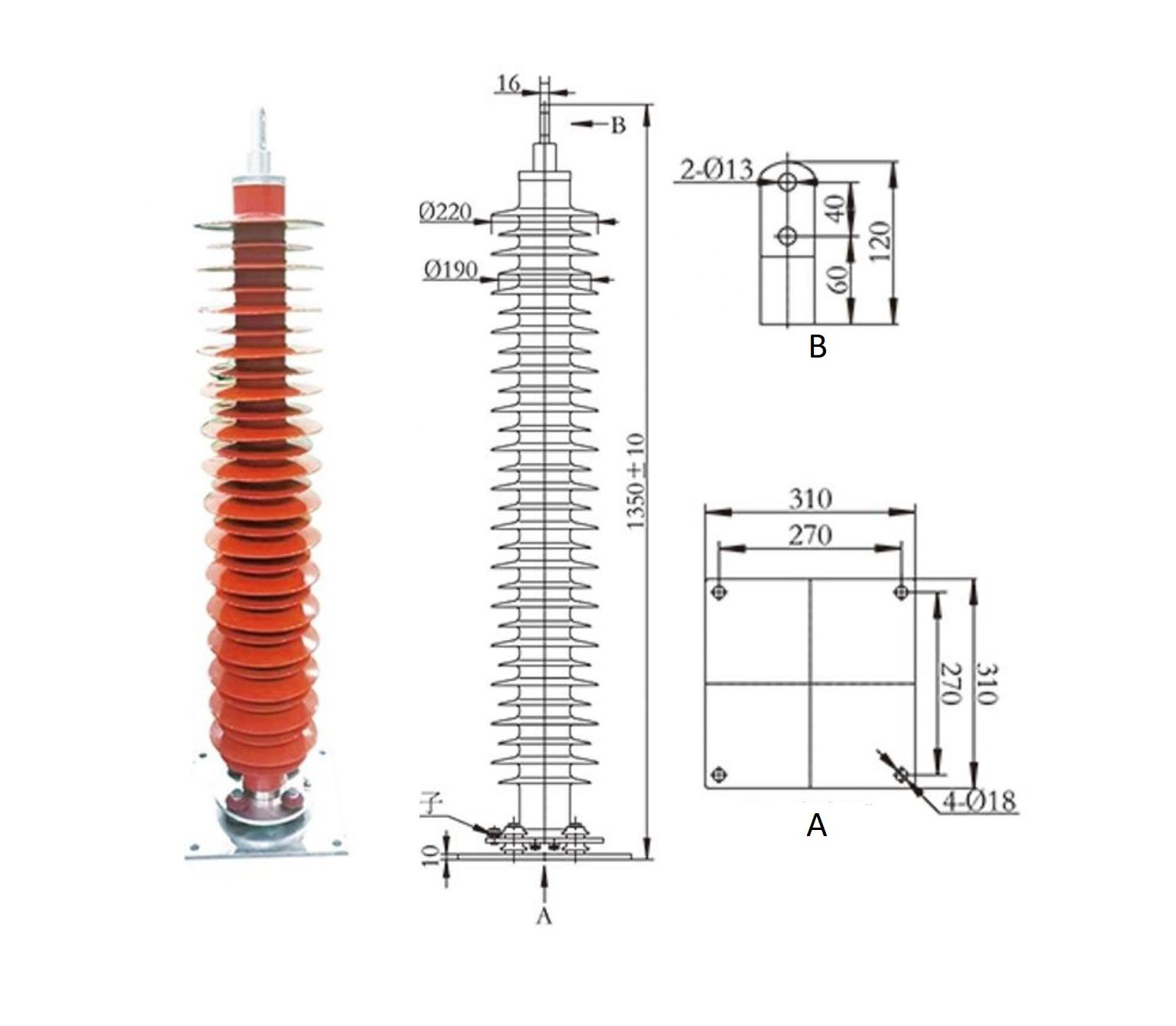

Розрядники перенапруги типу електростанції YH₅WZ / YH₁₀WZ для підстанційного застосування
(110 кВ)
Загальний опис:
Розрядники перенапруги типу електростанції, серії YH₅WZ та YH₁₀WZ призначені для надійного захисту електричних систем напруги 110 кВ від перенапружень, що виникають у результаті ударів молнії або комутаційних процесів. Ці пристрої широко використовуються на розподільних підстанціях, трансформаторних станціях, лініях електропередач високої напруги та інших об’єктах енергетичної інфраструктури.
Розрядники перенапруги типу електростанції побудовані на основі оксиду цинку (MOA — Metal Oxide Arresters ), що забезпечує високу стабільність характеристик, швидке реагування на перенапругу та тривалий термін служби без потреби технічного обслуговування. На відміну від класичних моделей, ці громоуловники не мають ковзаючих розрядників і не потребують повторного скидання після спрацьовування.
Модельний ряд:
1. YH₅WZ-100/260, YH₅WZ-102/266, YH₅WZ-108/281, YH₅WZ-102/254, YH₅WZ-100/248
Стандартні моделі для загального захисту мереж 110 кВ. Ідеально підходять для встановлення на вторинних лініях, розподільних пунктах та на трансформаторах середньої потужності.
2. YH₁₀WZ-100/260, YH₁₀WZ-100/248, YH₁₀WZ-102/266, YH₁₀WZ-102/254, YH₁₀WZ-108/281
Модифіковані версії з підвищеною стійкістю до потужних перенапружень. Особливо рекомендуються для захисту чутливого та важливого обладнання в умовах частого впливу молнії та комутаційних процесів.
Технічні характеристики:
|
Використання розрядника |
Модель розрядника |
Номінальна напруга |
Номінальна напруга |
Безперервна робоча |
Еталонна напруга |
Залишкова |
Пропускна здатність |
Струм витоку при |
Уніфікований шлях |
Вага |
||||
|
При грозовому |
Імпульсний струм |
Імпульсний струм |
Квадратичний |
Повторюване |
4/10 високий |
|||||||||
|
Ефективне значення (kV) |
kV |
Пікове значення ≤ (kV) |
A |
C |
kA |
μ A |
mm/kV |
kg |
||||||
|
Z |
YH5WZ-100/260 | 100 | 110 | 78 | 145 | 260 | 299 | 221 | 600 | 1,2 | 65 | 50 | 53,7 | 36,5 |
|
Z |
YH5WZ-102/266 | 102 | 110 | 79,6 | 148 | 266 | 305 | 226 | 600 | 1,2 | 65 | 50 | 53,7 | 36,5 |
| Z | YH5WZ-108/281 | 108 | 110 | 84 | 157 | 281 | 323 | 239 | 600 | 1,2 | 65 | 50 | 53,7 | 36,5 |
| Z | YH5WZ-102/254 | 102 | 110 | 79,6 | 148 | 254 | 284 | 216 | 600 | 1,2 | 65 | 50 | 53,7 | 36,5 |
|
Z |
YH5WZ-100/248 | 100 | 110 | 78 | 145 | 248 | 278 | 211 | 600 | 1,2 | 65 | 50 | 53,7 | 36,5 |
|
Z |
YH10WZ-100/260 | 100 | 110 | 78 | 145 | 260 | 291 | 221 | 600/800 | 1,2/1,6 | 100 | 50 | 53,7 | 36,5 |
|
Z |
YH10WZ-100/248 | 100 | 110 | 78 | 145 | 248 | 278 | 211 | 600/800 | 1,2/1,6 | 100 | 50 | 53,7 | 36,5 |
|
Z |
YH10WZ-102/266 | 102 | 110 | 79,6 | 148 | 266 | 297 | 226 | 600/800 | 1,2/1,6 | 100 | 50 | 53,7 | 36,5 |
|
Z |
YH10WZ-100/254 | 102 | 110 | 79,6 | 148 | 254 | 284 | 216 | 600/800 | 1,2/1,6 | 100 | 50 | 53,7 | 36,5 |
|
Z |
YH10WZ-108/281 | 108 | 110 | 84 | 157 | 281 | 315 | 239 | 600/800 | 1,2/1,6 | 100 | 50 | 53,7 | 36,5 |
Переваги:
- Висока ефективність захисту завдяки матеріалам на основі оксиду цинку
- Сумісність з мережами 110 кВ різних конфігурацій
- Різні модифікації: стандартні та з підвищеними параметрами струму
- Компактність, простота встановлення та довгий термін служби
- Висока стійкість до ударів молнії та комутаційних перенапружень
Область застосування:
- Розподільні підстанції 110 кВ
- Лінії електропередач високої напруги
- Промислові та міські електромережі
- Трансформаторні станції та розподільні пункти
- Захист чутливого обладнання в умовах високих перенапружень
-
Призначення:захист мереж
-
Спосіб установлення:внутрішній
-
Рівень напруги:середньої напруги (110 кВ)
-
Тип ізоляції:полімерний
