Опис

Розрядники перенапруги типу електростанції YH₁₀WZ для підстанційного застосування (220 кВ)

Загальний опис:

Розрядники перенапруги типу електростанції серії YH₁₀WZ призначені для надійного захисту електричних систем напруги 220 кВ від перенапружень, що виникають у результаті ударів молнії або комутаційних процесів. Ці пристрої широко використовуються на розподільних підстанціях, трансформаторних станціях, лініях електропередач високої напруги та інших об’єктах енергетичної інфраструктури.

Розрядники перенапруги типу електростанції побудовані на основі оксиду цинку (MOA — Metal Oxide Arresters ), що забезпечує високу стабільність характеристик, швидке реагування на перенапругу та тривалий термін служби без потреби технічного обслуговування. На відміну від класичних моделей з ковзаючими розрядниками, ці пристрої не потребують повторного скидання після спрацьовування.

Модельний ряд:

YH₁₀WZ-192/500, YH₁₀WZ-192/464, YH₁₀WZ-200/520, YH₁₀WZ-200/496
- Стандартні громоуловники без додаткових механізмів.
- Призначені для загального захисту обладнання в мережах 220 кВ.
YH₁₀WZ-204/532, YH₁₀WZ-204/508, YH₁₀WZ-216/562, YH₁₀WZ-216/536, YH₁₀WZ-228/593
- Модифіковані версії з підвищеними характеристиками залишкового напруження та потужності.
- Особливо рекомендуються для захисту важливого обладнання в умовах частого впливу молнії та комутаційних процесів.

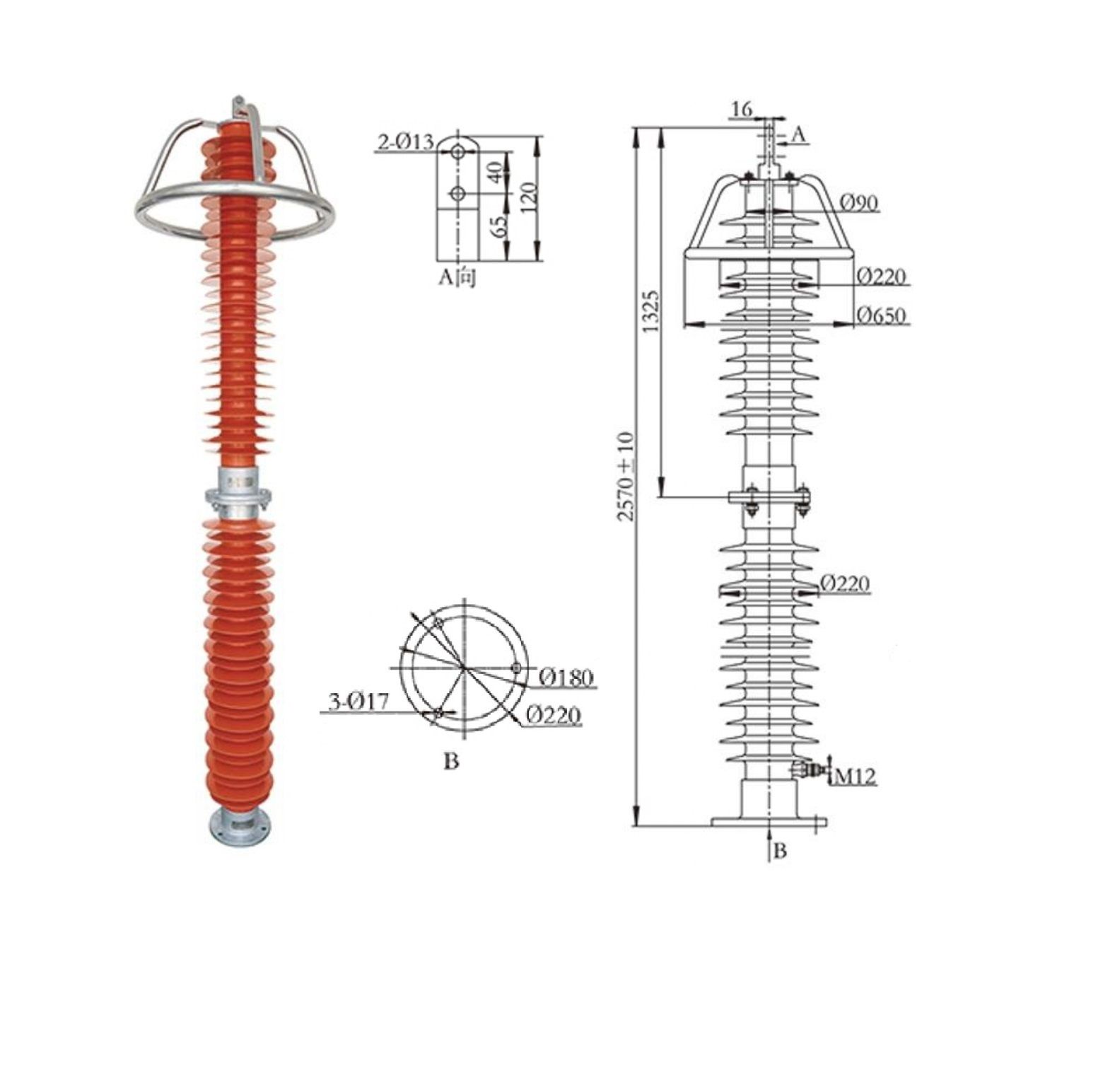

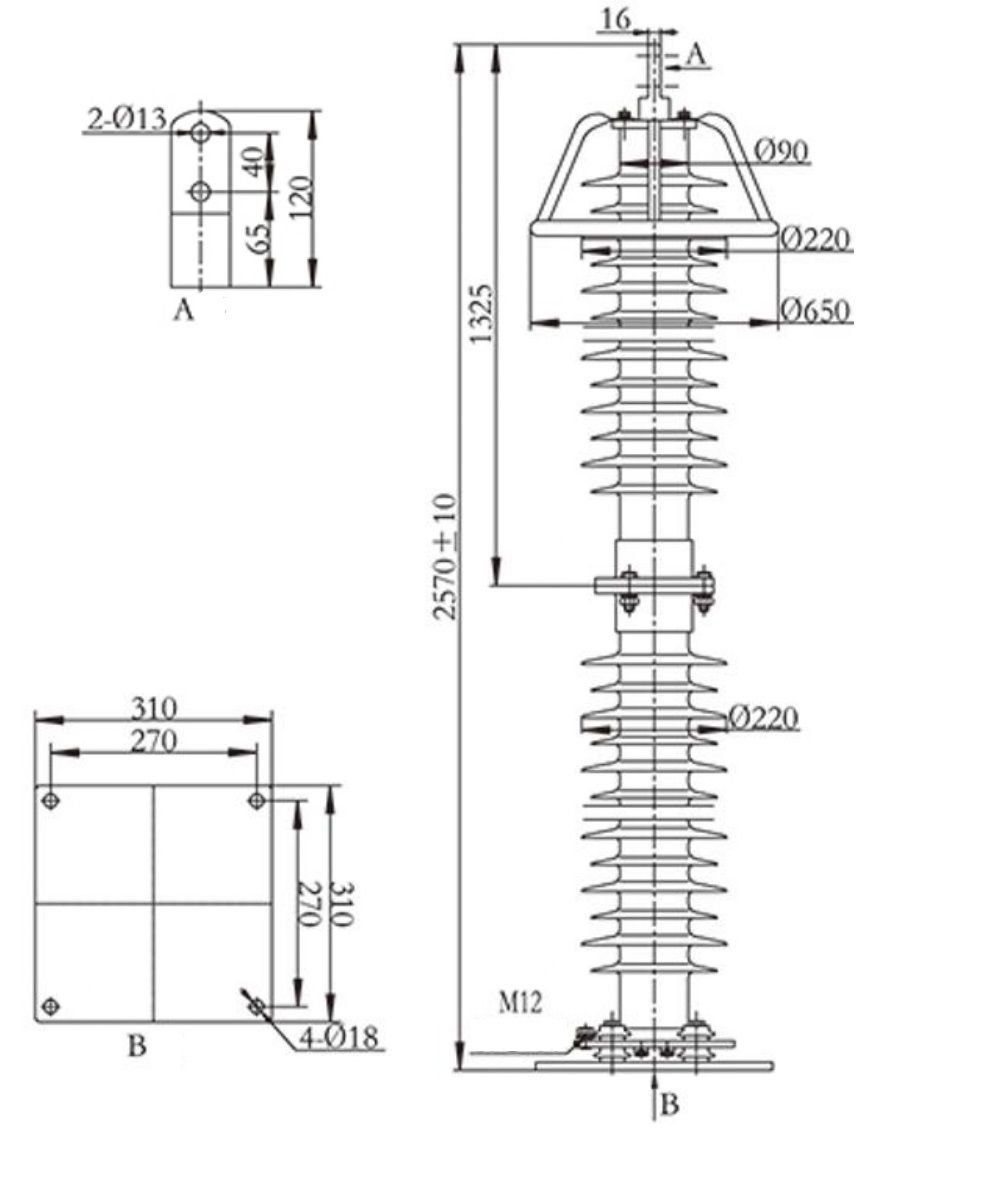

Дизайн №1 (одинарний сегмент) та Дизайн №2 (двохсегментний)
- Два основні типи конструкції: одинарний і двохсегментний. Двохсегментні моделі мають більшу довжину та забезпечують вищу стійкість до перенапружень.

Технічні характеристики:

Використання розрядника	Модель розрядника	Номінальна напруга розрядника	Номінальна напруга системи	Безперервна робоча напруга розрядника	Еталонна напруга постійного струму при 1mA D.C ≥	Залишкова напруга			Пропускна здатність			Струм витоку при 0,75U1mA ≤	Уніфікований шлях витоку ≥	Вага
		Номінальна напруга розрядника	Номінальна напруга системи	Безперервна робоча напруга розрядника	Еталонна напруга постійного струму при 1mA D.C ≥	При грозовому імпульсі 8/20 10kА	Імпульсний струм 1/10 10kA	Імпульсний струм 30/60 0,5kA	Квадратичний струм (2 ms)	Повторюване перенесення заряду	4/10 високий струм	Струм витоку при 0,75U1mA ≤	Уніфікований шлях витоку ≥	Вага
		Ефективне значення (kV)			kV	Пікове значення ≤ (kV)			A	C	kA	μ A	mm/kV	kg
Z	YH10WZ1-192/500	192	220	150	280	500	560	426	600/800	1,2/1,6	100	50	53,7	90
Z	YH10WZ1-192/464	192	220	150	268	464	520	396	600/800	1,2/1,6	100	50	53,7	90
Z	YH10WZ1-200/520	200	220	156	290	520	582	442	600/800	1,2/1,6	100	50	53,7	90
Z	YH10WZ1-200/496	200	220	156	290	496	556	422	600/800	1,2/1,6	100	50	53,7	90
Z	YH10WZ1-204/532	204	220	159	296	532	594	452	600/800	1,2/1,6	100	50	53,7	90
Z	YH10WZ1-204/508	204	220	159	296	508	569	433	600/800	1,2/1,6	100	50	53,7	90
Z	YH10WZ1-216/562	216	220	168,5	314	562	630	478	600/800	1,2/1,6	100	50	53,7	90
Z	YH10WZ1-216/536	216	220	168,5	314	536	600	457	600/800	1,2/1,6	100	50	53,7	90
Z	YH10WZ1-228/593	228	220	177,8	330	593	664	504	600/800	1,2/1,6	100	50	53,7	90
Z	YH10WZ2-192/500	192	220	150	280	500	560	426	600/800	1,2/1,6	100	50	53,7	100
Z	YH10WZ2-192/464	192	220	150	268	464	520	396	600/800	1,2/1,6	100	50	53,7	100
Z	YH10WZ2-200/520	200	220	156	290	520	582	442	600/800	1,2/1,6	100	50	53,7	100
Z	YH10WZ2-200/496	200	220	156	290	496	556	422	600/800	1,2/1,6	100	50	53,7	100
Z	YH10WZ2-204/532	204	220	159	296	532	594	452	600/800	1,2/1,6	100	50	53,7	100
Z	YH10WZ2-204/508	204	220	159	296	508	569	433	600/800	1,2/1,6	100	50	53,7	100
Z	YH10WZ2-216/562	216	220	168,5	314	562	630	478	600/800	1,2/1,6	100	50	53,7	100
Z	YH10WZ2-216/536	216	220	168,5	314	536	600	457	600/800	1,2/1,6	100	50	53,7	100
Z	YH10WZ2-228/593	228	220	177,8	330	593	664	504	600/800	1,2/1,6	100	50	53,7	100

Переваги:

Висока ефективність захисту завдяки матеріалам на основі оксиду цинку
Сумісність з мережами 220 кВ різних конфігурацій
Різні модифікації: стандартні та з підвищеними параметрами струму
Компактність, простота встановлення та довгий термін служби
Висока стійкість до ударів молнії та комутаційних перенапружень

Область застосування:

Розподільні підстанції 220 кВ
Лінії електропередач високої напруги
Промислові та міські електромережі
Захист важливого обладнання в умовах високих перенапружень

Характеристики

Призначення:

захист мереж
Спосіб установлення:

внутрішній
Рівень напруги:

середньої напруги (220 кВ)
Тип ізоляції:

полімерний
