Опис

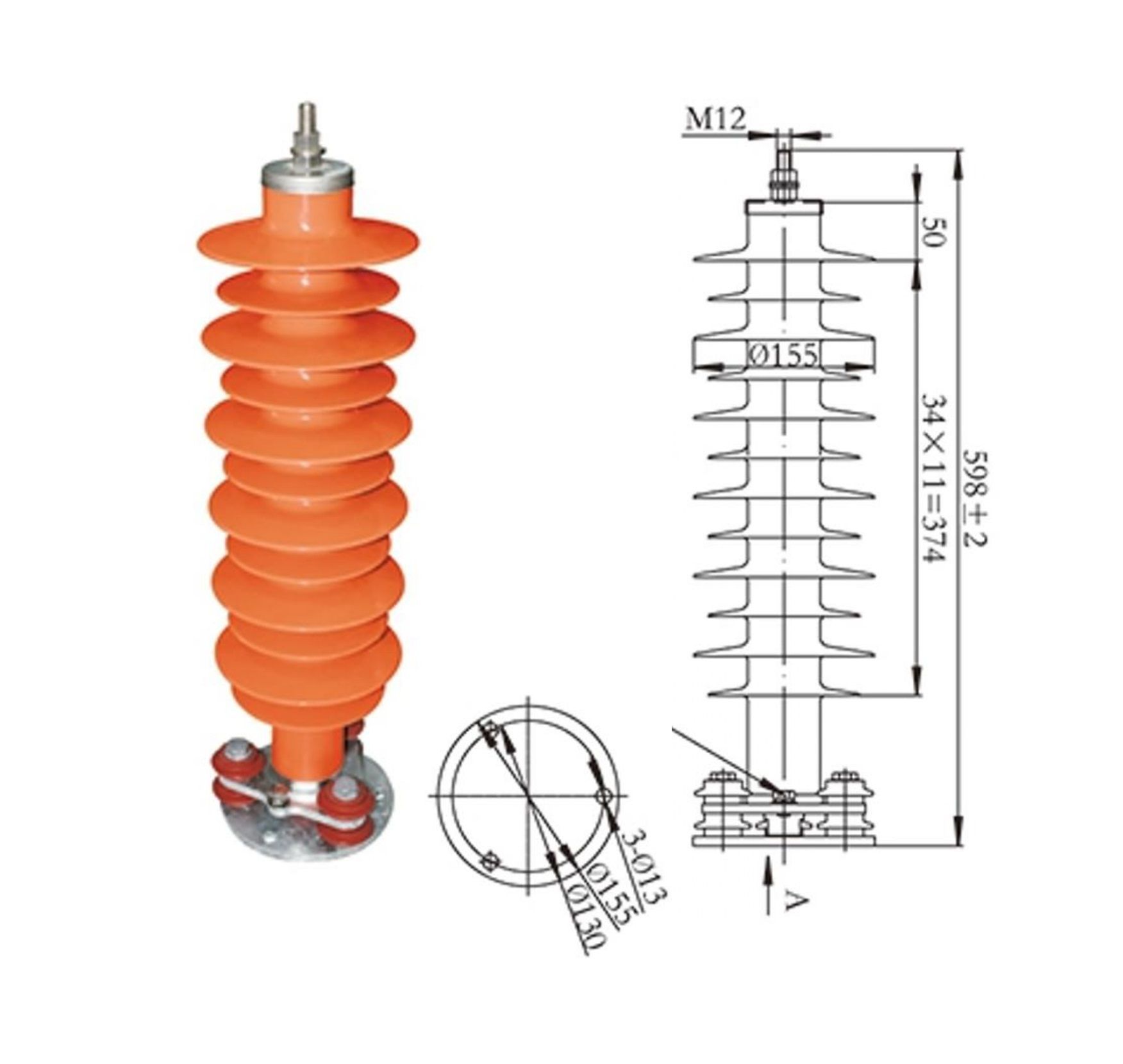

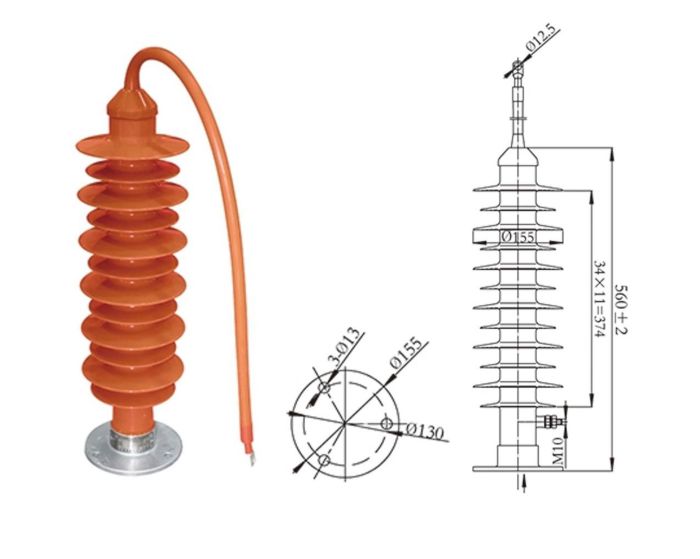

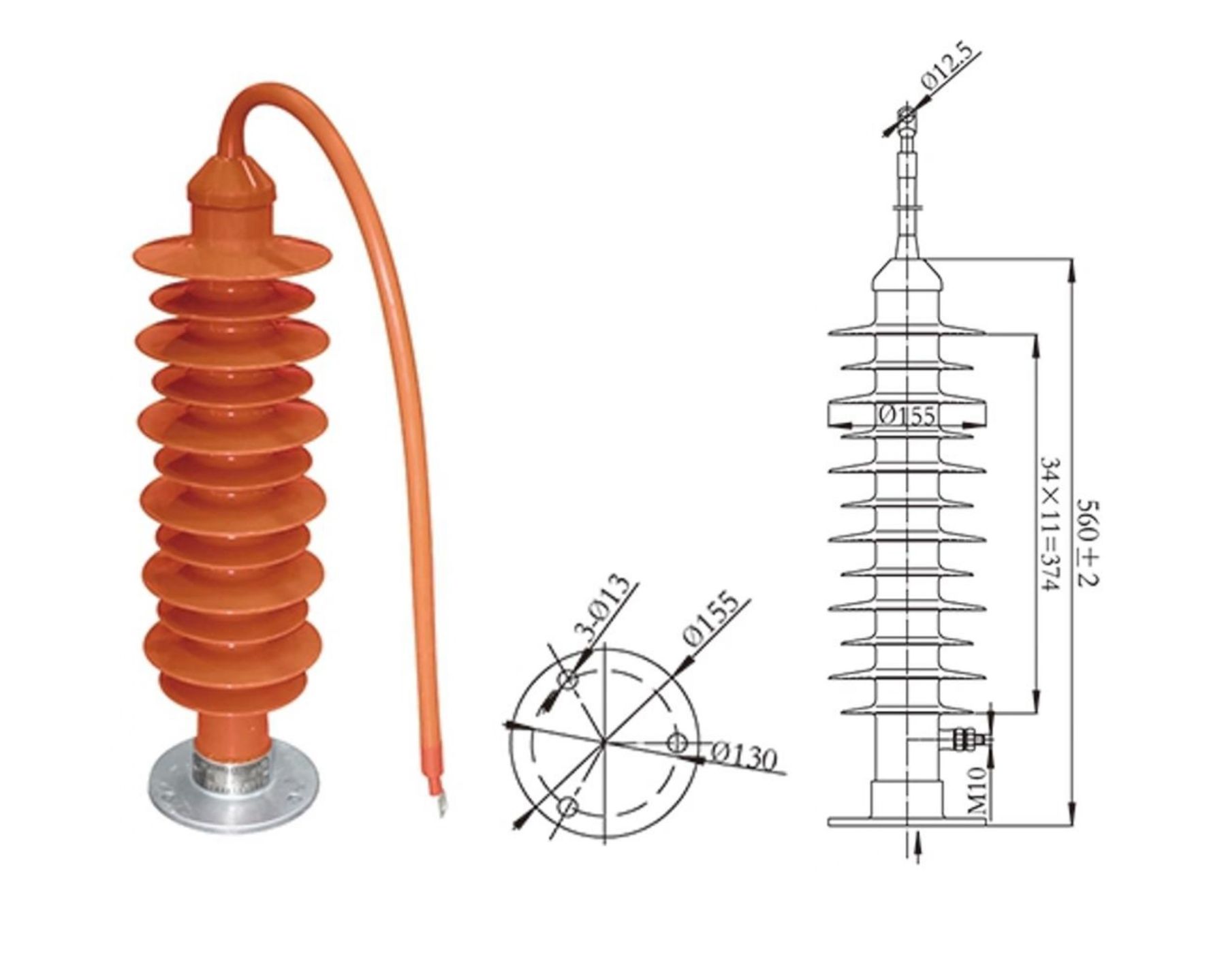

Розрядники перенапруги типу електростанції YH₅WZ / YH₁₀WZ для підстанційного застосування
(35 кВ)

Загальний опис:

Розрядники перенапруги типу електростанції, серії YH₅WZ та YH₁₀WZ призначені для надійного захисту електричних систем напруги 35 кВ від перенапружень, що виникають у результаті ударів молнії або комутаційних процесів. Ці пристрої широко використовуються на розподільних підстанціях, трансформаторних станціях, лініях електропередач та інших об’єктах енергетичної інфраструктури.

Розрядники перенапруги типу електростанції виготовлені з високоякісних матеріалів на основі оксиду цинку (MOA — Metal Oxide Arresters ), що забезпечує високу стабільність характеристик, швидке реагування на перенапругу та тривалий термін служби без потреби технічного обслуговування. На відміну від класичних моделей, ці пристрої не мають ковзаючих розрядників і не потребують повторного скидання після спрацьовування.

Модельний ряд:

1. YH₅WZ-51/134, YH₅WZ-51/130, YH₅WZ-51/122, YH₅WZ-51/116G
Стандартні моделі для загального захисту мереж 35 кВ. Підходять для встановлення на вторинних лініях, розподільних пунктах та малопотужних трансформаторах.

2. YH₅WZ-54/134
Модифікована модель з підвищеними параметрами залишкового напруження. Особливо рекомендується для захисту чутливого обладнання.

3. YH₁₀WZ-51/116G, YH₁₀WZ-51/130, YH₁₀WZ-51/134, YH₁₀WZ-54/134, YH₁₀WZ-51/122
Моделі з адаптованими характеристиками для конкретних умов експлуатації. Мають підвищену стійкість до потужних перенапружень.

4. YH₅WZ-51/134TL, YH₁₀WZ-51/134TL
Термочутливі моделі з механізмом автоматичного відключення (TL). У разі внутрішнього пошкодження або перегріву громоуловник автоматично відключається від мережі, забезпечуючи додатковий рівень безпеки.

Технічні характеристики:

Використання розрядника	Модель розрядника	Номінальна напруга розрядника	Номінальна напруга системи	Безперервна робоча напруга розрядника	Еталонна напруга постійного струму при 1mA D.C ≥	Залишкова напруга			Пропускна здатність			Струм витоку при 0,75U1mA ≤	Уніфікований шлях витоку ≥	Вага
		Номінальна напруга розрядника	Номінальна напруга системи	Безперервна робоча напруга розрядника	Еталонна напруга постійного струму при 1mA D.C ≥	При грозовому імпульсі 8/20 5(10) kA	Імпульсний струм 1/10 5(10) kA	Імпульсний струм 30/60 0,25(0.5) kA	Квадратичний струм (2 ms)	Повторюване перенесення заряду	4/10 високий струм	Струм витоку при 0,75U1mA ≤	Уніфікований шлях витоку ≥	Вага
		Ефективне значення (kV)			kV	Пікове значення ≤ (kV)			A	C	kA	μ A	mm/kV	kg
Z	YH5WZ-51/134	51	35	40,8	73	134	154	114	400	0,8	65	50	53,7	10
Z	YH5WZ-51/130	51	35	40,8	73	130	149	111	400	0,8	65	50	53,7	10
Z	YH5WZ-51/122	51	35	40,8	73	122	140	104	400	0,8	65	50	53,7	10
Z	YH5WZ-51/116G	51	35	40,8	73	116	133	99	400	0,8	65	50	53,7	10
Z	YH5WZ-54/134	51	35	40,8	73	134	154	114	400	0,8	65	50	53,7	10
Z	YH10WZ-51/116G	51	35	40,8	73	116	133	99	600	1,2	100	50	53,7	14
Z	YH10WZ-51/130	51	35	40,8	73	130	149	111	600	1,2	100	50	53,7	14
Z	YH10WZ-51/134	51	35	40,8	73	134	154	114	600	1,2	100	50	53,7	14
Z	YH10WZ-54/134	54	35	43,2	76	134	154	114	600	1,2	100	50	53,7	14
Z	YH10WZ-51/122	51	35	40,8	73	122	140	104	600	1,2	100	50	53,7	14
Z	YH5WZ-51/134TL	51	35	40,8	73	134	154	114	400	0,8	65	50	53,7	18
Z	YH10WZ-51/134TL	51	35	40,8	73	134	154	114	600	1,2	100	50	53,7	22

Переваги:

Висока ефективність захисту завдяки технології оксиду цинку
Сумісність з мережами 35 кВ різних конфігурацій
Різні модифікації: стандартні, з підвищеною стійкістю до струму, з термочутливим відключенням
Компактність, простота встановлення та довгий термін служби
Автоматичний контроль стану та відключення для моделей TL

Область застосування:

Розподільні підстанції 35 кВ
Промислові та міські електромережі
Лінії електропередач середньої та високої напруги
Трансформаторні станції та розподільні пункти
Захист важливого обладнання в умовах високих перенапружень

Характеристики

Призначення:

захист мереж
Спосіб установлення:

внутрішній
Рівень напруги:

середньої напруги (35 кВ)
Тип ізоляції:

полімерний
