Опис

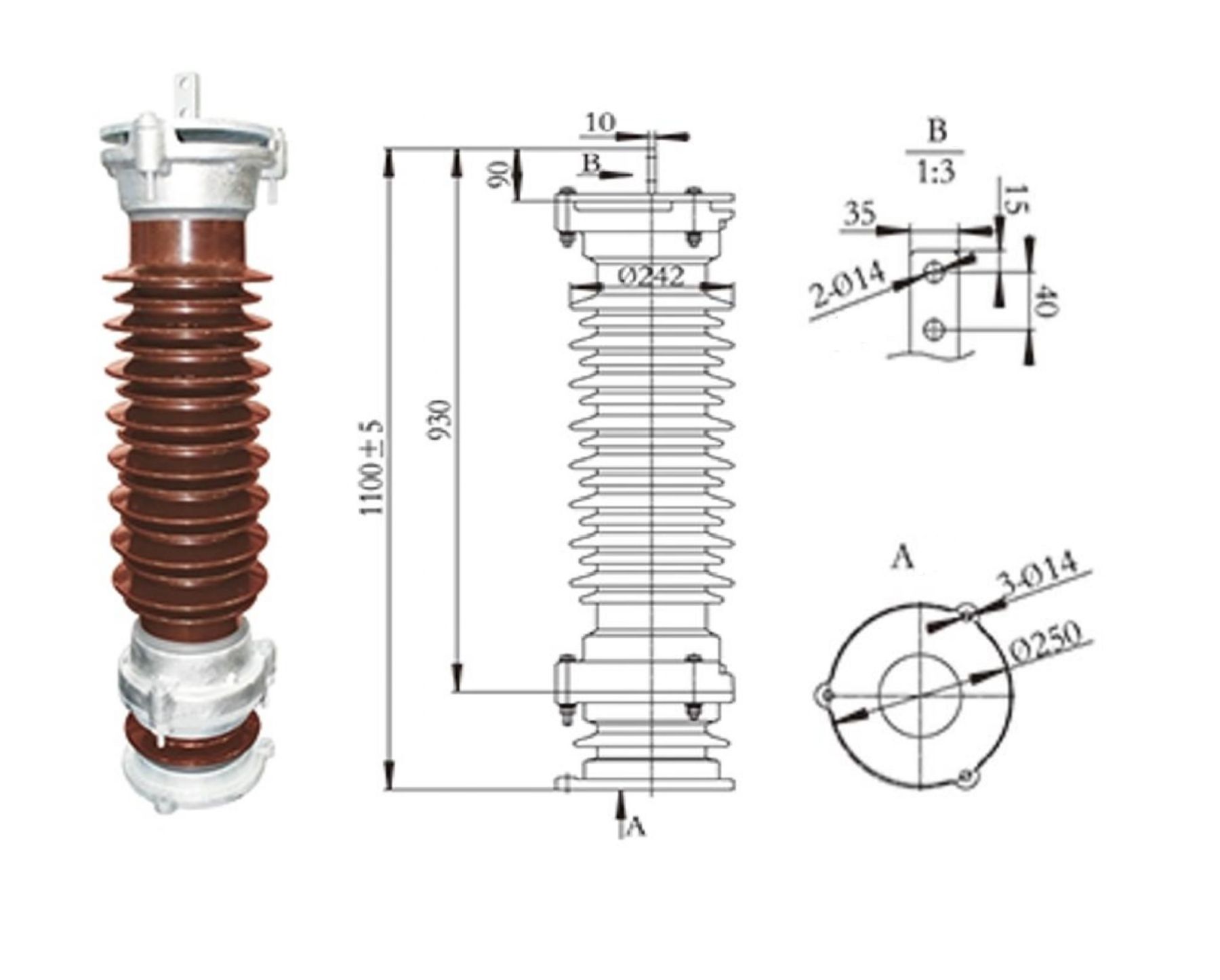

Розрядник перенапруг порцеляновий втулковий 35 kV

Загальний опис:

Розрядник перенапруг порцеляновий втулковий, серії Y₅WZ / Y₁₀WZ / Y₅WT / Y₁₀WT призначені для надійного захисту електричних систем напруги 35 кВ від перенапружень, що виникають у результаті ударів молнії або комутаційних процесів. Ці пристрої особливо придатні для застосування на лініях електропередач середньої та високої напруги.

Розрядник перенапруг порцеляновий втулковий побудовані на основі оксиду цинку (MOA — Metal Oxide Arresters ) і мають керамічний керн, який забезпечує надійне фізичне захист обладнання від механічних навантажень та погіршення кліматичних умов. Їх компактна конструкція дозволяє легко інтегрувати пристрої в існуючу електричну систему.

Модельний ряд:

Y₅WZ-51/134
- Розрядник для систем напруги 35 кВ.
- Призначений для загального захисту обладнання в мережах 35 кВ.
Y₅WZ-54/134
- Модель для систем напруги 35 кВ з оптимізованими характеристиками залишкового напруження.
- Особливо рекомендована для захисту важливого обладнання.
Y₁₀WZ-51/134
- Розрядник для систем напруги 35 кВ з підвищеними параметрами залишкового напруження.
- Підвищені характеристики для більш надійного захисту важливого обладнання.
Y₁₀WZ-54/134
- Модифікована версія для систем напруги 35 кВ.
- Особливо придатна для захисту обладнання в умовах високих перенапружень.
Y₅WT-42/120
- Розрядник для систем напруги 27.5 кВ з оптимізованими характеристиками залишкового напруження.
- Особливо рекомендована для захисту важливого обладнання.
Y₁₀WT-42/110
- Модель для систем напруги 27.5 кВ з підвищеними параметрами залишкового напруження.
- Підвищені характеристики для більш надійного захисту важливого обладнання.

Технічні параметри:

Використання розрядника	Модель розрядника	Номінальна напруга розрядника	Номінальна напруга системи	Безперервна робоча напруга розрядника	Еталонна напруга постійного струму при 1mA D.C ≥	Залишкова напруга			Пропускна здатність			Струм витоку при 0,75U1mA ≤	Уніфікований шлях витоку ≥	Вага
		Номінальна напруга розрядника	Номінальна напруга системи	Безперервна робоча напруга розрядника	Еталонна напруга постійного струму при 1mA D.C ≥	При грозовому імпульсі 8/20 5(10)kA	Імпульсний струм 1/10 5(10)kA	Імпульсний струм 30/60 0,25(0.5)kA	Квадратичний струм (2 ms)	Повторюване перенесення заряду	4/10 високий струм	Струм витоку при 0,75U1mA ≤	Уніфікований шлях витоку ≥	Вага
		Ефективне значення (kV)			kV	Пікове значення ≤ (kV)			A	C	kA	μ A	mm/kV	kg
Z	Y5WZ-51/134	51	35	40,8	73	134	154	114	400	0,8	65	50	53,7	55
Z	Y5WZ-54/134	54	35	43,2	76	134	154	114	400	0,8	65	50	53,7	55
Z	Y10WZ-51/134	51	35	40,8	73	134	154	114	600	1,2	100	50	53,7	55
Z	Y10WZ-54/134	54	35	43,2	76	134	154	114	600	1,2	100	50	53,7	55
T	Y5WT-42/120	42	27,5	34	65	120	138	98	400	0,8	65	50	53,7	55
T	Y10WT-42/110	42	27,5	34	65	110	127	90	600	1,2	65	50	53,7	55

Переваги:

Висока ефективність захисту завдяки матеріалам на основі оксиду цинку
Різні модифікації: стандартні та з підвищеними параметрами залишкового напруження
Компактність та простота встановлення
Довгий термін служби без технічного обслуговування

Область застосування:

Лінії електропередач середньої та високої напруги
Промислові та міські електромережі
Захист важливого обладнання в умовах високих перенапружень

Характеристики

Призначення:

захист мереж
Спосіб установлення:

наружній
Рівень напруги:

середньої напруги (35 кВ)
Тип ізоляції:

полімерний
