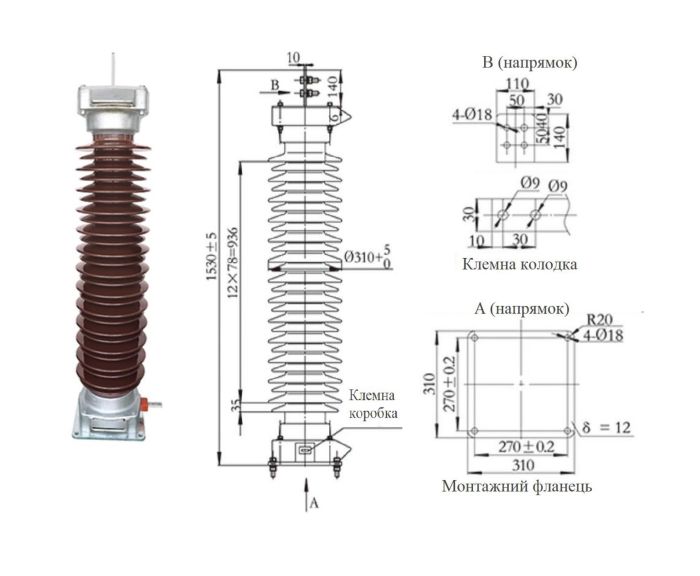

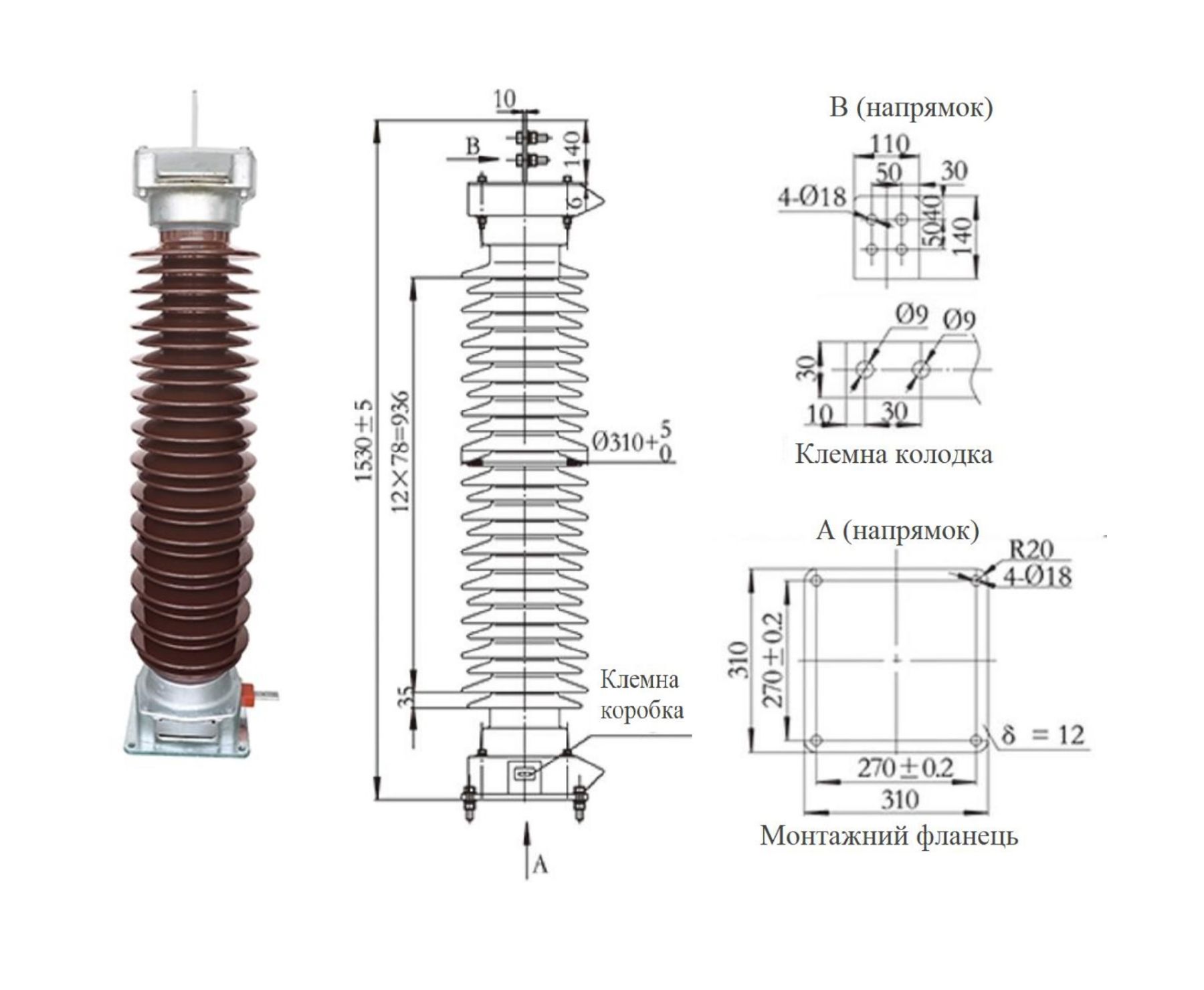

Розрядник перенапруг порцеляновий втулковий 110 kV
Загальний опис:
Розрядник перенапруг порцеляновий втулковий, серії Y₅WZ / Y₁₀WZ / Y₁.₅WZ призначені для надійного захисту електричних систем напруги 110 кВ від перенапружень, що виникають у результаті ударів молнії або комутаційних процесів. Ці пристрої особливо придатні для застосування на лініях електропередач середньої та високої напруги.
Розрядник перенапруг порцеляновий втулковий побудовані на основі оксиду цинку (MOA — Metal Oxide Arresters ) і мають керамічний керн, який забезпечує надійне фізичне захист обладнання від механічних навантажень та погіршення кліматичних умов. Їх компактна конструкція дозволяє легко інтегрувати пристрої в існуючу електричну систему.
Модельний ряд:
-
Y₅WZ-100/248
- Розрядник для систем напруги 110 кВ.
- Призначений для загального захисту обладнання в мережах 110 кВ.
-
Y₅WZ-100/260
- Модель для систем напруги 110 кВ з оптимізованими характеристиками залишкового напруження.
- Особливо рекомендована для захисту важливого обладнання.
-
Y₅WZ-102/266
- Розрядник для систем напруги 110 кВ з підвищеними параметрами залишкового напруження.
- Підвищені характеристики для більш надійного захисту важливого обладнання.
-
Y₅WZ-102/254
- Модифікована версія для систем напруги 110 кВ.
- Особливо придатна для захисту обладнання в умовах високих перенапружень.
-
Y₅WZ-108/281
- Розрядник для систем напруги 110 кВ з оптимізованими характеристиками залишкового напруження.
- Підвищені параметри для більш надійного захисту важливого обладнання.
-
Y₁₀WZ-100/248
- Модель для систем напруги 110 кВ з підвищеними характеристиками залишкового напруження.
- Особливо рекомендована для захисту важливого обладнання.
-
Y₁₀WZ-100/260
- Модель для систем напруги 110 кВ з оптимізованими характеристиками залишкового напруження.
- Особливо рекомендована для захисту важливого обладнання.
-
Y₁₀WZ-102/266
- Розрядник для систем напруги 110 кВ з підвищеними параметрами залишкового напруження.
- Підвищені характеристики для більш надійного захисту важливого обладнання.
-
Y₁₀WZ-102/254
- Модифікована версія для систем напруги 110 кВ.
- Особливо придатна для захисту обладнання в умовах високих перенапружень.
-
Y₁₀WZ-108/281
- Модифікована версія для систем напруги 110 кВ.
- Особливо придатна для захисту обладнання в умовах високих перенапружень.
-
Y₁.₅WZ-72/186
- Розрядник для систем напруги 72 кВ.
- Призначений для захисту важливого обладнання в мережах 110 кВ.
-
Y₁.₅WZ-73/200
- Модель для систем напруги 73 кВ з підвищеними параметрами залишкового напруження.
- Особливо рекомендована для захисту важливого обладнання в умовах високих перенапружень.
Технічні параметри:
|
Використання розрядника |
Модель розрядника |
Номінальна напруга |
Номінальна напруга |
Безперервна робоча |
Еталонна напруга |
Залишкова |
Пропускна здатність |
Струм витоку при |
Уніфікований шлях |
Вага |
||||
|
При грозовому |
Імпульсний струм |
Імпульсний струм |
Квадратичний |
Повторюване |
4/10 високий |
|||||||||
|
Ефективне значення (kV) |
kV |
Пікове значення ≤ (kV) |
A |
C |
kA |
μ A |
mm/kV |
kg |
||||||
| Z | Y5WZ-100/248 | 100 | 110 | 78 | 145 | 248 | 278 | 211 | 600 | 1,2 | 65 | 50 | 53,7 | 160 |
| Z | Y5WZ-100/260 | 100 | 110 | 78 | 145 | 260 | 299 | 221 | 600 | 1,2 | 65 | 50 | 53,7 | 160 |
| Z | Y5WZ-102/266 | 102 | 110 | 79,6 | 148 | 266 | 305 | 226 | 600 | 1,2 | 65 | 50 | 53,7 | 160 |
| Z | Y5WZ-102/254 | 102 | 110 | 79,6 | 148 | 264 | 284 | 216 | 600 | 1,2 | 65 | 50 | 53,7 | 160 |
| Z | Y5WZ-108/281 | 108 | 110 | 84 | 157 | 281 | 323 | 239 | 600 | 1,2 | 65 | 50 | 53,7 | 160 |
| Z | Y10WZ-100/260 | 100 | 110 | 78 | 145 | 260 | 291 | 221 | 800 | 1,6 | 100 | 50 | 53,7 | 160 |
| Z | Y10WZ-100/248 | 100 | 110 | 78 | 145 | 248 | 278 | 211 | 800 | 1,6 | 100 | 50 | 53,7 | 160 |
| Z | Y10WZ-102/266 | 102 | 110 | 79,6 | 148 | 266 | 297 | 226 | 800 | 1,6 | 100 | 50 | 53,7 | 160 |
| Z | Y10WZ-102/254 | 102 | 110 | 79,6 | 148 | 264 | 284 | 216 | 800 | 1,6 | 100 | 50 | 53,7 | 160 |
| Z | Y10WZ-108/281 | 108 | 110 | 84 | 157 | 281 | 315 | 239 | 800 | 1,6 | 100 | 50 | 53,7 | 160 |
| Нейтральна точка | Y1,5WZ-72/186 | 72 | 58 | 103 | 186 | 174 | 400 | 0,8 | 10 | 50 | 53,7 | 150 | ||
| Нейтральна точка | Y1,5WZ-73/200 | 73 | 58,4 | 103,2 | 200 | 187 | 400 | 0,8 | 10 | 50 | 53,7 | 150 | ||
Переваги:
- Висока ефективність захисту завдяки матеріалам на основі оксиду цинку
- Різні модифікації: стандартні та з підвищеними параметрами залишкового напруження
- Компактність та простота встановлення
- Довгий термін служби без технічного обслуговування
Область застосування:
- Лінії електропередач середньої та високої напруги
- Промислові та міські електромережі
- Захист важливого обладнання в умовах високих перенапружень
-
Призначення:захист мереж
-
Спосіб установлення:наружній
-
Рівень напруги:середньої напруги (110 кВ)
-
Тип ізоляції:полімерний
