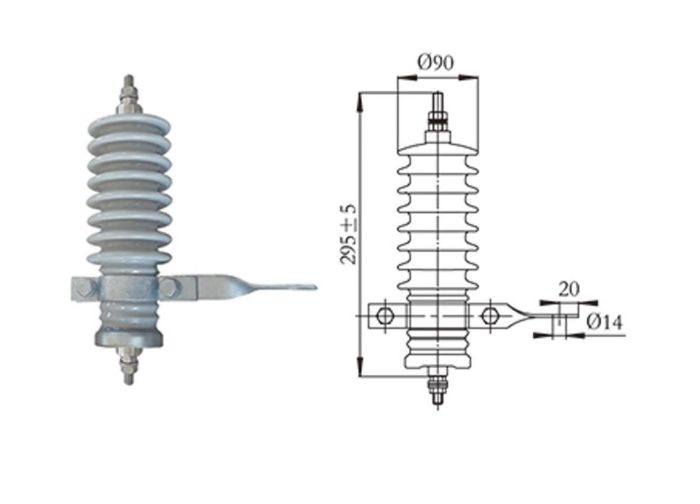

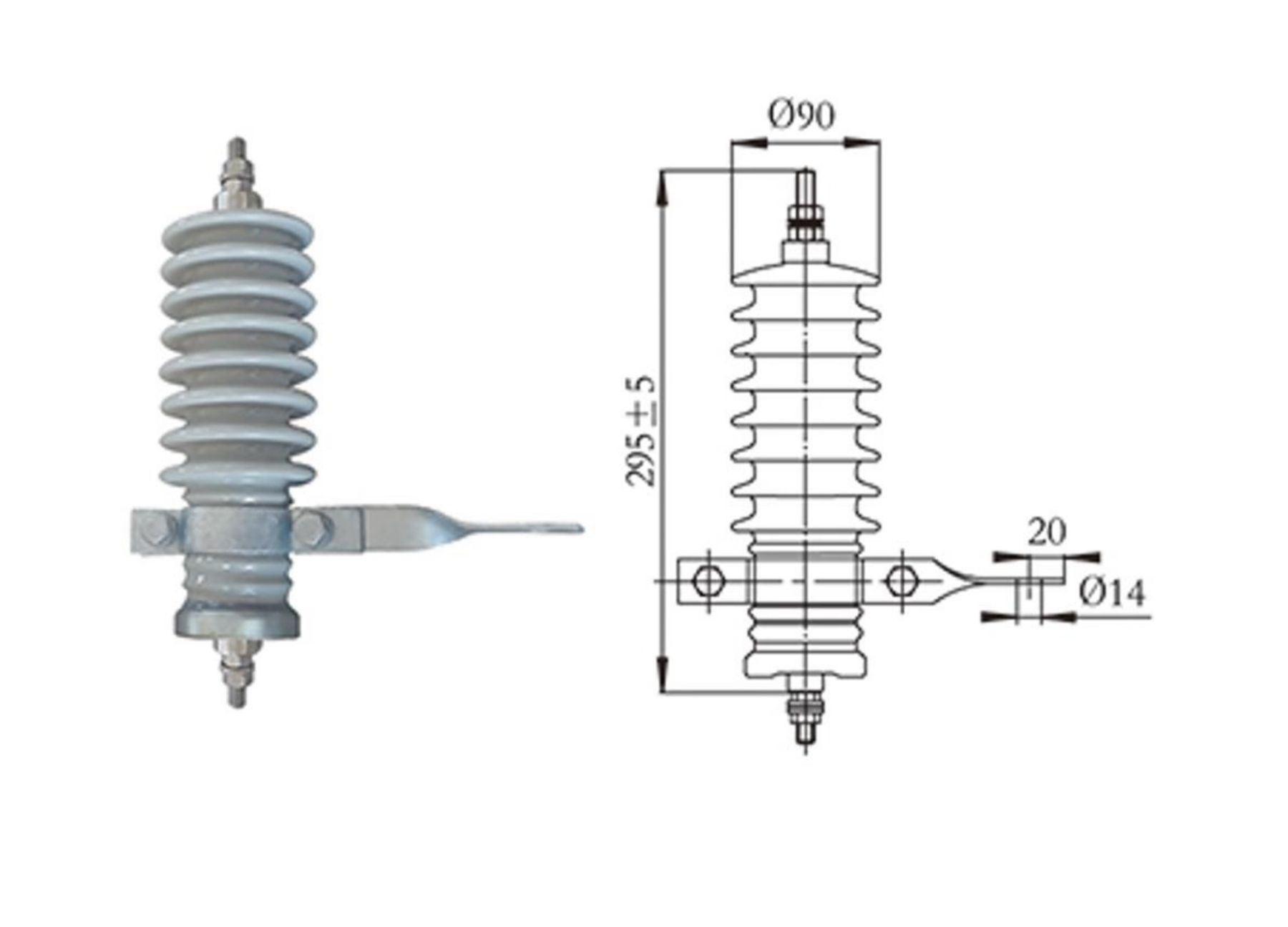

Розрядник перенапруг порцеляновий втулковий 10 kV
Загальний опис:
Розрядник перенапруг порцеляновий втулковий, серії Y₅WS / Y₅WZ призначені для надійного захисту електричних систем напруги 10 кВ від перенапружень, що виникають у результаті ударів молнії або комутаційних процесів. Ці пристрої особливо придатні для застосування на лініях електропередач середньої напруги.
Розрядник перенапруг порцеляновий втулковий побудовані на основі оксиду цинку (MOA — Metal Oxide Arresters ) і мають керамічний керн, який забезпечує надійне фізичне захист обладнання від механічних навантажень та погіршення кліматичних умов. Їх компактна конструкція дозволяє легко інтегрувати пристрої в існуючу електричну систему.
Модельний ряд:
-
Y₅WS-17/50
- Розрядник для систем напруги 10 кВ.
- Призначений для загального захисту обладнання в мережах 10 кВ.
-
Y₅WS-17/50TL
- Модель для систем напруги 10 кВ з оптимізованими характеристиками залишкового напруження.
- Особливо рекомендована для захисту важливого обладнання.
-
Y₅WZ-17/45
- Розрядник для систем напруги 10 кВ з підвищеними параметрами залишкового напруження.
- Підвищені характеристики для більш надійного захисту важливого обладнання.
-

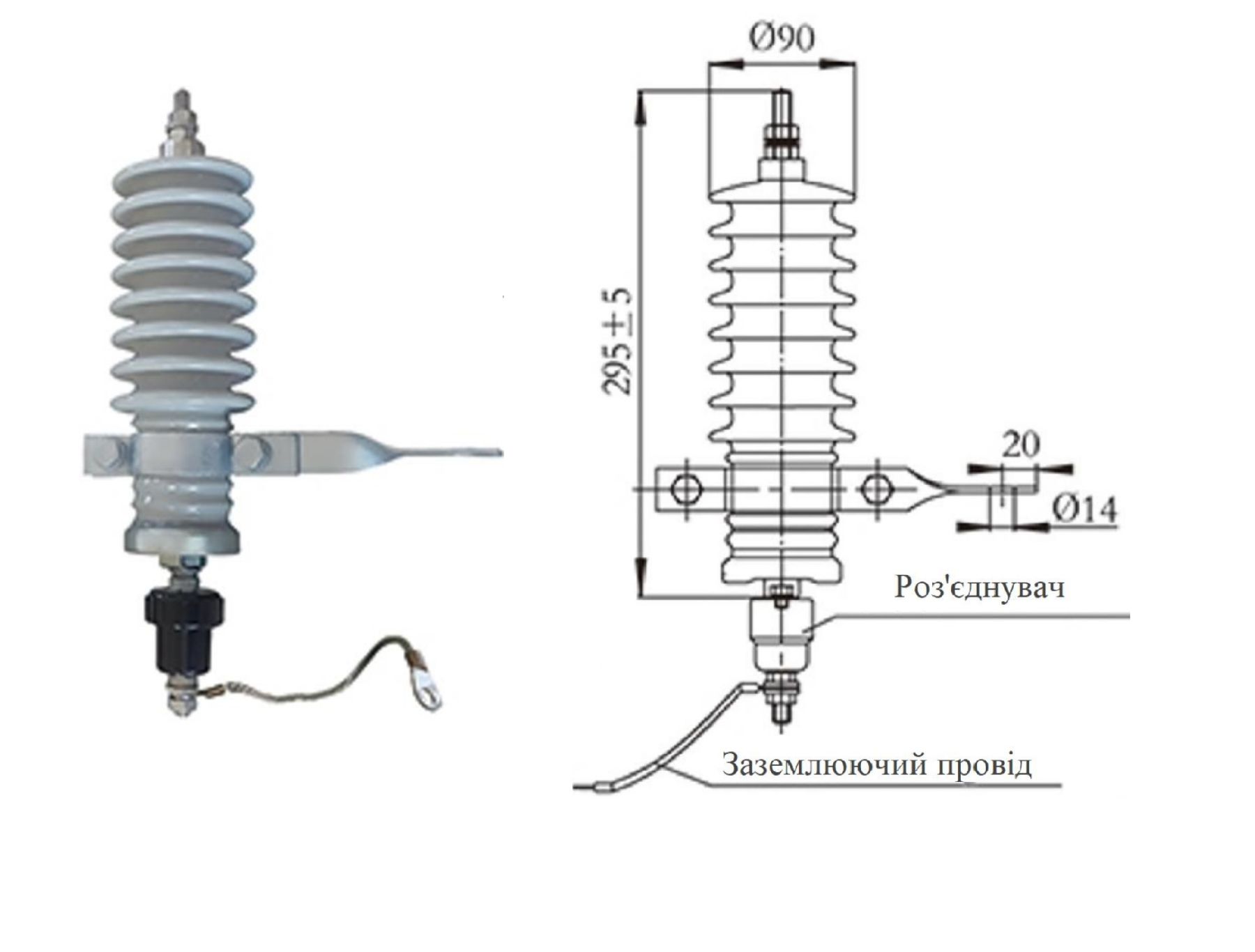

Y₅WZ-17/45TL
- Модифікована версія для систем напруги 10 кВ.
- Особливо придатна для захисту обладнання в умовах високих перенапружень.
Технічні параметри:
|
Використання розрядника |
Модель розрядника |
Номінальна напруга |
Номінальна напруга |
Безперервна робоча |
Еталонна напруга |
Залишкова |
Пропускна здатність |
Струм витоку при |
Уніфікований шлях |
Вага |
||||
|
При грозовому |
Імпульсний струм |
Імпульсний струм |
Квадратичний |
Повторюване |
4/10 високий |
|||||||||
|
Ефективне значення (kV) |
kV |
Пікове значення ≤ (kV) |
A |
C |
kA |
μ A |
mm/kV |
kg |
||||||
| S | Y5WS-17/50 | 17 | 10 | 13,6 | 25 | 50 | 57,5 | 42,5 | 150 | 0,3 | 65 | 50 | 53,7 | 2,5 |
| S | Y5WS-17/50TL | 17 | 10 | 13,6 | 25 | 50 | 57,5 | 42,5 | 150 | 0,3 | 65 | 50 | 53,7 | 2,5 |
| Z | Y5WZ-17/50 | 17 | 10 | 13,6 | 24 | 45 | 51,8 | 38,3 | 400 | 0,8 | 65 | 50 | 53,7 | 2,5 |
| Z | Y5WZ-17/50TL | 17 | 10 | 13,6 | 24 | 45 | 51,8 | 38,3 | 400 | 0,8 | 65 | 50 | 53,7 | 2,5 |
Переваги:
- Висока ефективність захисту завдяки матеріалам на основі оксиду цинку
- Різні модифікації: стандартні та з підвищеними параметрами залишкового напруження
- Компактність та простота встановлення
- Довгий термін служби без технічного обслуговування
Область застосування:
- Лінії електропередач середньої напруги
- Промислові та міські електромережі
- Захист важливого обладнання в умовах високих перенапружень
-
Призначення:захист мереж
-
Спосіб установлення:наружній
-
Рівень напруги:середньої напруги (10 кВ)
-
Тип ізоляції:полімерний
