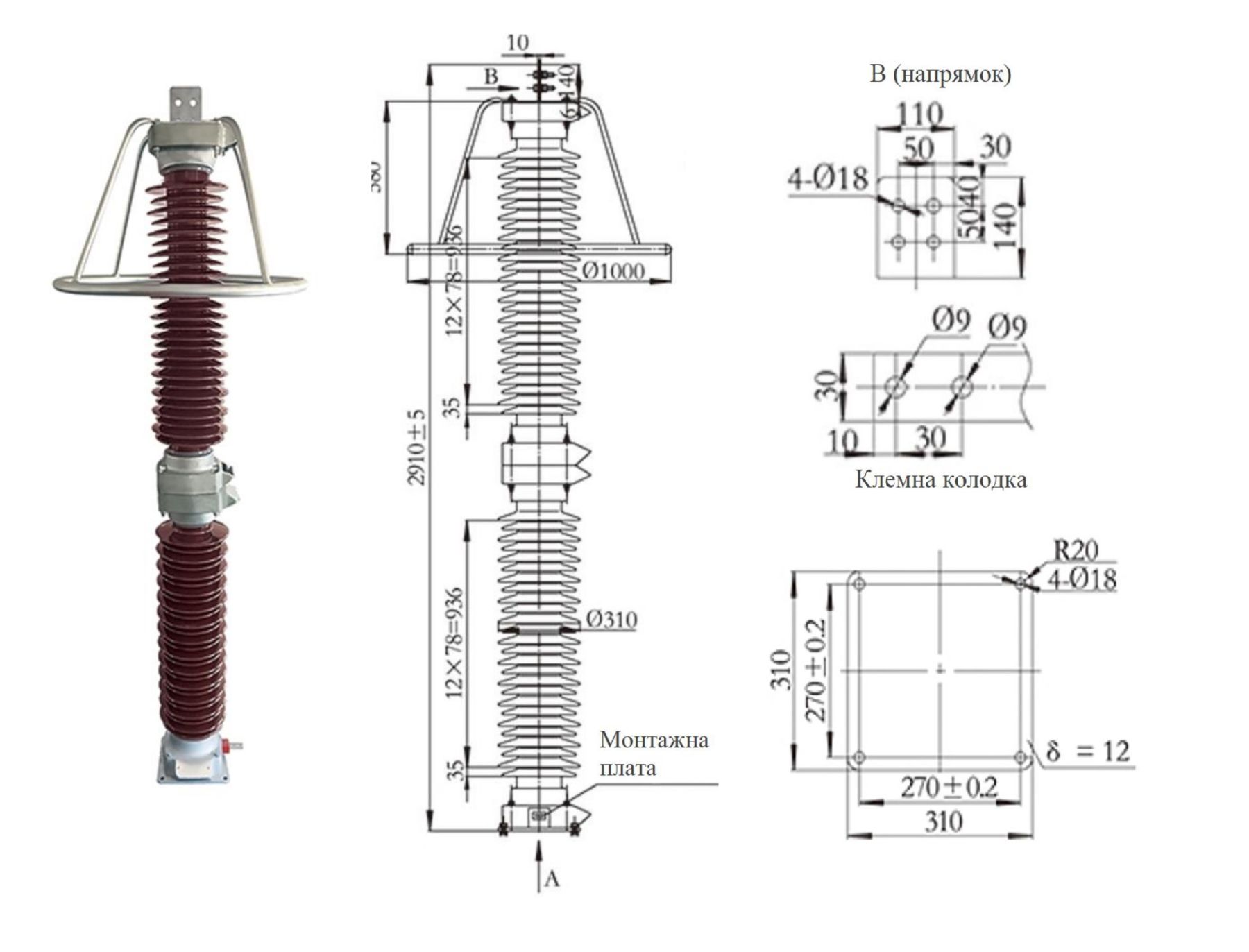

Розрядник перенапруг порцеляновий втулковий 220 kV
Загальний опис:
Розрядник перенапруг порцеляновий втулковий, серії Y₁₀WZ / Y₁.₅WZ призначені для надійного захисту електричних систем напруги 220 кВ від перенапружень, що виникають у результаті ударів молнії або комутаційних процесів. Ці пристрої особливо придатні для застосування на лініях електропередач середньої та високої напруги.
Розрядник перенапруг порцеляновий втулковий побудовані на основі оксиду цинку (MOA — Metal Oxide Arresters ) і мають керамічний керн, який забезпечує надійне фізичне захист обладнання від механічних навантажень та погіршення кліматичних умов. Їх компактна конструкція дозволяє легко інтегрувати пристрої в існуючу електричну систему.
Модельний ряд:
-
Y₁₀WZ-192/500
- Розрядник для систем напруги 220 кВ.
- Призначений для загального захисту обладнання в мережах 220 кВ.
-
Y₁₀WZ-192/464
- Модель для систем напруги 220 кВ з оптимізованими характеристиками залишкового напруження.
- Особливо рекомендована для захисту важливого обладнання.
-
Y₁₀WZ-200/520
- Розрядник для систем напруги 220 кВ з підвищеними параметрами залишкового напруження.
- Підвищені характеристики для більш надійного захисту важливого обладнання.
-
Y₁₀WZ-200/496
- Модифікована версія для систем напруги 220 кВ.
- Особливо придатна для захисту обладнання в умовах високих перенапружень.
-
Y₁₀WZ-204/532
- Розрядник для систем напруги 220 кВ з оптимізованими характеристиками залишкового напруження.
- Підвищені параметри для більш надійного захисту важливого обладнання.
-
Y₁₀WZ-204/508
- Модель для систем напруги 220 кВ з підвищеними характеристиками залишкового напруження.
- Особливо рекомендована для захисту важливого обладнання.
-
Y₁₀WZ-216/562
- Розрядник для систем напруги 220 кВ з підвищеними параметрами залишкового напруження.
- Підвищені характеристики для більш надійного захисту важливого обладнання.
-
Y₁₀WZ-216/536
- Модифікована версія для систем напруги 220 кВ.
- Особливо придатна для захисту обладнання в умовах високих перенапружень.
-
Y₁₀WZ-144/320
- Розрядник для систем напруги 144 кВ.
- Призначений для захисту важливого обладнання в мережах 220 кВ.
-
Y₁₀WZ-207/440
- Модель для систем напруги 207 кВ з підвищеними параметрами залишкового напруження.
- Особливо рекомендована для захисту важливого обладнання в умовах високих перенапружень.
Технічні параметри:
|
Використання розрядника |
Модель розрядника |
Номінальна напруга |
Номінальна напруга |
Безперервна робоча |
Еталонна напруга |
Залишкова |
Пропускна здатність |
Струм витоку при |
Уніфікований шлях |
Вага |
||||
|
При грозовому |
Імпульсний струм |
Імпульсний струм |
Квадратичний |
Повторюване |
4/10 високий |
|||||||||
|
Ефективне значення (kV) |
kV |
Пікове значення ≤ (kV) |
A |
C |
kA |
μ A |
mm/kV |
kg |
||||||
| Z | Y10WZ-192/500 | 192 | 220 | 150 | 280 | 500 | 560 | 426 | 600/800 | 1,2/1,6 | 100 | 50 | 53,7 | 325 |
| Z | Y10WZ-192/464 | 192 | 220 | 150 | 268 | 464 | 520 | 396 | 600/800 | 1,2/1,6 | 100 | 50 | 53,7 | 325 |
| Z | Y10WZ-200/520 | 200 | 220 | 156 | 290 | 520 | 582 | 442 | 600/800 | 1,2/1,6 | 100 | 50 | 53,7 | 325 |
| Z | Y10WZ-200/496 | 200 | 220 | 156 | 290 | 496 | 556 | 422 | 600/800 | 1,2/1,6 | 100 | 50 | 53,7 | 325 |
| Z | Y10WZ-204/508 | 204 | 220 | 159 | 296 | 532 | 594 | 452 | 600/800 | 1,2/1,6 | 100 | 50 | 53,7 | 325 |
| Z | Y10WZ-216/562 | 204 | 220 | 159 | 296 | 508 | 569 | 433 | 600/800 | 1,2/1,6 | 100 | 50 | 53,7 | 325 |
| Z | Y10WZ-216/526 | 216 | 220 | 168,5 | 314 | 562 | 630 | 478 | 600/800 | 1,2/1,6 | 100 | 50 | 53,7 | 325 |
| Z | Y10WZ-216/536 | 216 | 220 | 168,5 | 314 | 536 | 600 | 457 | 600/800 | 1,2/1,6 | 100 | 50 | 53,7 | 325 |
| Нейтральна точка | Y1,5WZ-144/320 | 144 | 116 | 205 | 320 | 299 | 600 | 1,2 | 10 | 50 | 53,7 | 300 | ||
| Нейтральна точка | Y1,5WZ-207/440 | 207 | 166 | 292 | 440 | 410 | 800 | 1,6 | 10 | 50 | 53,7 | 300 | ||
Переваги:
- Висока ефективність захисту завдяки матеріалам на основі оксиду цинку
- Різні модифікації: стандартні та з підвищеними параметрами залишкового напруження
- Компактність та простота встановлення
- Довгий термін служби без технічного обслуговування
Область застосування:
- Лінії електропередач середньої та високої напруги
- Промислові та міські електромережі
- Захист важливого обладнання в умовах високих перенапружень
-
Призначення:захист мереж
-
Спосіб установлення:наружній
-
Рівень напруги:середньої напруги (220 кВ)
-
Тип ізоляції:полімерний
