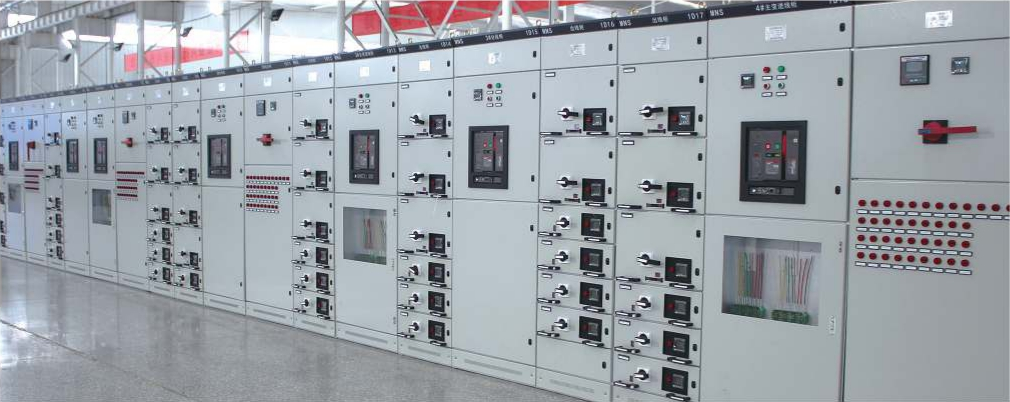

Низьковольтна шафа керування MNS
Опис:
MNS – це модульна низьковольтна шафа керування, яка використовується для розподілу та контролю електроенергії в мережах з напругою до 660 В та частотою 50–60 Гц. Вона відповідає міжнародним стандартам IEC 439 та GB 7251 і призначена для застосування на електростанціях, підстанціях, промислових підприємствах (нафтохімія, металургія, текстильна промисловість), а також у житлових та комерційних будівлях.
Шафа має висувну модульну конструкцію, що спрощує обслуговування та модернізацію. Вона забезпечує ефективний розподіл електроенергії, захист від перевантажень та коротких замикань, а також контроль роботи обладнання.
Технічні параметри:
| Параметри | Одиниця виміру | Значення |
|---|---|---|
| Номінальна робоча напруга | В | 380, 660 |
| Максимальна ізоляційна напруга | В | 660 |
| Номінальний робочий струм | ||
| - Горизонтальна шина | А | 630–5000 (макс. 1000) |
| - Вертикальна шина | А | Залежить від конфігурації |
| Струм короткого замикання (1 с) | кА | 50–100 |
| Піковий струм короткого замикання (горизонтальна шина) | кА | 250 (ефективне значення) |
| Піковий струм короткого замикання (вертикальна шина) | ||
| - Стандартна версія | кА | 90 (макс.) |
| - Підвищена міцність | кА | 130 (макс.) |
| Ступінь захисту | IP30, IP40 | |
| Габарити (Ш x В x Г) | мм | (600, 800, 1000) x 2200 x (600, 800, 1000) |
Додаткова інформація:
-
Конструкція: Модульна, з висувними блоками для зручності обслуговування.
-
Безпека: Захист від перевантажень, коротких замикань та пошкоджень.
-
Застосування: Промислові об'єкти, енергетичні системи, житлові комплекси.
Примітка: Технічні характеристики можуть змінюватися залежно від конфігурації. Для отримання детальної інформації звертайтеся до дистриб'ютора.
-
Кількість фаз:Трифазний
-
Призначення:Розподіл електроенергії
-
Рівень напруги:середньої напруги (380-660В)
-
За частотою:Промислові частоти (50-60Гц)
-
Системи захисту:5 захистів
-
Ізольовані відсіки:4 відсіка
