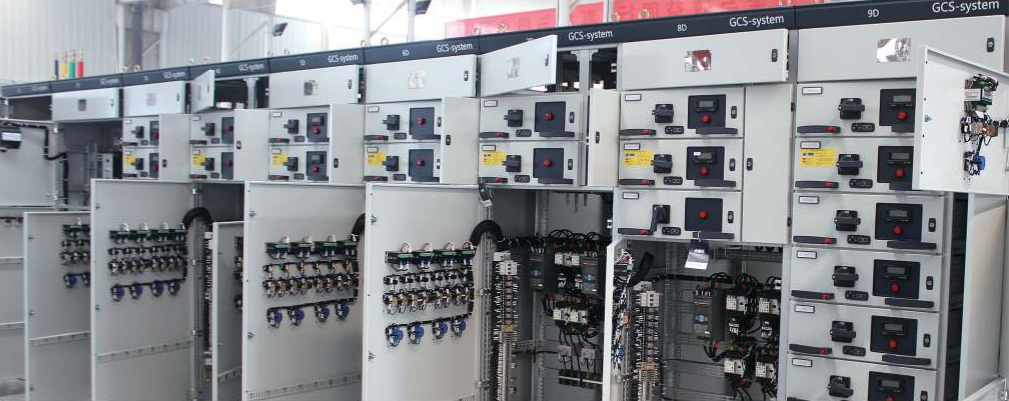

Низьковольтна шафа керування GCK(GCS)
Опис:
GCK(GCS) – це модульна низьковольтна шафа керування з висувною конструкцією, призначена для роботи в трифазних мережах з напругою до 660 В, частотою 50/60 Гц та струмом до 3150 А. Використовується для розподілу електроенергії, керування двигунами, освітленням та захисту електричних кіл. Відповідає стандартам GB7251 та IEC 439.
Шафа має модульну конструкцію, що дозволяє легко адаптувати її під конкретні потреби. Вона оснащена системою моніторингу та захисту, що забезпечує стабільну роботу обладнання.
Технічні параметри:
| Параметри | Одиниця виміру | Значення |
|---|---|---|
| Номінальна робоча частота | Гц | 50 |
| Номінальна робоча напруга | В | 380 (660) |
| Номінальна ізоляційна напруга | В | 660 |
| Номінальний робочий струм | ||
| - Горизонтальна шина | А | 630–3150 |
| - Вертикальна шина | А | 800 |
| Струм короткого замикання (1 с) | ||
| - Горизонтальна шина | кА | 80 (ефективне значення) |
| - Вертикальна шина | кА | 50 (ефективне значення) |
| Піковий струм короткого замикання | ||
| - Горизонтальна шина | кА | 176 |
| - Вертикальна шина | кА | 110 |
| Робоча напруга головного кола | В | Залежить від конфігурації |
| Робоча напруга допоміжного кола | В | Залежить від конфігурації |
| Частотна витримка (1 с) | В | Залежить від конфігурації |
| Максимальна потужність двигуна | кВт | Залежить від конфігурації |
| Ступінь захисту | Відповідно до стандартів | |
| Спосіб керування | Ручне/автоматичне |
Додаткова інформація:
-
Конструкція: Модульна, з висувними блоками для зручності обслуговування.
-
Безпека: Захист від перевантажень, коротких замикань та пошкоджень.
-
Застосування: Промислові підприємства, енергетичні системи, комерційні будівлі.
Примітка: Технічні характеристики можуть змінюватися залежно від конфігурації. Для отримання детальної інформації звертайтеся до дистриб'ютора.
-
Кількість фаз:Трифазний
-
Призначення:Розподіл електроенергії
-
Рівень напруги:середньої напруги (380-660В)
-
За частотою:Промислові частоти (50-60Гц)
-
Системи захисту:5 захистів
-
Ізольовані відсіки:4 відсіка
