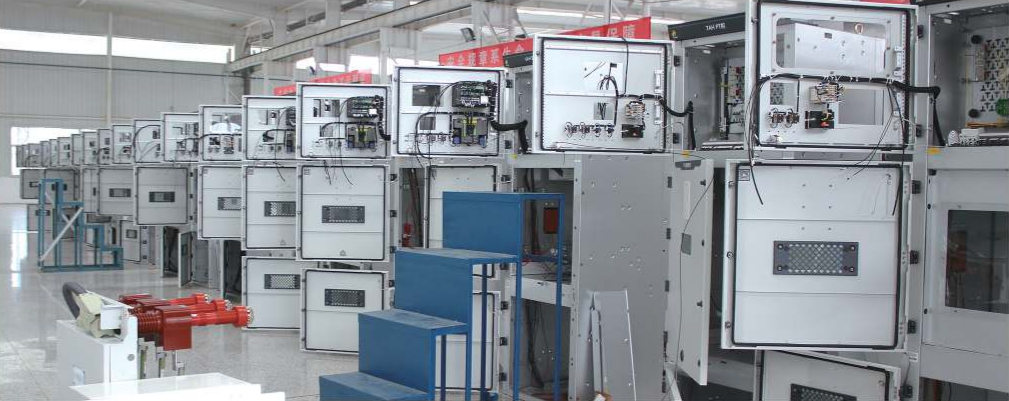

Повна розподільча шафа високої напруги KYN28A-12
Опис:
Повна розподільча шафа високої напруги KYN28A-12 призначена для роботи в трифазних мережах з напругою 3.6–12 кВ та частотою 50 Гц. Використовується для розподілу та контролю електроенергії на електростанціях, промислових підприємствах та в енергосистемах, а також для керування високовольтними двигунами з частими пусками.
Повна розподільча шафа високої напруги відповідає стандартам GB3906, DL404, IEC60298 та оснащена системою "5 захистів", яка запобігає:
-
помилковим операціям з вимикачем,
-
руху каретки під навантаженням,
-
включенню заземлювального ножа під напругою,
-
подачі напруги при включеному заземленні,
-
доступу до живих частин.
Технічні параметри:
| Параметри | Одиниця виміру | Значення |
|---|---|---|
| Номінальна напруга | кВ | 10 |
| Максимальна робоча напруга | кВ | 11.5 |
| Номінальний струм | А | 1250, 2000, 2500, 3150 |
| Ізоляційний рівень | ||
| - Частотна витримка (фаза-земля) | кВ | 42 |
| - Частотна витримка (між полюсами) | кВ | 48 |
| - Імпульсна напруга (фаза-земля) | кВ | 75 |
| - Імпульсна напруга (між полюсами) | кВ | 85 |
| Струм короткого замикання (4с) | кА | 25, 31.5, 40 |
| Струм включення КЗ | кА | 63, 80, 100 |
| Термічно стійкий струм КЗ | кА | 25, 31.5, 40 |
| Піковий струм КЗ | кА | 60, 80, 100 |
| Напруга керування | В | DC110, 220; AC110, 220 |
| Ступінь захисту | ||
| - Корпус | IP4X | |
| - Відсіки (при відкритих дверях) | IP2X |
Додаткова інформація:
-
Конструкція: Модульна, з ізольованими відсіками для вимикача, приладів, шин та кабелів.
-
Безпека: Система "5 захистів", індивідуальні канали скиду тиску.
-
Застосування: Електростанції, промислові підприємства, комунальна енергетика.
Примітка: Технічні характеристики можуть відрізнятися залежно від модифікації. Для деталізації звертайтеся до дистриб'ютора.
-
Кількість фаз:Трифазний
-
Призначення:Розподіл електроенергії
-
Рівень напруги:середньої напруги (3.6–12 кВ)
-
За частотою:Промислові частоти (50Гц)
-
Системи захисту:5 захистів
-
Ізольовані відсіки:4 відсіка
