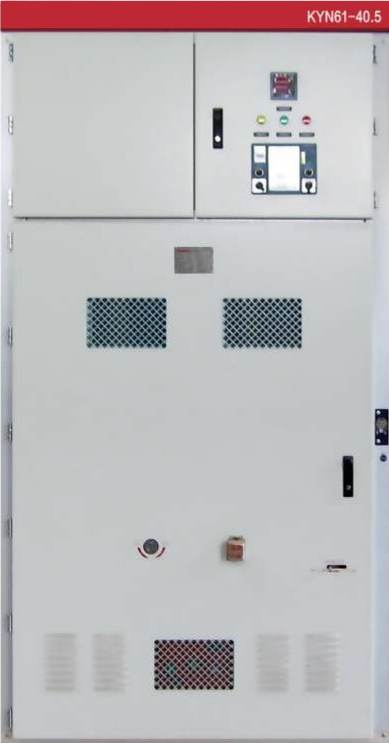

Комплектна розподільча шафа високої напруги KYN61-40.5
Опис:
Комплектна розподільча шафа високої напруги KYN61-40.5 призначена для ефективного прийому, розподілу та контролю електроенергії в трифазних мережах з напругою 40.5 кВ та частотою 50/60 Гц. Виріб відповідає міжнародним стандартам IEC 60298, національним GB 3906 (Китай) та вимогам енергосистем (DL 404).
Конструкція комплектної розподільчої шафи високої напруги включає чотири ізольовані відсіки: відсік вимикача, приладова панель, шинний відсік та кабельний відсік, кожен з яких має власний канал скиду тиску та надійне заземлення. Система "5 захистів" запобігає помилковим діям під час експлуатації.
Технічні параметри:
| Найменування параметрів | Одиниця виміру | Значення |
|---|---|---|
| Номінальна напруга | кВ | 35 |
| Максимальна робоча напруга | кВ | 40.5 |
| Номінальний струм | А | 630, 1250, 1600, 2000 |
| Рівень ізоляції | ||
| - Частотна витримка (фаза-земля) | кВ | 95 |
| - Частотна витримка (між полюсами) | кВ | 115 |
| - Імпульсна напруга (фаза-земля) | кВ | 185 |
| - Імпульсна напруга (між полюсами) | кВ | 215 |
| Струм короткого замикання (4с) | кА | 20, 25, 31.5 |
| Струм включення КЗ | кА | 50, 63, 80 |
| Термічно стійкий струм КЗ | кА | 20, 25, 31.5 |
| Піковий струм КЗ | кА | 50, 63, 80 |
| Напруга керування | В | DC110, 220; AC110, 220 |
| Ступінь захисту | ||
| - Корпус | IP4X | |
| - Відсіки (при відкритих дверях) | IP2X |
Додаткова інформація:
-
Виробник: Huarui Electric Co., Ltd.
-
Конструкція: Модульна, з можливістю легкого обслуговування.
-
Застосування: Промислові підстанції, енергетичні мережі, об'єкти з підвищеними вимогами до безпеки.
Примітка: Технічні характеристики можуть змінюватися залежно від конфігурації. Для отримання детальної інформації звертайтеся до дистриб'ютора.
-
Кількість фаз:Трифазний
-
Призначення:Розподіл електроенергії
-
Рівень напруги:середньої напруги (35-40.5кВ)
-
За частотою:Промислові частоти (50-60Гц)
-
Системи захисту:5 захистів
-
Ізольовані відсіки:4 відсіка
