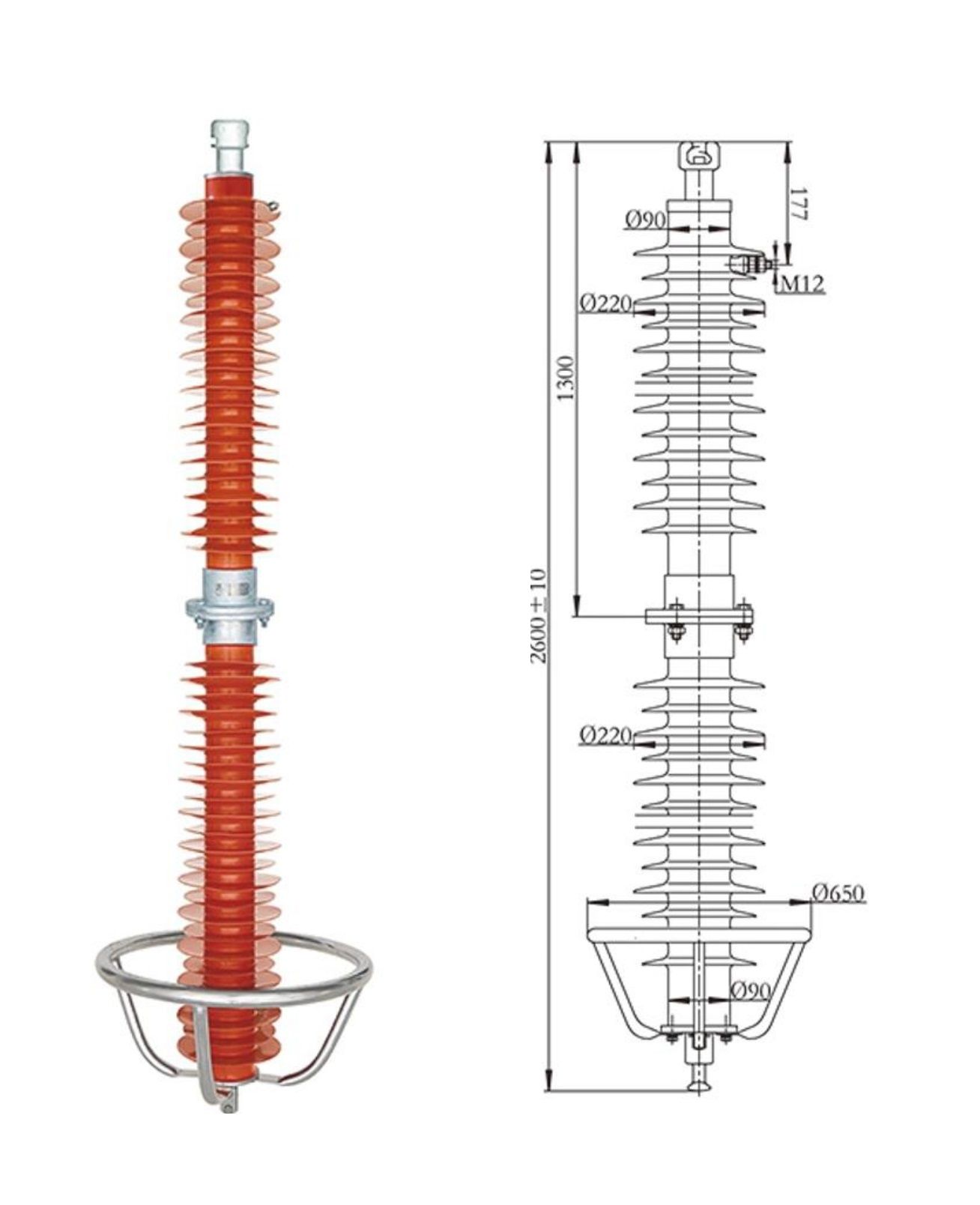

Беззазорний розрядник перенапруг підвісного типу 220 kV
Загальний опис:
Беззазорний розрядник перенапруг підвісного типу, серії YH₁₀WX призначені для надійного захисту електричних систем напруги 220 кВ від перенапружень, що виникають у результаті ударів молнії або комутаційних процесів. Ці пристрої особливо придатні для застосування на лініях електропередач високої напруги.
Беззазорний розрядник перенапруг підвісного типу побудовані на основі оксиду цинку (MOA — Metal Oxide Arresters ), що забезпечує високу стабільність характеристик, швидке реагування на перенапругу та тривалий термін служби без потреби технічного обслуговування. Їх компактна конструкція дозволяє легко інтегрувати пристрої в існуючу електричну систему.
Модельний ряд:
-
YH₁₀WX-192/500
- Розрядник для систем напруги 220 кВ.
- Призначений для загального захисту обладнання в мережах 220 кВ.
-
YH₁₀WX-200/520
- Модель для систем напруги 220 кВ з оптимізованими характеристиками залишкового напруження.
- Особливо рекомендована для захисту важливого обладнання.
-
YH₁₀WX-204/532
- Розрядник для систем напруги 220 кВ з підвищеними параметрами залишкового напруження.
- Підвищені характеристики для більш надійного захисту важливого обладнання.
-
YH₁₀WX-216/562
- Модифікована версія для систем напруги 220 кВ.
- Особливо придатна для захисту обладнання в умовах високих перенапружень.
Технічні характеристики:
|
Використання розрядника |
Модель розрядника |
Номінальна напруга |
Номінальна напруга |
Безперервна робоча |
Еталонна напруга |
Залишкова |
Пропускна здатність |
Струм витоку при |
Уніфікований шлях |
Вага |
||||
|
При грозовому |
Імпульсний струм |
Імпульсний струм |
Квадратичний |
Повторюване |
4/10 високий |
|||||||||
|
Ефективне значення (kV) |
kV |
Пікове значення ≤ (kV) |
A |
C |
kA |
μ A |
mm/kV |
kg |
||||||
| X | YН10WХ-192/500 | 192 | 220 | 150 | 280 | 500 | 560 | 426 | 800 | 1,6 | 100 | 50 | 53,7 | 99 |
| X | YН10WХ-200/500 | 220 | 220 | 156 | 290 | 520 | 582 | 442 | 800 | 1,6 | 100 | 50 | 53,7 | 99 |
| X | YН10WХ-204/532 | 220 | 220 | 159 | 296 | 532 | 594 | 452 | 800 | 1,6 | 100 | 50 | 53,7 | 99 |
| X | YН10WХ-216/562 | 220 | 220 | 168,5 | 314 | 562 | 630 | 478 | 800 | 1,6 | 100 | 50 | 53,7 | 99 |
Переваги:
- Висока ефективність захисту завдяки матеріалам на основі оксиду цинку
- Різні модифікації: стандартні та з підвищеними параметрами залишкового напруження
- Компактність та простота встановлення
- Довгий термін служби без технічного обслуговування
Область застосування:
- Лінії електропередач високої напруги
- Промислові та міські електромережі
- Захист важливого обладнання в умовах високих перенапружень
-
Призначення:захист мереж
-
Спосіб установлення:наружній
-
Рівень напруги:середньої напруги (220 кВ)
-
Тип ізоляції:полімерний
