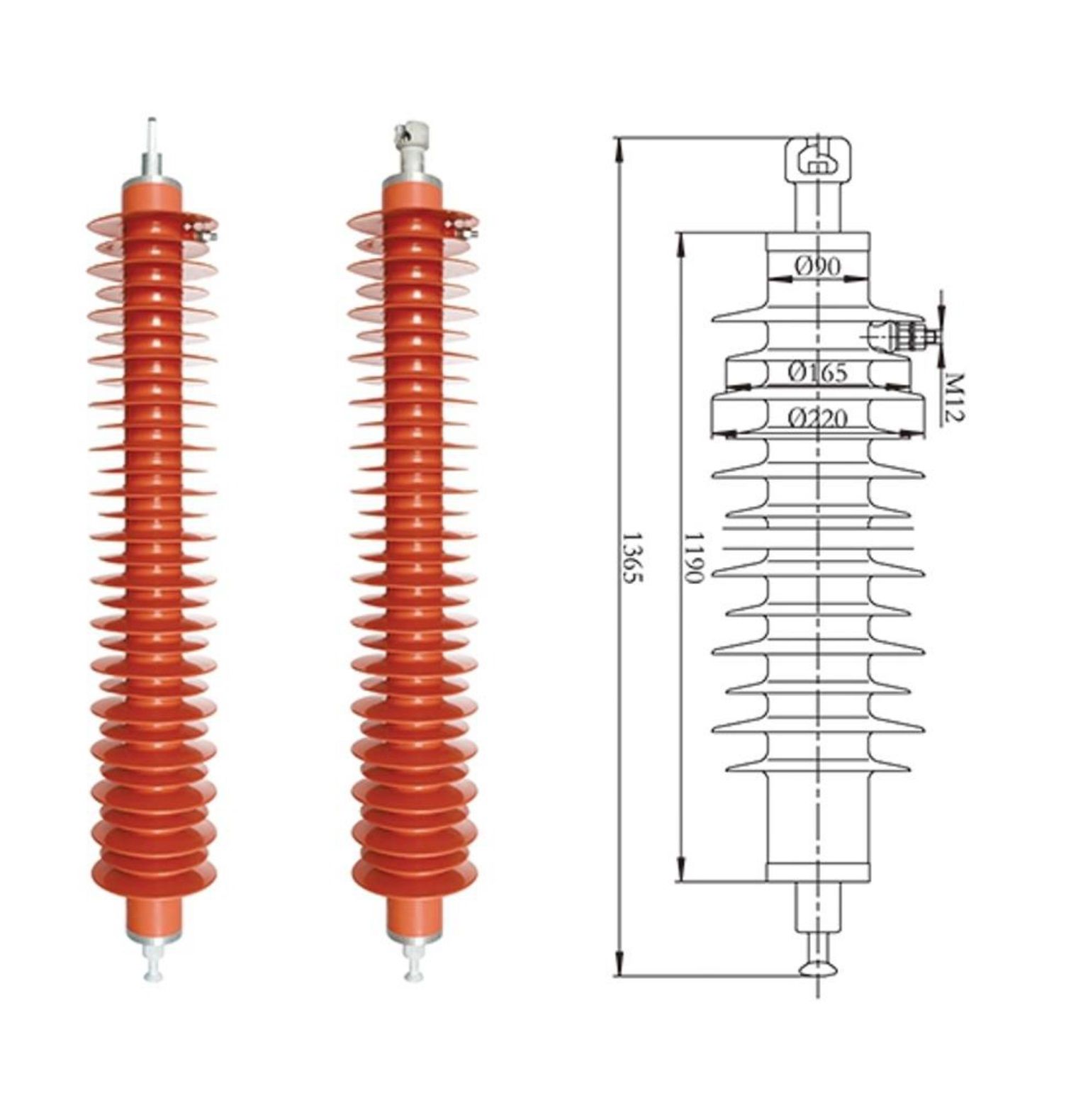

Беззазорний розрядник перенапруг підвісного типу 110 kV
Загальний опис:
Беззазорний розрядник перенапруг підвісного типу, серії YH₅WX / YH₁₀WX призначені для надійного захисту електричних систем напруги 110 кВ від перенапружень, що виникають у результаті ударів молнії або комутаційних процесів. Ці пристрої особливо придатні для застосування на лініях електропередач середньої та високої напруги.
Беззазорний розрядник перенапруг підвісного типу побудовані на основі оксиду цинку (MOA — Metal Oxide Arresters ), що забезпечує високу стабільність характеристик, швидке реагування на перенапругу та тривалий термін служби без потреби технічного обслуговування. Їх компактна конструкція дозволяє легко інтегрувати пристрої в існуючу електричну систему.
Модельний ряд:
-
YH₅WX-100/260
- Розрядник для систем напруги 110 кВ.
- Призначений для загального захисту обладнання в мережах 110 кВ.
-
YH₅WX-102/266
- Модель для систем напруги 110 кВ з оптимізованими характеристиками залишкового напруження.
- Особливо рекомендована для захисту важливого обладнання.
-
YH₅WX-108/281
- Розрядник для систем напруги 110 кВ з підвищеними параметрами залишкового напруження.
- Підвищені характеристики для більш надійного захисту важливого обладнання.
-
YH₁₀WX-100/260
- Модифікована версія для систем напруги 110 кВ.
- Особливо придатна для захисту обладнання в умовах високих перенапружень.
-
YH₁₀WX-102/266
- Розрядник для систем напруги 110 кВ з оптимізованими характеристиками залишкового напруження.
- Підвищені параметри для більш надійного захисту важливого обладнання.
-
YH₁₀WX-108/281
- Модель для систем напруги 110 кВ з підвищеними характеристиками залишкового напруження.
- Особливо рекомендована для захисту важливого обладнання в умовах високих перенапружень.
Технічні характеристики:
|
Використання розрядника |
Модель розрядника |
Номінальна напруга |
Номінальна напруга |
Безперервна робоча |
Еталонна напруга |
Залишкова |
Пропускна здатність |
Струм витоку при |
Уніфікований шлях |
Вага |
||||
|
При грозовому |
Імпульсний струм |
Імпульсний струм |
Квадратичний |
Повторюване |
4/10 високий |
|||||||||
|
Ефективне значення (kV) |
kV |
Пікове значення ≤ (kV) |
A |
C |
kA |
μ A |
mm/kV |
kg |
||||||
| X | YН5WХ-100/2604 | 100 | 110 | 78 | 145 | 260 | 299 | 221 | 600 | 1,2 | 65 | 50 | 53,7 | 35 |
| X | YН5WХ-102/266 | 102 | 110 | 79,6 | 148 | 266 | 301 | 226 | 600 | 1,2 | 65 | 50 | 53,7 | 35 |
| X | YН5WХ-108/281 | 108 | 110 | 84 | 157 | 281 | 323 | 239 | 600 | 1,2 | 65 | 50 | 53,7 | 35 |
| X | YН10WХ-100/260 | 100 | 110 | 78 | 145 | 145 | 291 | 221 | 600 | 1,6 | 100 | 50 | 53,7 | 35 |
| X | YН10WХ-102/266 | 102 | 110 | 79,6 | 148 | 148 | 297 | 226 | 600 | 1,6 | 100 | 50 | 53,7 | 35 |
| X | YН10WХ-108/281 | 108 | 110 | 84 | 157 | 157 | 315 | 239 | 600 | 1,6 | 100 | 50 | 53,7 | 35 |
Переваги:
- Висока ефективність захисту завдяки матеріалам на основі оксиду цинку
- Різні модифікації: стандартні та з підвищеними параметрами залишкового напруження
- Компактність та простота встановлення
- Довгий термін служби без технічного обслуговування
Область застосування:
- Лінії електропередач середньої та високої напруги
- Промислові та міські електромережі
- Захист важливого обладнання в умовах високих перенапружень
-
Призначення:захист мереж
-
Спосіб установлення:наружній
-
Рівень напруги:середньої напруги (110 кВ)
-
Тип ізоляції:полімерний
