Розрядник підвісний з послідовним розривом 10 kV
Загальний опис:
Розрядник підвісний з послідовним розривом, серії HY₅CJ / HY₅CX призначені для надійного захисту електричних систем напруги 10 кВ від перенапружень, що виникають у результаті ударів молнії або комутаційних процесів. Ці пристрої особливо придатні для застосування на лініях електропередач середньої напруги.
Розрядник підвісний з послідовним розривом побудовані на основі оксиду цинку (MOA — Metal Oxide Arresters ) і мають додатковий проміжок (gap), який забезпечує надійний захист від перенапружень заввишки певного значення. Це дозволяє обмежити потенційні пошкодження обладнання в умовах надзвичайно високих перенапружень.
Модельний ряд:
-

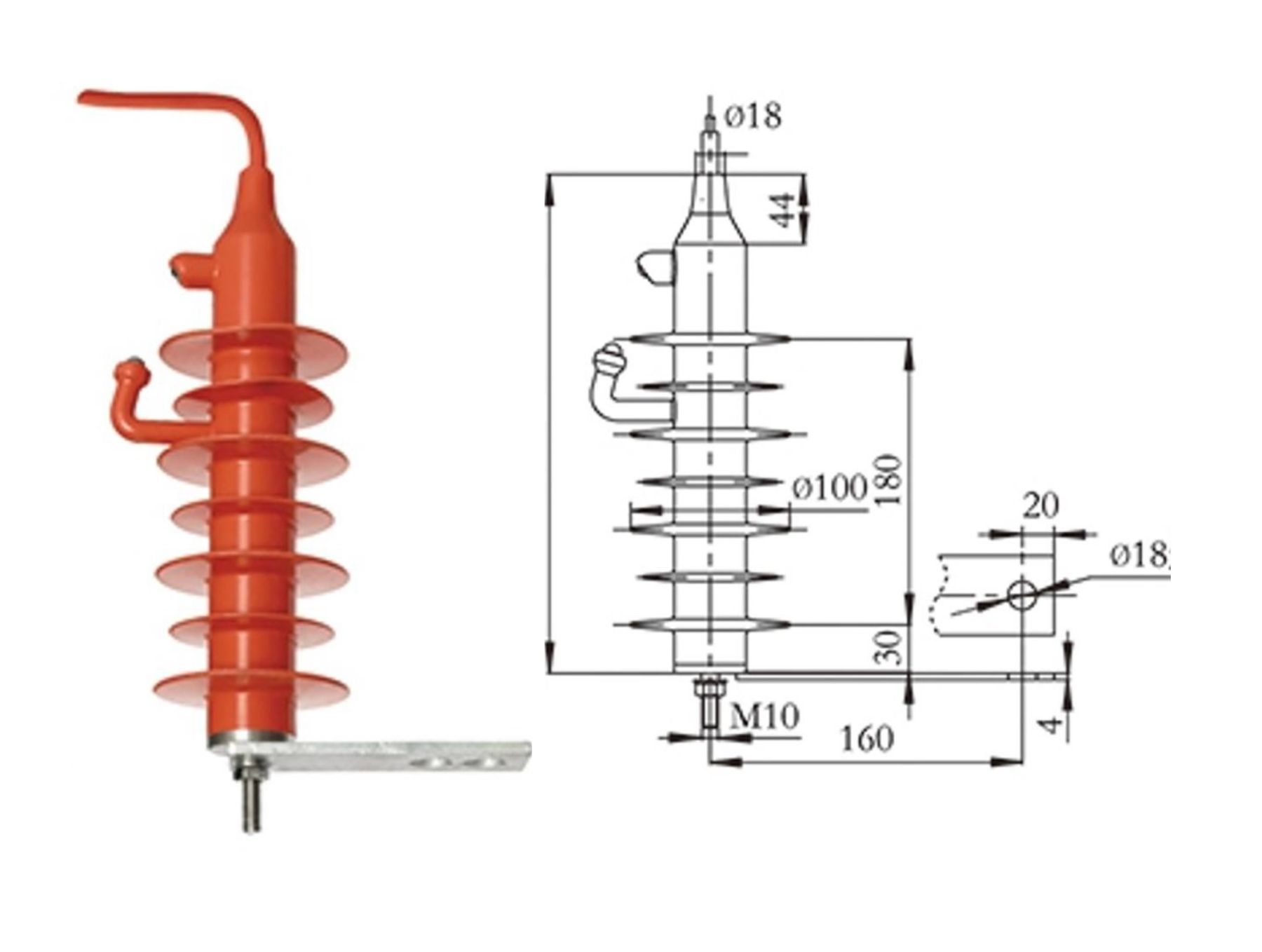

HY₅CJ-13/40N
- Розрядник для систем напруги 10 кВ.
- Призначений для загального захисту обладнання в мережах 10 кВ.
-
HY₅CX-13/40G
- Модель для систем напруги 10 кВ з оптимізованими характеристиками залишкового напруження.
- Особливо рекомендована для захисту важливого обладнання.
-

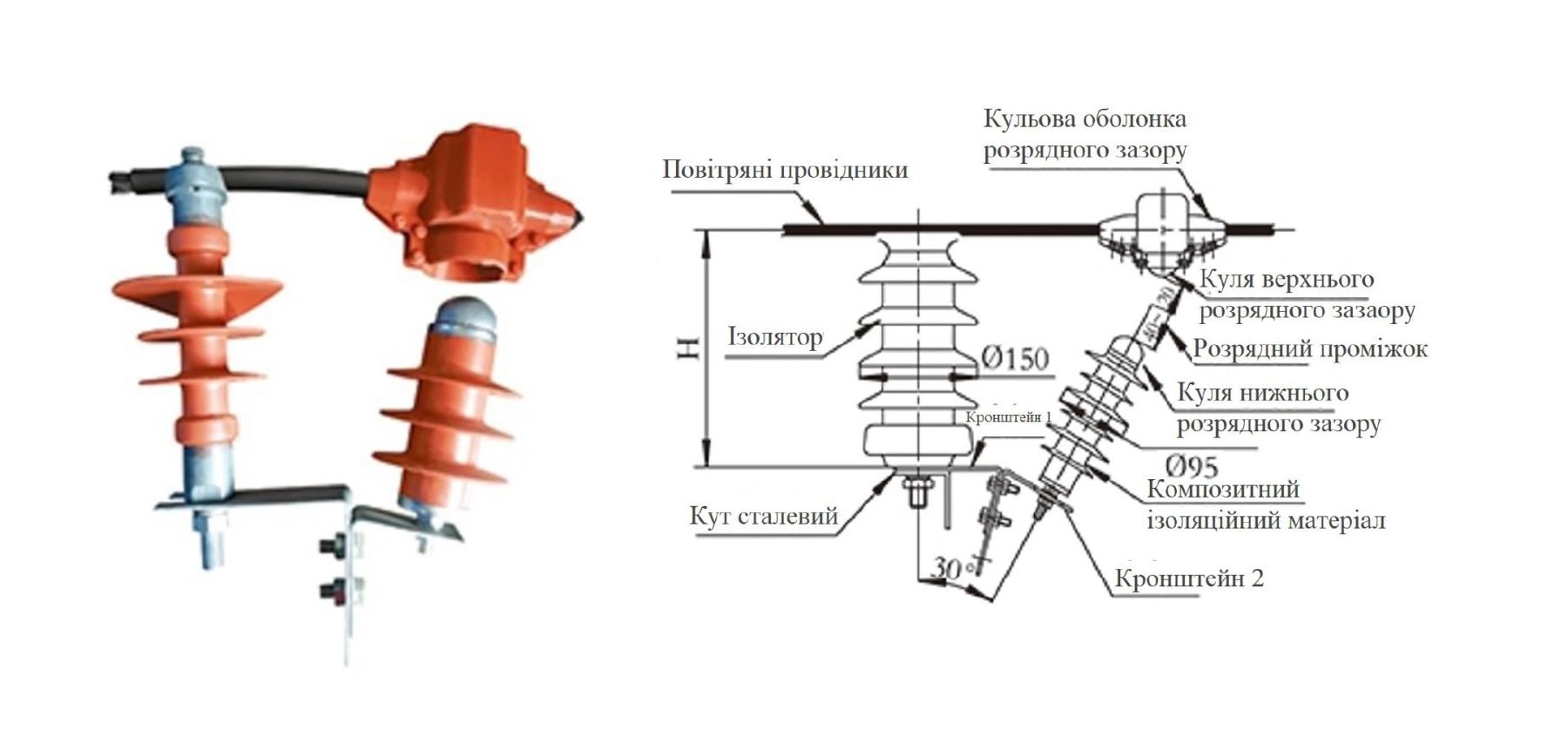

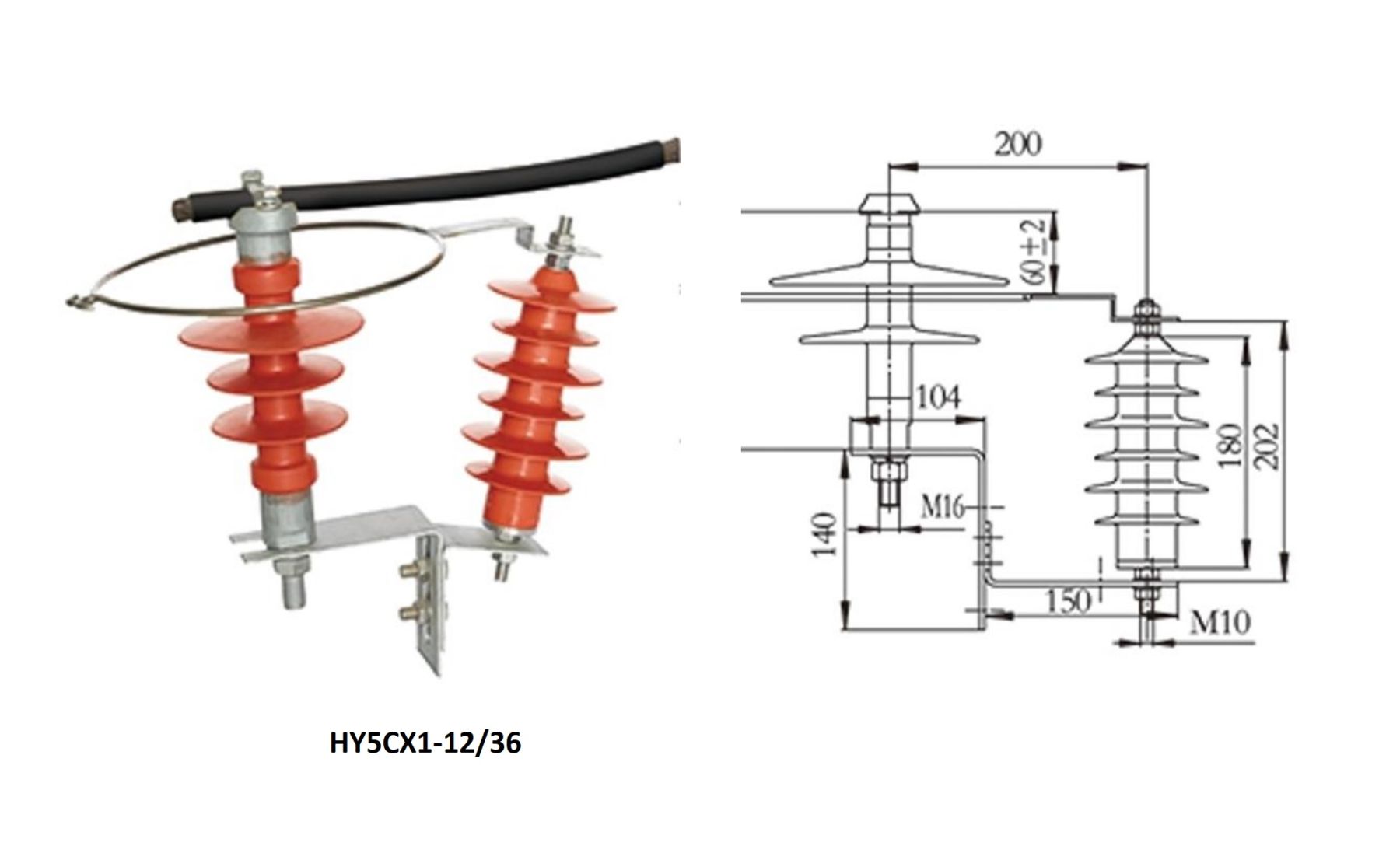

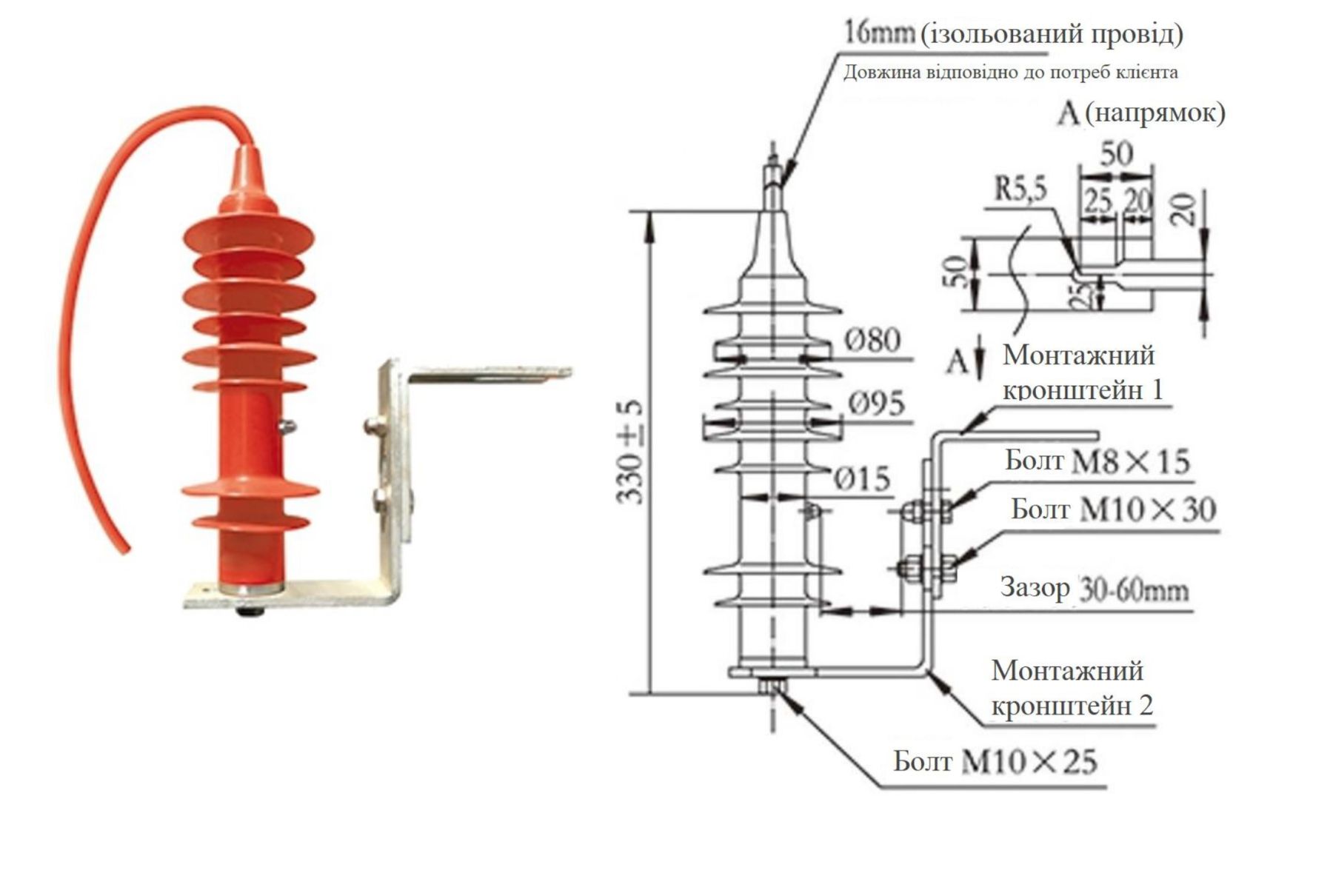

HY₅CX-12/36
- Розрядник для систем напруги 10 кВ з підвищеними параметрами залишкового напруження.
- Підвищені характеристики для більш надійного захисту важливого обладнання.
Технічні характеристики:
|
Використання розрядника |
Модель розрядника |
Номінальна напруга |
Номінальна напруга |
Безперервна робоча |
Еталонна напруга |
Залишкова |
Пропускна здатність |
Струм витоку при |
Уніфікований шлях |
Вага |
||||
|
При грозовому |
Імпульсний струм |
Імпульсний струм |
Квадратичний |
Повторюване |
4/10 високий |
|||||||||
|
Ефективне значення (kV) |
kV |
Пікове значення ≤ (kV) |
A |
C |
kA |
μ A |
mm/kV |
kg |
||||||
| З розривом | НY5CJ-13/40N | 13 | 10 | 10,4 | 20 | 40 | 46 | 33 | 150 | 0,3 | 65 | 50 | 53,7 | 3,1 |
| З розривом | НY5CX-13/40G | 13 | 10 | 10,4 | 20 | 40 | 46 | 33 | 150 | 0,3 | 65 | 50 | 53,7 | 3,1 |
| З розривом | НY5CX1-12/36 | 12 | 10 | 9,6 | 18 | 36 | 41 | 30 | 150 | 0,3 | 65 | 50 | 53,7 | 3,1 |
Переваги:
- Висока ефективність захисту завдяки матеріалам на основі оксиду цинку
- Додатковий проміжок забезпечує надійний захист від надзвичайно високих перенапружень
- Різні модифікації: стандартні та з підвищеними параметрами залишкового напруження
- Компактність та простота встановлення
- Довгий термін служби без технічного обслуговування
Область застосування:
- Лінії електропередач середньої напруги
- Промислові та міські електромережі
- Защита важливого обладнання в умовах високих перенапружень
-
Призначення:захист мереж
-
Спосіб установлення:наружній
-
Рівень напруги:середньої напруги (10 кВ)
-
Тип ізоляції:полімерний
