Опис

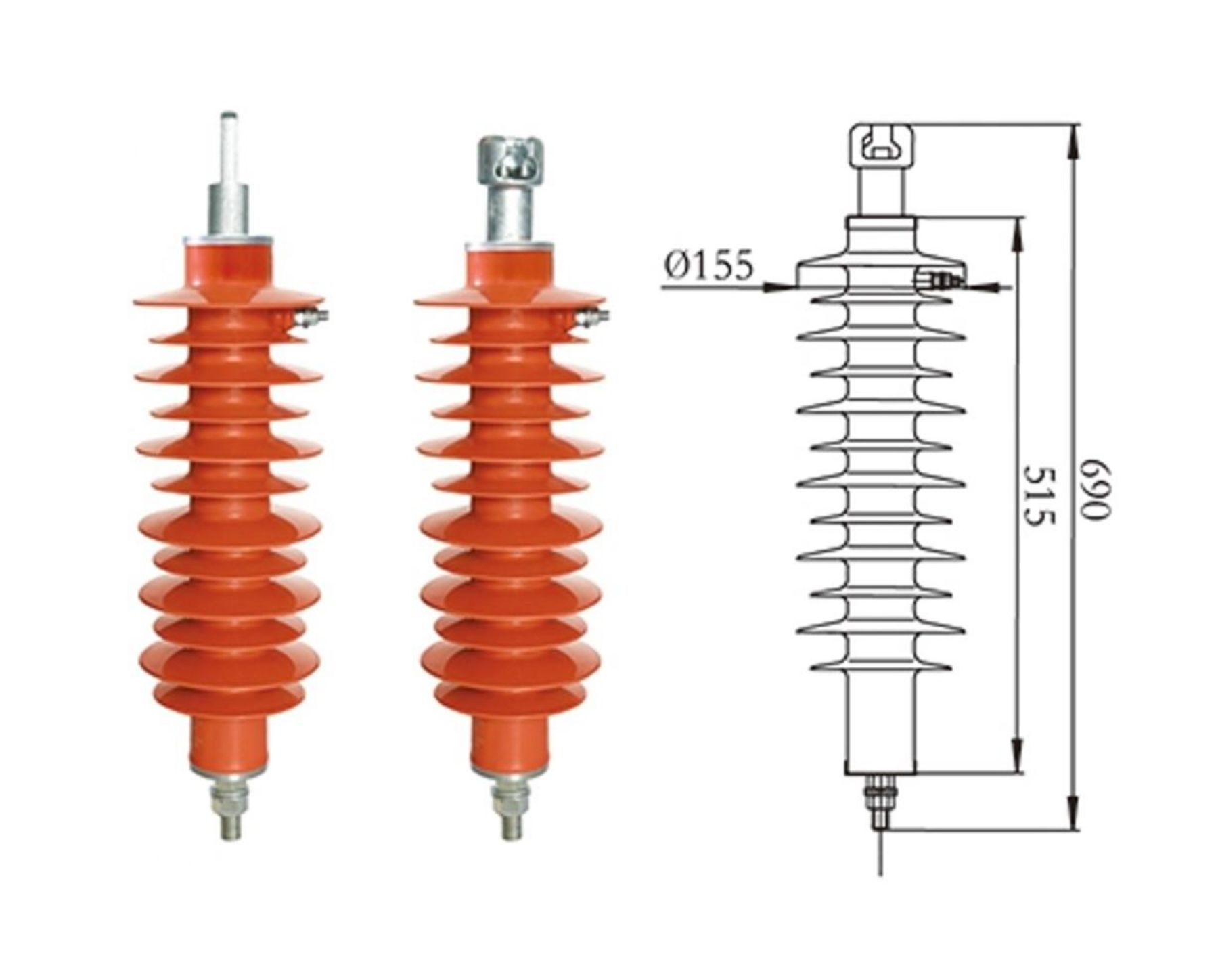

Беззазорний розрядник перенапруг підвісного типу 35 kV

Загальний опис:

Беззазорний розрядник перенапруг підвісного типу, серії YH₅WX / YH₁₀WX призначені для надійного захисту електричних систем напруги 35 кВ від перенапружень, що виникають у результаті ударів молнії або комутаційних процесів. Ці пристрої особливо придатні для застосування на лініях електропередач середньої напруги.

Беззазорний розрядник перенапруг підвісного типу побудовані на основі оксиду цинку (MOA — Metal Oxide Arresters ), що забезпечує високу стабільність характеристик, швидке реагування на перенапругу та тривалий термін служби без потреби технічного обслуговування. Їх компактна конструкція дозволяє легко інтегрувати пристрої в існуючу електричну систему.

Модельний ряд:

YH₅WX-51/134
- Розрядник для систем напруги 35 кВ.
- Призначений для загального захисту обладнання в мережах 35 кВ.
YH₅WX-51/122
- Модель для систем напруги 35 кВ з оптимізованими характеристиками залишкового напруження.
- Особливо рекомендована для захисту важливого обладнання.
YH₅WX-54/150
- Розрядник для систем напруги 35 кВ з підвищеними параметрами залишкового напруження.
- Підвищені характеристики для більш надійного захисту важливого обладнання.
YH₁₀WX-51/134
- Модифікована версія для систем напруги 35 кВ.
- Особливо придатна для захисту обладнання в умовах високих перенапружень.
YH₁₀WX-51/122
- Розрядник для систем напруги 35 кВ з оптимізованими характеристиками залишкового напруження.
- Підвищені параметри для більш надійного захисту важливого обладнання.
YH₁₀WX-54/150
- Модель для систем напруги 35 кВ з підвищеними характеристиками залишкового напруження.
- Особливо рекомендована для захисту важливого обладнання в умовах високих перенапружень.

Технічні характеристики:

Використання розрядника	Модель розрядника	Номінальна напруга розрядника	Номінальна напруга системи	Безперервна робоча напруга розрядника	Еталонна напруга постійного струму при 1mA D.C ≥	Залишкова напруга			Пропускна здатність			Струм витоку при 0,75U1mA ≤	Уніфікований шлях витоку ≥	Вага
		Номінальна напруга розрядника	Номінальна напруга системи	Безперервна робоча напруга розрядника	Еталонна напруга постійного струму при 1mA D.C ≥	При грозовому імпульсі 8/20 5(10)kA	Імпульсний струм 1/10 5(10)kA	Імпульсний струм 30/60 0.25(0,5) kA	Квадратичний струм (2 ms)	Повторюване перенесення заряду	4/10 високий струм	Струм витоку при 0,75U1mA ≤	Уніфікований шлях витоку ≥	Вага
		Ефективне значення (kV)			kV	Пікове значення ≤ (kV)			A	C	kA	μ A	mm/kV	kg
X	YН5WХ-51/134	51	35	40,8	73	134	154	114	400	0,8	65	50	53,7	9
X	YН5WХ-51/122	51	35	40,8	73	122	140	104	400	0,8	65	50	53,7	9
X	YН5WХ-54/150	54	35	43,2	76	150	168	128	400	0,8	65	50	53,7	9
X	YН10WХ-51/134	51	35	40,8	73	134	154	114	600	1,2	100	50	53,7	9
X	YН10WХ-51/122	51	35	40,8	73	122	140	104	600	1,2	100	50	53,7	9
X	YН10WХ-54/150	54	35	43,2	76	150	168	128	600	1,2	100	50	53,7	9

Переваги:

Висока ефективність захисту завдяки матеріалам на основі оксиду цинку
Різні модифікації: стандартні та з підвищеними параметрами залишкового напруження
Компактність та простота встановлення
Довгий термін служби без технічного обслуговування

Область застосування:

Лінії електропередач середньої напруги
Промислові та міські електромережі
Захист важливого обладнання в умовах високих перенапружень

Характеристики

Призначення:

захист мереж
Спосіб установлення:

наружній
Рівень напруги:

середньої напруги (35 кВ)
Тип ізоляції:

полімерний
