Розрядники перенапруги типу електростанції 3-6 kV HY₅WZ₁ для підстанційного застосування
(3–6 кВ)

Загальний опис:

Розрядники перенапруги типу електростанції 3-6 kV серії HY₅WZ₁ призначені для надійного захисту електричних систем середньої напруги від перенапружень, що виникають у результаті ударів молнії або комутаційних процесів. Вони використовуються на розподільних підстанціях, трансформаторних станціях, промислових об’єктах та інших енергетичних установках.

Ці розрядники перенапруги типу електростанції побудовані на основі оксидів металів (MOA — Metal Oxide Arresters), що забезпечує високу стабільність характеристик, швидке реагування на перенапругу та довгий термін служби без необхідності технічного обслуговування. На відміну від традиційних громоуловників з ковзаючими розрядниками, ці моделі не потребують повторного скидання після спрацьовування.

Модельний ряд:

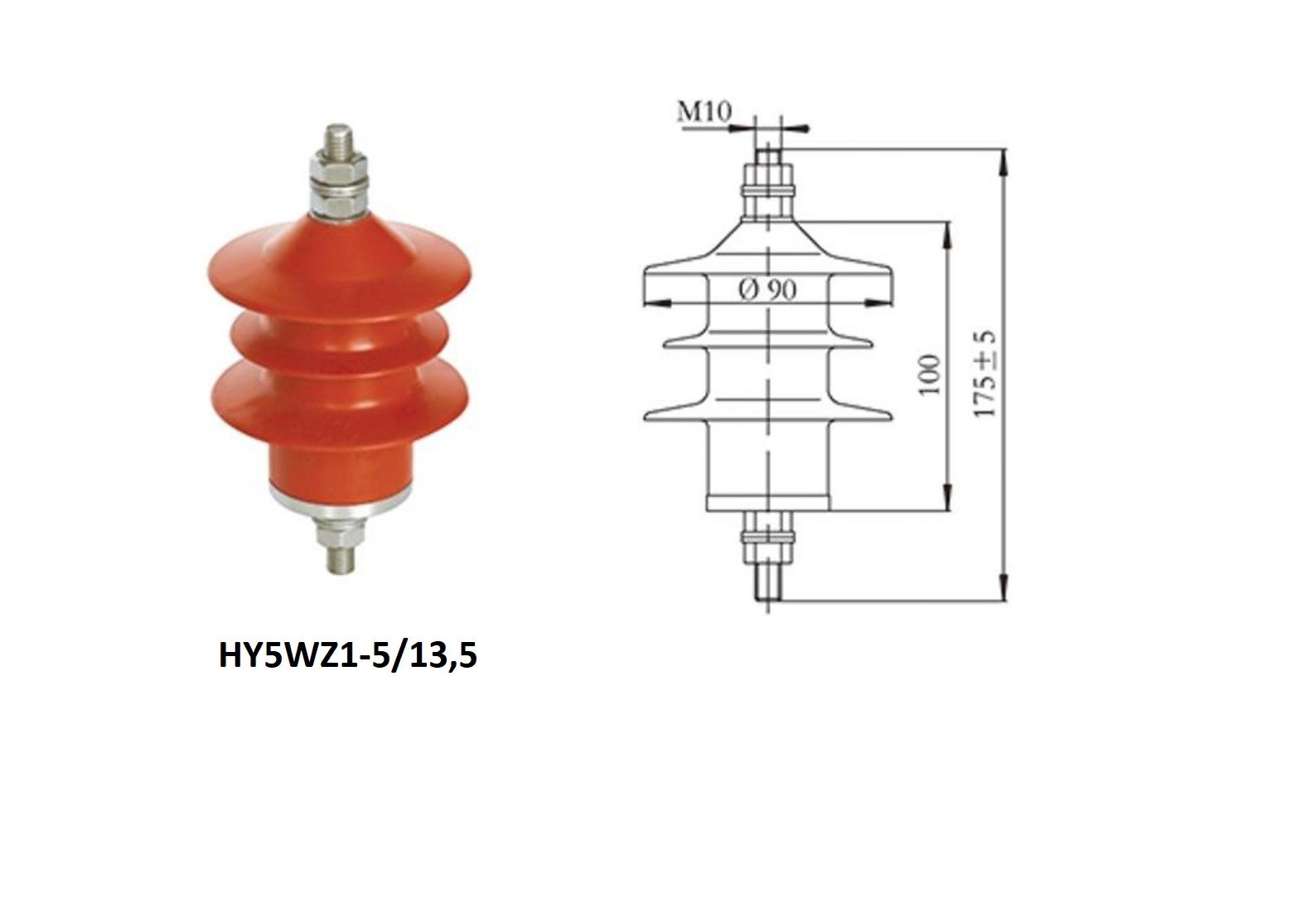

1. HY₅WZ₁-5/13.5
Базова модель для мереж низької напруги 3 кВ. Підходить для загального захисту вторинних систем живлення, малопотужних трансформаторів та розподільних щитів.

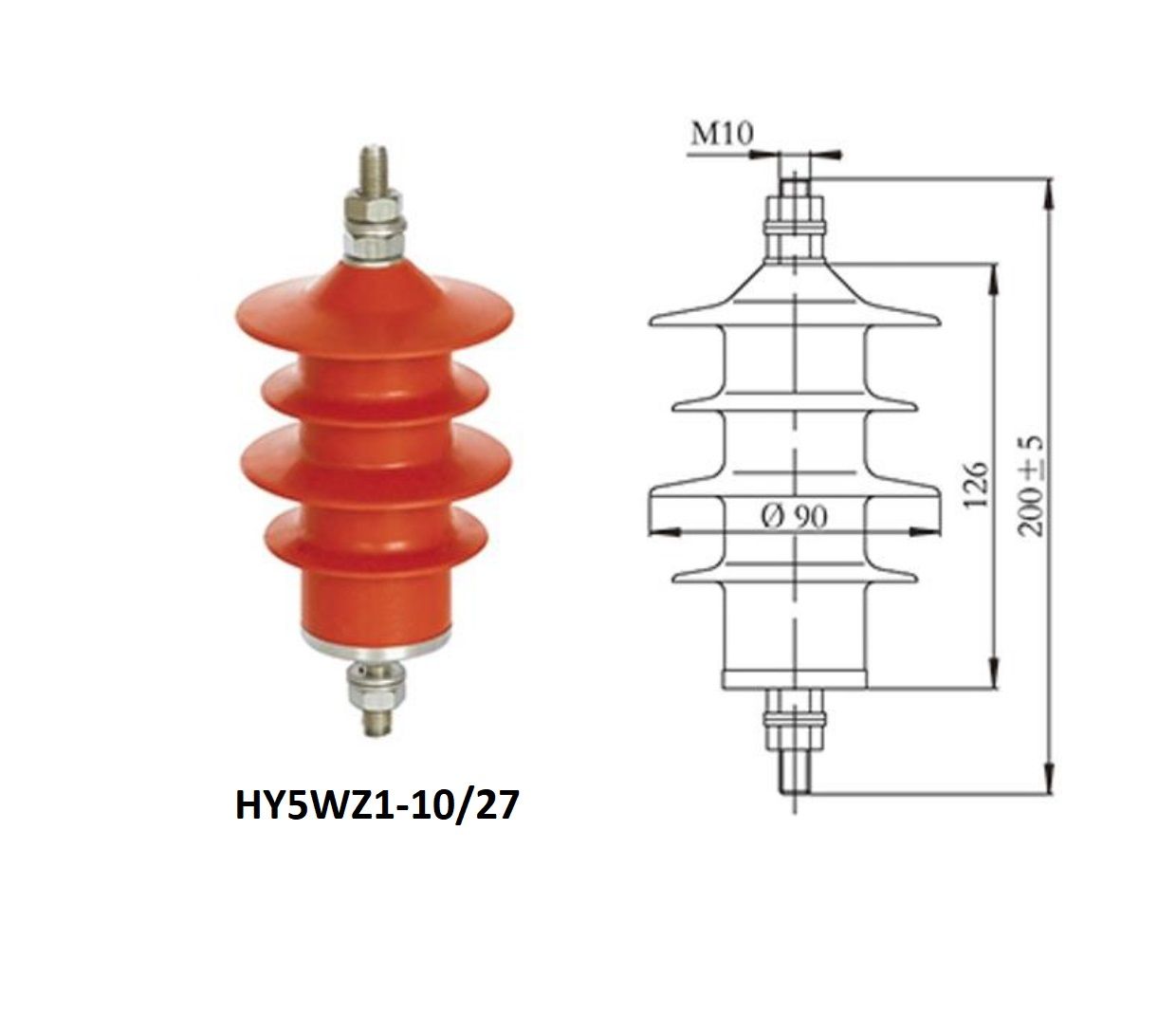

2. HY₅WZ₁-10/27
Універсальна модель для мереж середньої напруги 6 кВ. Ідеально підходить для захисту ліній електропередач, розподільних пристроїв та трансформаторів.

3. HY₅WZ₁-10/24
Модифікована версія громоуловника з оптимізованими характеристиками залишкового напруження. Особливо рекомендується для захисту чутливого обладнання в умовах високочастотних перенапружень.

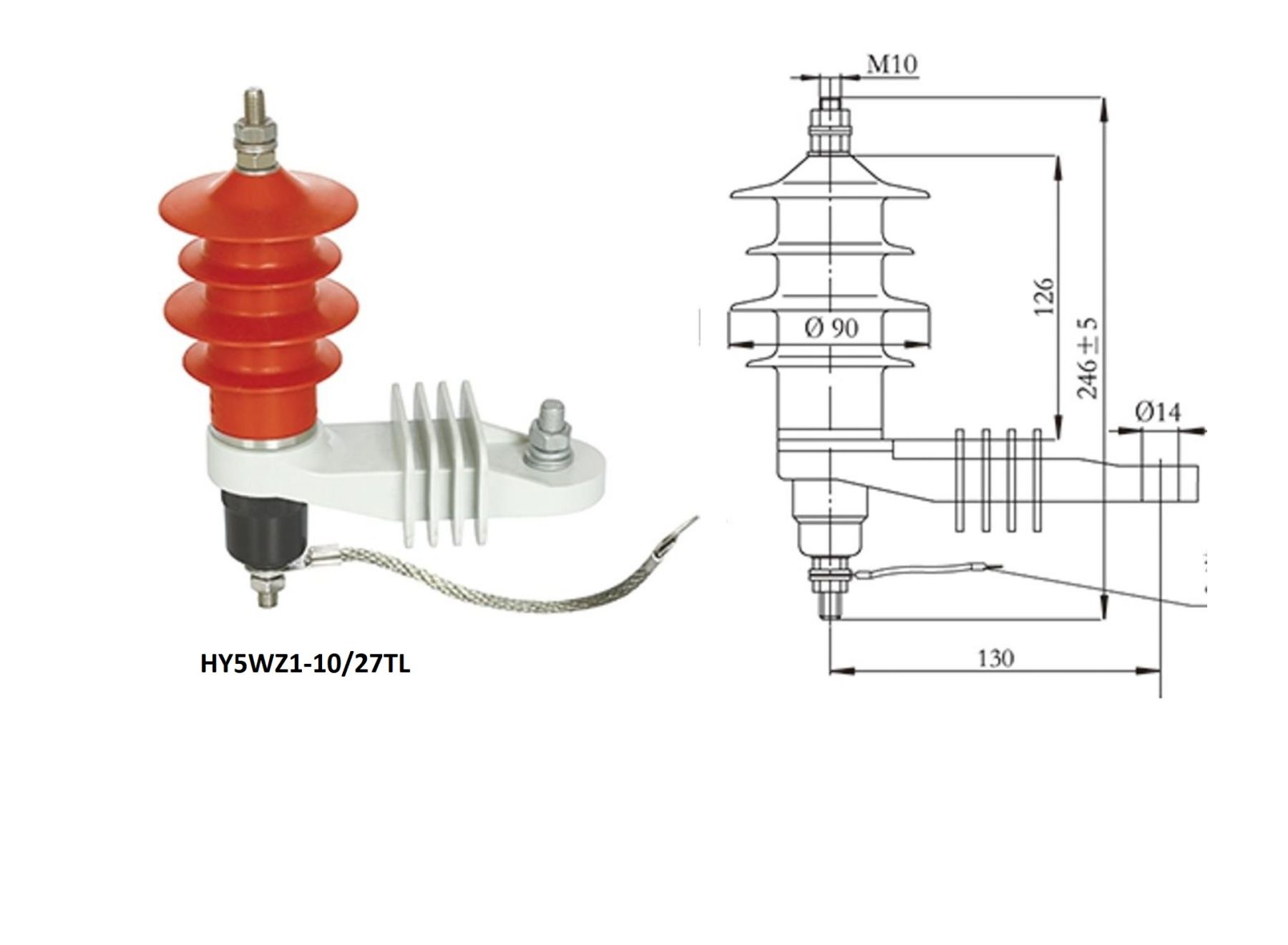

4. HY₅WZ₁-10/27TL
Термочутлива модель з механізмом автоматичного відключення (TL). У разі перегріву або внутрішнього пошкодження громоуловник автоматично відключається від мережі, забезпечуючи додатковий рівень безпеки для обслуговуючого персоналу та системи в цілому.

Технічні характеристики:

Використання розрядника	Модель розрядника	Номінальна напруга розрядника	Номінальна напруга системи	Безперервна робоча напруга розрядника	Еталонна напруга постійного струму при 1mA D.C ≥	Залишкова напруга			Пропускна здатність			Струм витоку при 0,75U1mA ≤	Уніфікований шлях витоку ≥	Вага
		Номінальна напруга розрядника	Номінальна напруга системи	Безперервна робоча напруга розрядника	Еталонна напруга постійного струму при 1mA D.C ≥	При грозовому імпульсі 8/20 5 kA	Імпульсний струм 1/10 5 kA	Імпульсний струм 30/60 0,25 kA	Квадратичний струм (2 ms)	Повторюване перенесення заряду	4/10 високий струм	Струм витоку при 0,75U1mA ≤	Уніфікований шлях витоку ≥	Вага
		Ефективне значення (kV)			kV	Пікове значення ≤ (kV)			A	C	kA	μ A	mm/kV	kg
Z	HY5WZ1-5/13,5	5	3	4	7,2	13,5	15,5	11,5	200	0,4	65	50	53,7	0,9
Z	HY5WZ1-10/27	10	6	8	14,4	27	31	23	200	0,4	65	50	53,7	1,2
Z	HY5WZ1-10/24	10	6	8	14,4	24	27,6	20,4	200	0,4	65	50	53,7	1,2
Z	HY5WZ1-10/27TL	10	6	8	14,4	27	31	23	200	0,4	65	50	53,7	1,9

Переваги:

Надійний захист від перенапружень завдяки високоякісному оксидно-цинковому матеріалу
Компактні розміри та простота встановлення
Довгий термін служби без технічного обслуговування
Різні модифікації: стандартні та з термочутливим відключенням
Сумісність з мережами 3–6 кВ

Область застосування:

Розподільні підстанції 6 кВ
Промислові електромережі
Трансформаторні станції
Лінії електропередач середньої напруги
Електроустановки з підвищеними вимогами до безпеки

Характеристики

Призначення:

захист мереж
Спосіб установлення:

внутрішній
Рівень напруги:

середньої напруги (3-6 кВ)
Тип ізоляції:

полімерний
