Розрядники перенапруги типу електростанції YH₅WZ для підстанційного застосування (10 кВ)
Загальний опис:
Розрядники перенапруги типу електростанції серії YH₅WZ призначені для надійного захисту електричних систем середньої напруги (10 кВ) від перенапружень, що виникають у результаті ударів молнії або комутаційних процесів. Вони широко використовуються на розподільних підстанціях, трансформаторних станціях, лініях електропередач та інших об’єктах енергетичної інфраструктури.
Ці пристрої побудовані на основі оксиду цинку (MOA — Metal Oxide Arresters), що забезпечує високу стабільність характеристик, швидке реагування на перенапругу та тривалий термін служби без потреби в обслуговуванні. На відміну від класичних моделей, громоуловники не мають ковзаючих розрядників, тому не потребують повторного скидання після спрацьовування.
Модельний ряд:
1. YH₅WZ₁-12/32.4(1), YH₅WZ₁-15/40.5(2)
Базові моделі для загального захисту мереж 10 кВ залежно від способу заземлення нейтральної точки. Підходять для встановлення на вторинних лініях, розподільних щитах та малопотужних трансформаторах.

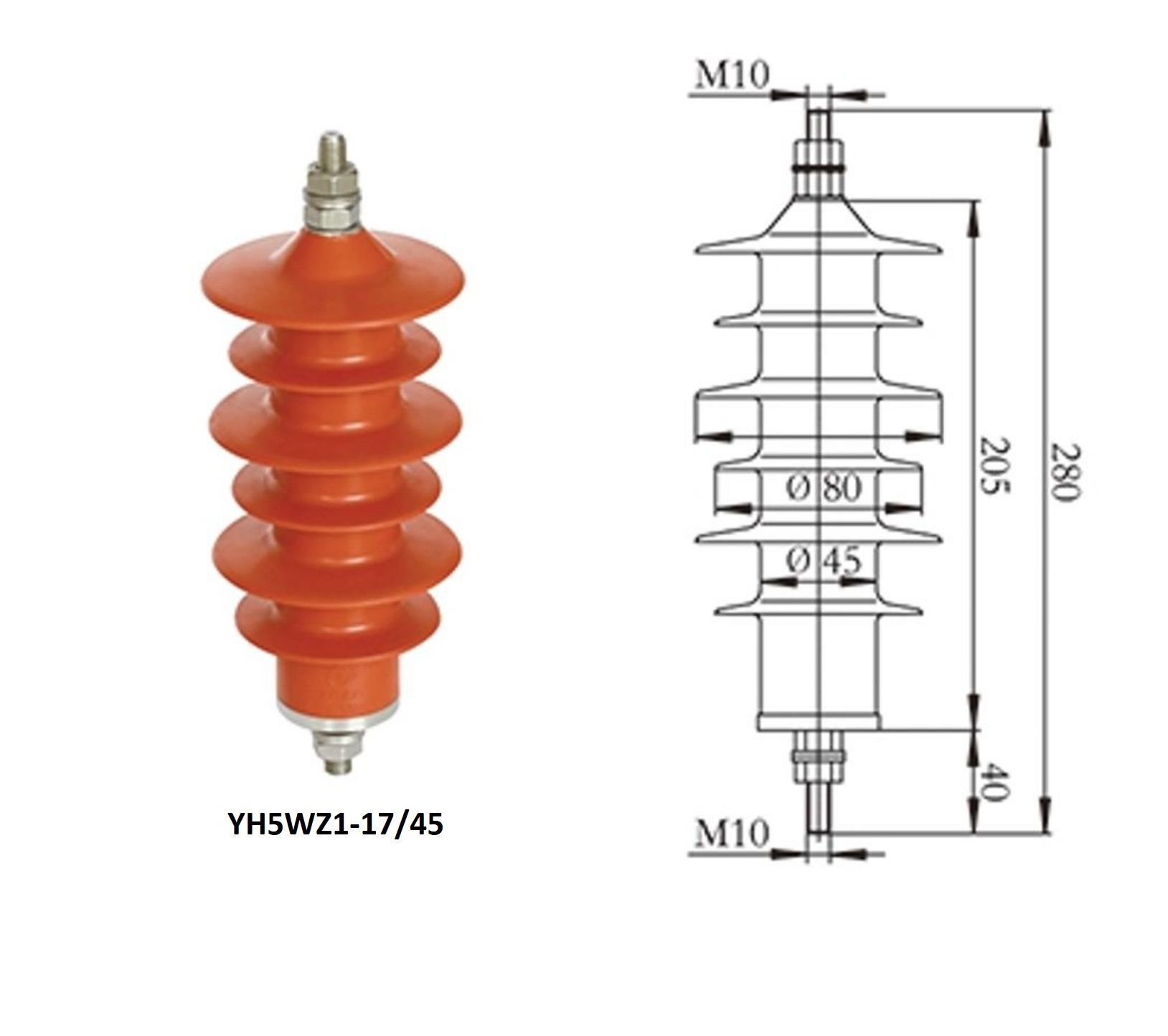

2. YH₅WZ₁-17/45, YH₅WZ₁-17/42
Модифіковані версії з оптимізованими параметрами залишкового напруження. Особливо рекомендуються для захисту чутливого та важливого обладнання в умовах високочастотних перенапружень.

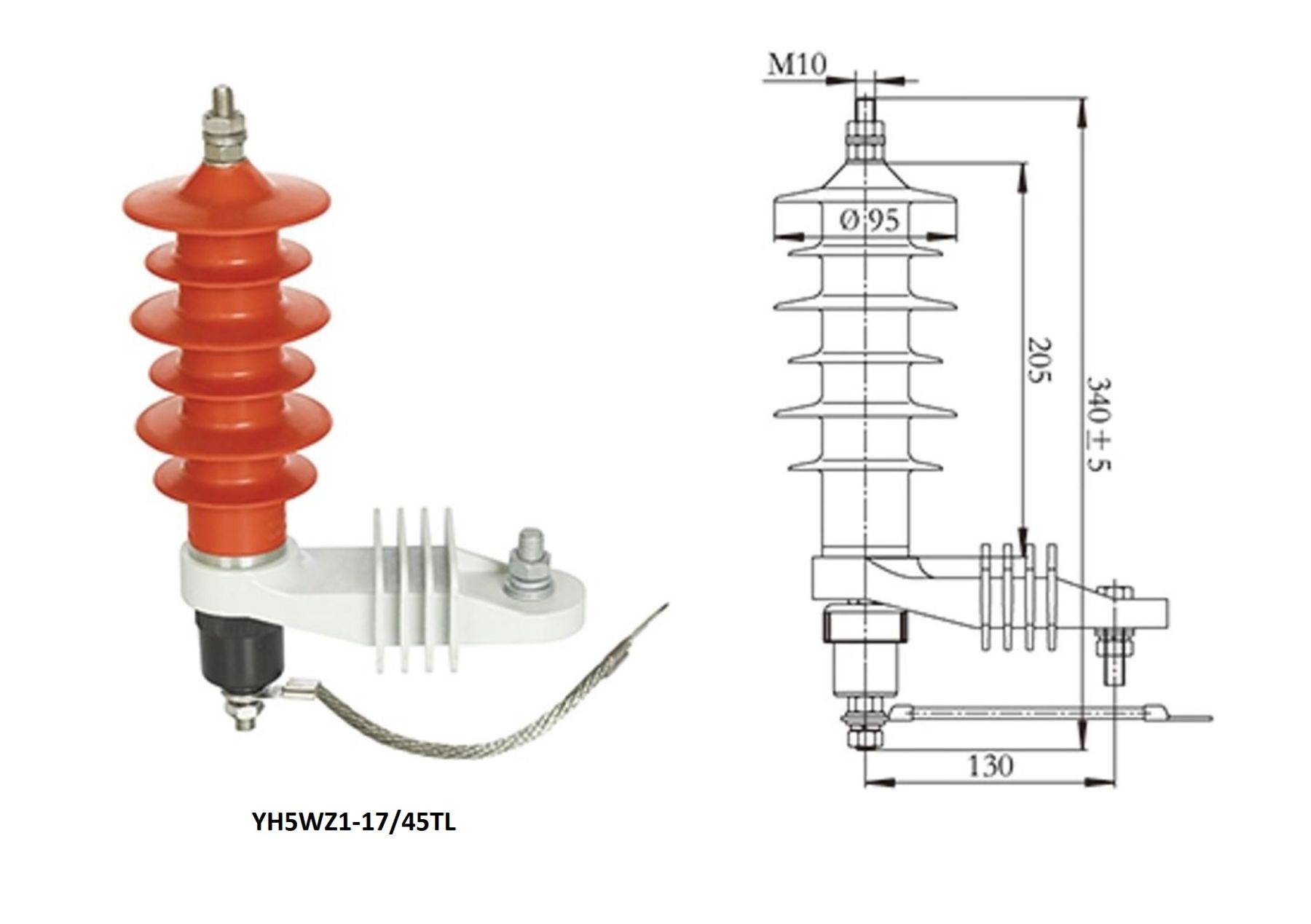

3. YH₅WZ₁-12/32.4TL, YH₅WZ₁-17/45TL
Термочутливі моделі з механізмом автоматичного відключення (TL). У разі внутрішнього пошкодження або перегріву громоуловник автоматично відключається від мережі, забезпечуючи додатковий рівень безпеки.

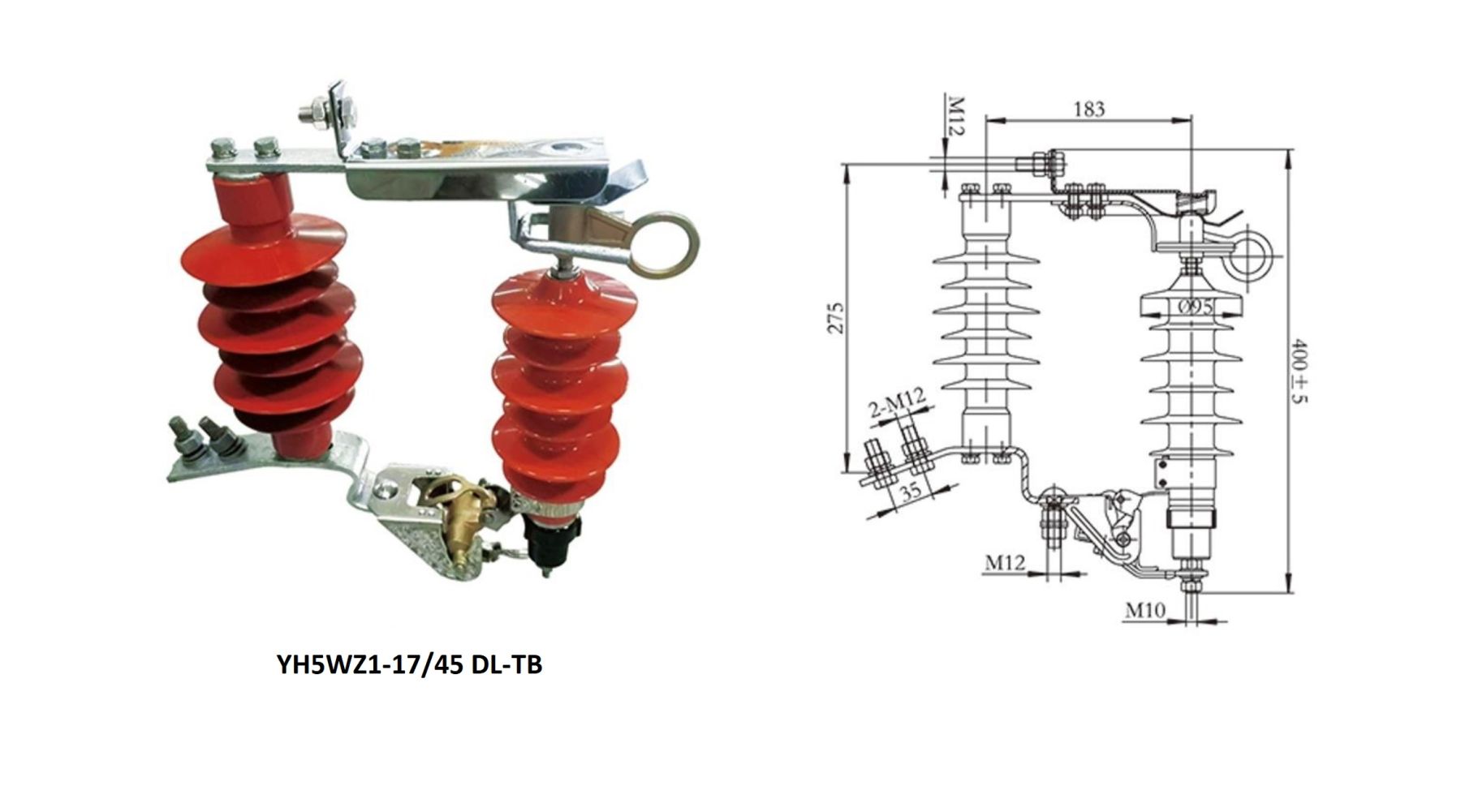

4. YH₅WZ₁-17/45DL-TB
Комбінована модель з дистанційним сигналізаційним механізмом (DL) та автоматичним відключенням (TB) . Дозволяє оперативно отримувати повідомлення про вихід громоуловника з ладу та відключати його з боку мережі. Підходить для систем з підвищеними вимогами до контролю стану обладнання.
Технічні характеристики:
|
Використання розрядника |
Модель розрядника |
Номінальна напруга |
Номінальна напруга |
Безперервна робоча |
Еталонна напруга |
Залишкова |
Пропускна здатність |
Струм витоку при |
Уніфікований шлях |
Вага |
||||
|
При грозовому |
Імпульсний струм |
Імпульсний струм |
Квадратичний |
Повторюване |
4/10 високий |
|||||||||
|
Ефективне значення (kV) |
kV |
Пікове значення ≤ (kV) |
A |
C |
kA |
μ A |
mm/kV |
kg |
||||||
|
Z |
HY5WZ2-12/32,4(1) |
12 | 10 | 9,6 | 17,4 | 32,4 | 37,2 | 27,6 | 200 | 0,4 | 65 | 50 | 53,7 | 1,5 |
|
Z |
HY5WZ2-15/40,5(2) |
15 | 10 | 12 | 21,8 | 40,5 | 46,5 | 34,5 | 200 | 0,4 | 65 | 50 | 53,7 | 1,5 |
|
Z |
YH5WZ1-17/45 |
17 | 10 | 13,6 | 24 | 45 | 51,8 | 38,3 | 200 | 0,4 | 65 | 50 | 53,7 | 1,2 |
|
Z |
HY5WZ2-17/42 |
17 | 10 | 13,6 | 24 | 42 | 48,3 | 35,7 | 200 | 0,4 | 65 | 50 | 53,7 | 1,2 |
|
Z |
HY5WZ2-12/32,4TL |
12 | 10 | 9,6 | 17,4 | 32,4 | 37,2 | 27,6 | 200 | 0,4 | 65 | 50 | 53,7 | 2 |
|
Z |
YH5WZ1-17/45TL |
17 | 10 | 13,6 | 24 | 45 | 51,8 | 38,3 | 200 | 0,4 | 65 | 50 | 53,7 | 2 |
|
Тип |
YH5WZ1-17/45 DL- |
17 | 10 | 13,6 | 24 | 45 | 51,8 | 38,3 | 200 | 0,4 | 65 | 50 | 53,7 | 4 |
ПРИМІТКА: (1) Для мережі з нейтральною точкою, заземленою через низький резистор. (2) Для мережі з нейтральною точкою, заземленою через котушку для гасіння дуги.
Переваги:
- Висока ефективність захисту завдяки матеріалам на основі оксиду цинку
- Сумісність з мережами 10 кВ різних конфігурацій
- Різні модифікації: стандартні, з термочутливим відключенням, з дистанційною сигналізацією
- Компактність, простота встановлення та довгий термін служби
- Автоматичний контроль стану та відключення для моделей TL та DL-TB
Область застосування:
- Розподільні підстанції 10 кВ
- Промислові та міські електромережі
- Лінії електропередач середньої напруги
- Трансформаторні станції та розподільні пункти
- Електроустановки з підвищеними вимогами до надійності та безпеки
-
Призначення:захист мереж
-
Спосіб установлення:внутрішній
-
Рівень напруги:середньої напруги (10 кВ)
-
Тип ізоляції:полімерний
