Розрядник підвісний з послідовним розривом 220 kV
Загальний опис:
Розрядник підвісний з послідовним розривом серії YH₁₀CX / YH₁₀CX₂ призначені для надійного захисту електричних систем напруги 220 кВ від перенапружень, що виникають у результаті ударів молнії або комутаційних процесів. Ці пристрої особливо придатні для застосування на лініях електропередач високої напруги.
Розрядник підвісний з послідовним розривом побудовані на основі оксиду цинку (MOA — Metal Oxide Arresters ) і мають додатковий проміжок (gap), який забезпечує надійний захист від перенапружень заввишки певного значення. Це дозволяє обмежити потенційні пошкодження обладнання в умовах надзвичайно високих перенапружень.
Модельний ряд:
-

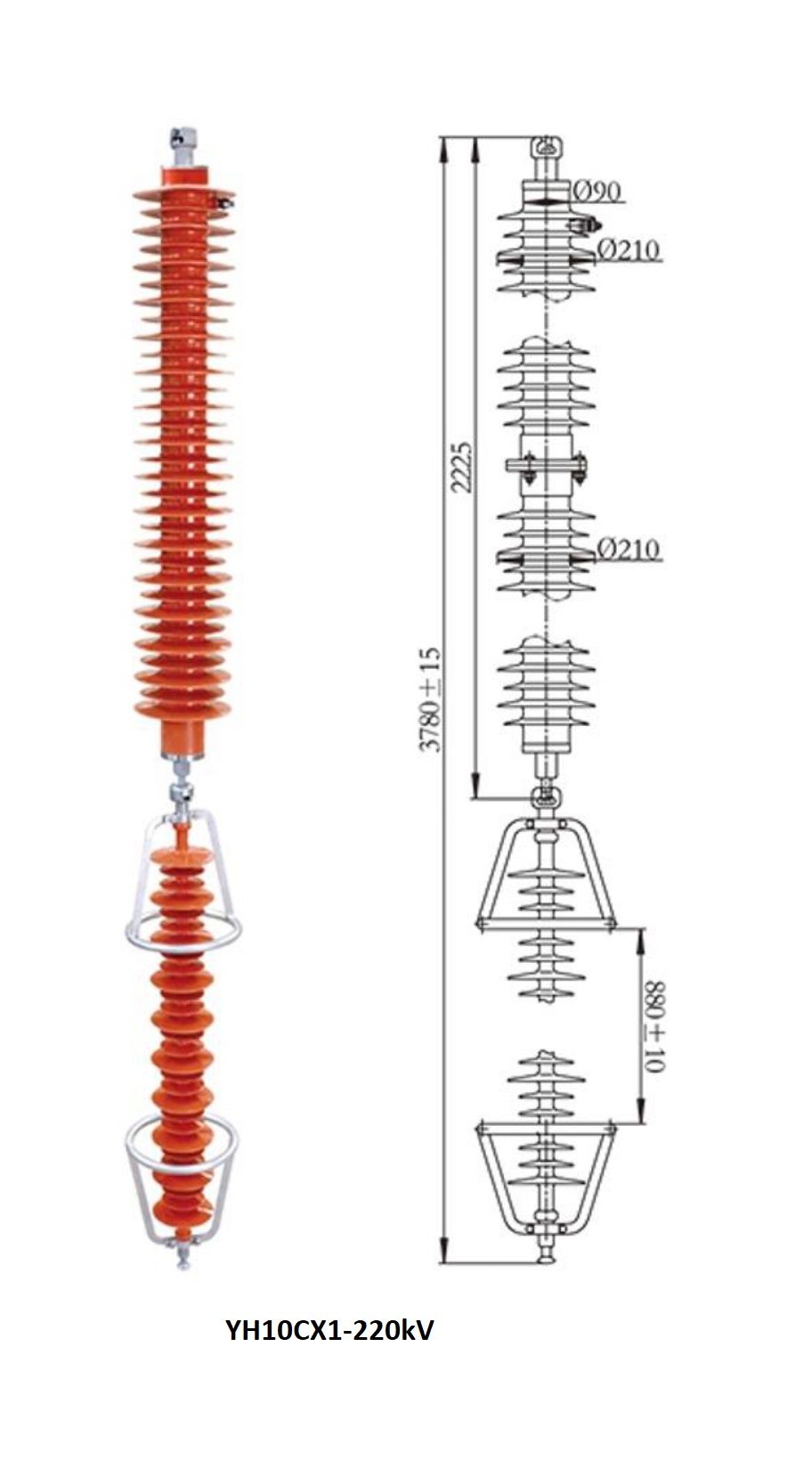

YH₁₀CX-180/470
- Розрядник для систем напруги 220 кВ.
- Призначений для загального захисту обладнання в мережах 220 кВ.
-
YH₁₀CX-192/500
- Модель для систем напруги 220 кВ з оптимізованими характеристиками залишкового напруження.
- Особливо рекомендована для захисту важливого обладнання.
-
YH₁₀CX-204/592
- Розрядникк для систем напруги 220 кВ з підвищеними параметрами залишкового напруження.
- Підвищені характеристики для більш надійного захисту важливого обладнання.
-

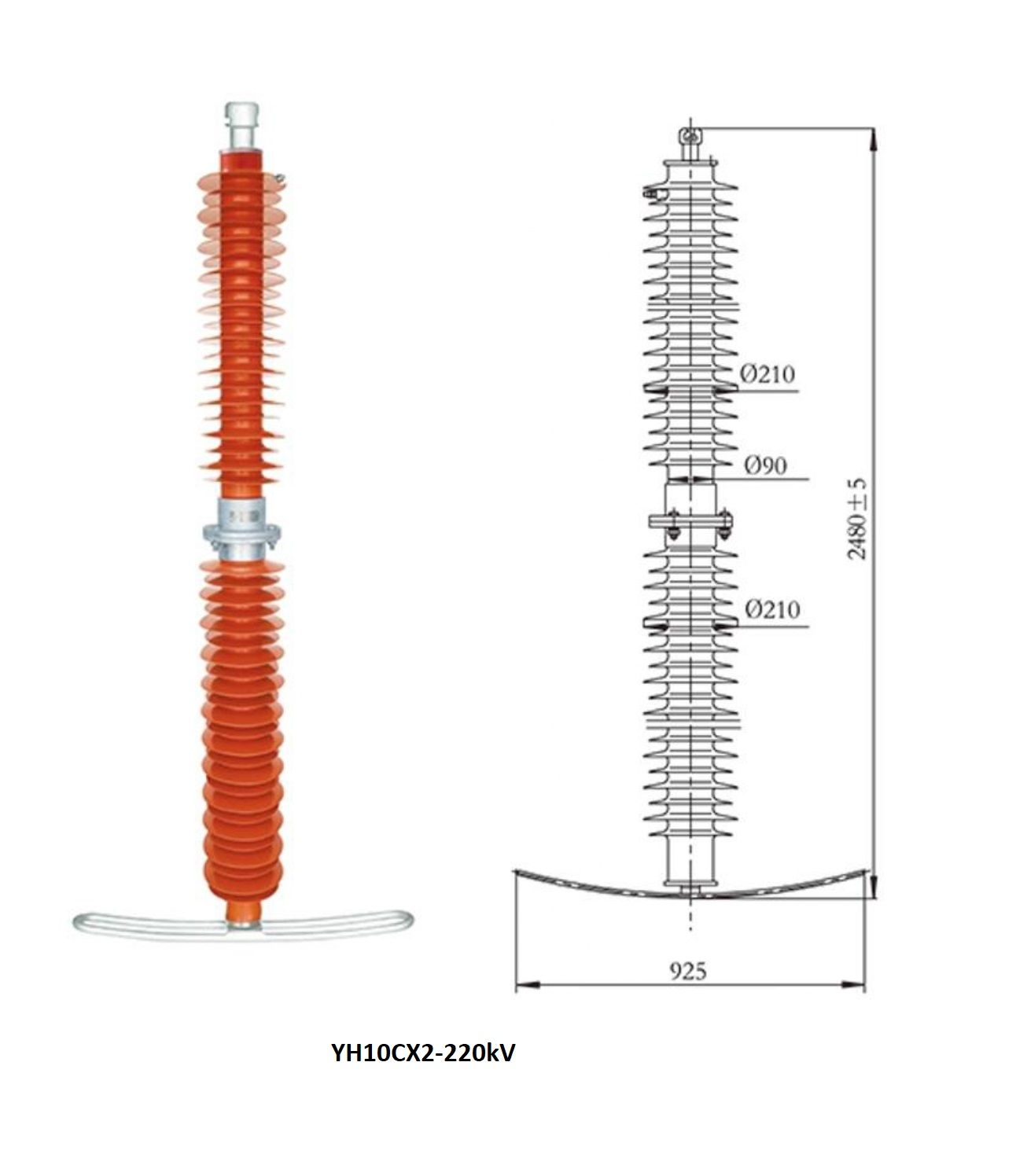

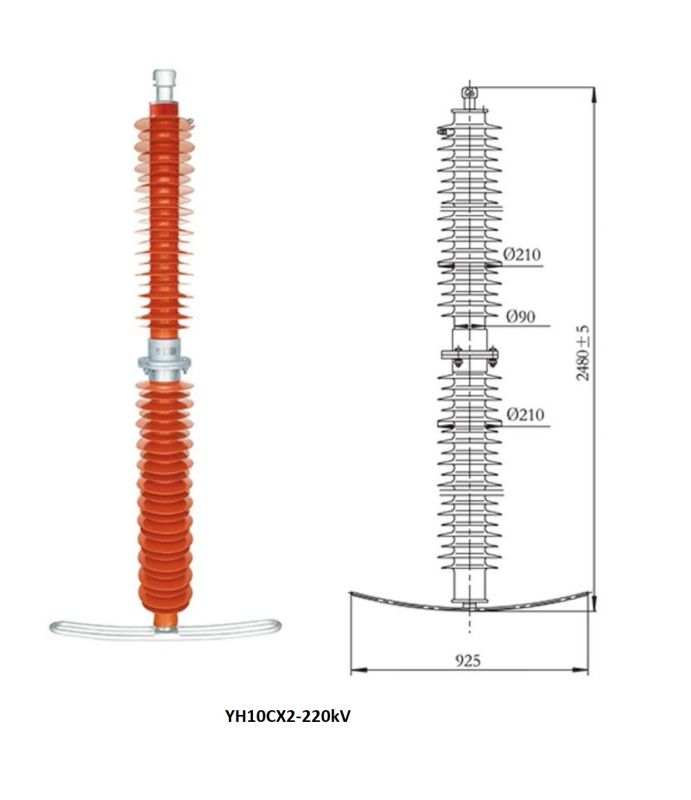

YH₁₀CX₂-180/470
- Модифікована версія для систем напруги 220 кВ.
- Особливо придатна для захисту обладнання в умовах високих перенапружень.
-
YH₁₀CX₂-192/500
- Розрядник для систем напруги 220 кВ з оптимізованими характеристиками залишкового напруження.
- Підвищені параметри для більш надійного захисту важливого обладнання.
-
YH₁₀CX₂-204/592
- Модель для систем напруги 220 кВ з підвищеними характеристиками залишкового напруження.
- Особливо рекомендована для захисту важливого обладнання в умовах високих перенапружень.
Технічні характеристики:
|
Використання розрядника |
Модель розрядника |
Номінальна напруга |
Номінальна напруга |
Безперервна робоча |
Еталонна напруга |
Залишкова |
Пропускна здатність |
Струм витоку при |
Уніфікований шлях |
Вага |
||||
|
При грозовому |
Імпульсний струм |
Імпульсний струм |
Квадратичний |
Повторюване |
4/10 високий |
|||||||||
|
Ефективне значення (kV) |
kV |
Пікове значення ≤ (kV) |
A |
C |
kA |
μ A |
mm/kV |
kg |
||||||
| СХ | YH10CX1-180/470 | 180 | 220 | 144 | 260 | 470 | 528 | 400 | 800 | 1,6 | 100 | 50 | 53,7 | 100 |
| СХ | YH10CX1-192/500 | 192 | 220 | 156,8 | 272 | 500 | 560 | 424 | 800 | 1,6 | 100 | 50 | 53,7 | 100 |
| СХ | YH10CX1-204/592 | 204 | 220 | 159 | 296 | 592 | 664 | 455 | 800 | 1,6 | 100 | 50 | 53,7 | 100 |
| СХ | YH10CX2-180/470 | 180 | 220 | 144 | 260 | 470 | 528 | 400 | 800 | 1,6 | 100 | 50 | 53,7 | 100 |
| СХ | YH10CX2-192/500 | 192 | 220 | 156,8 | 272 | 500 | 560 | 424 | 800 | 1,6 | 100 | 50 | 53,7 | 100 |
| СХ | YH10CX2-204/592 | 204 | 220 | 159 | 296 | 592 | 664 | 455 | 800 | 1,6 | 100 | 50 | 53,7 | 100 |
Переваги:
- Висока ефективність захисту завдяки матеріалам на основі оксиду цинку
- Додатковий проміжок забезпечує надійний захист від надзвичайно високих перенапружень
- Різні модифікації: стандартні та з підвищеними параметрами залишкового напруження
- Компактність та простота встановлення
- Довгий термін служби без технічного обслуговування
Область застосування:
- Лінії електропередач високої напруги
- Промислові та міські електромережі
- Захист важливого обладнання в умовах високих перенапружень
-
Призначення:захист мереж
-
Спосіб установлення:наружній
-
Рівень напруги:середньої напруги (220 кВ)
-
Тип ізоляції:полімерний
