Розрядник підвісний з послідовним розривом 110 kV

Розрядник підвісний з послідовним розривом 110 kV Розрядник підвісний з послідовним розривом 110 kV
Розрядник підвісний з послідовним розривом 110 kV
Розрядник підвісний з послідовним розривом 110 kV
( 3 )
DLBF
Залишити відгук
Немає на складі
Під замовлення
В наявності
0,00 грн
0,00 грн

Немає на складі

Каталоги обладнання

   LIAOCHENG HUARUI ELECTRIC

   DALIAN NORTH INSTRUMENT TRANSFORMER GROUP 2

   NAN RUI ELECTRICAL

Опис Характеристики Відгуки
Опис

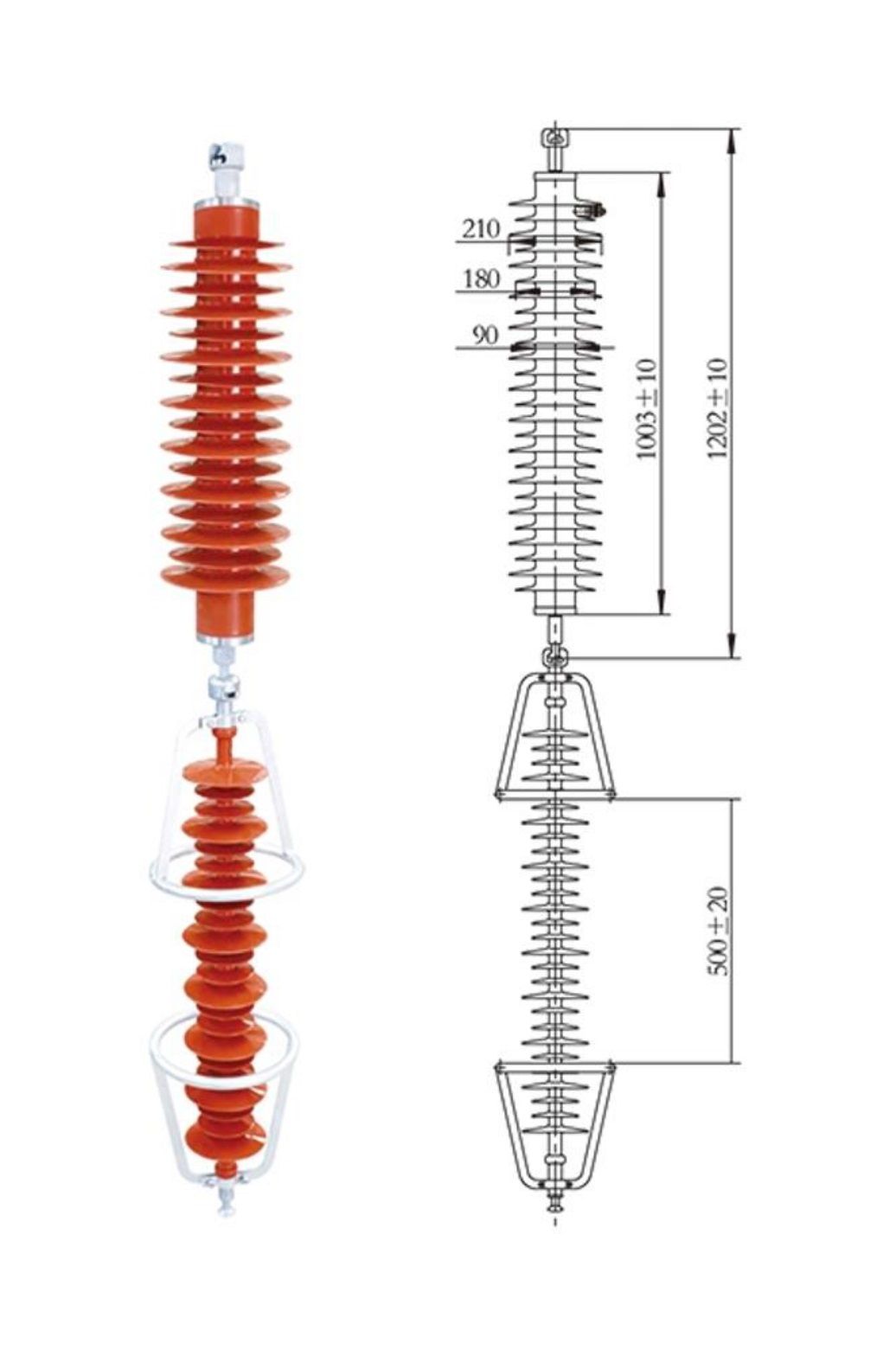

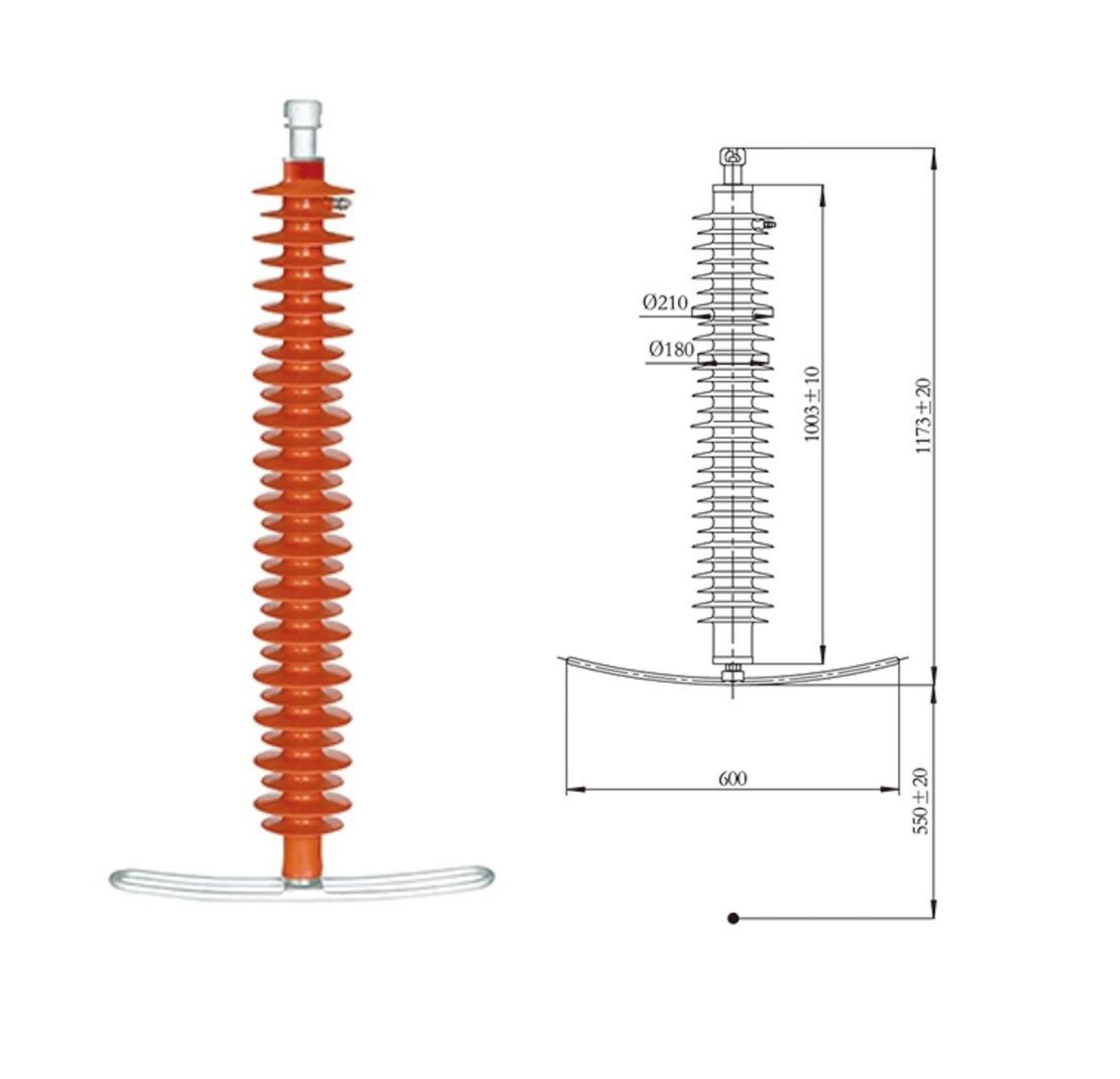

Розрядник підвісний з послідовним розривом 110 kV

Загальний опис:

Розрядник підвісний з послідовним розривом серії YH₅CX / YH₁₀CX призначені для надійного захисту електричних систем напруги 110 кВ від перенапружень, що виникають у результаті ударів молнії або комутаційних процесів. Ці пристрої особливо придатні для застосування на лініях електропередач середньої та високої напруги.

Розрядник підвісний з послідовним розривом побудовані на основі оксиду цинку (MOA — Metal Oxide Arresters ) і мають додатковий проміжок (gap), який забезпечує надійний захист від перенапружень заввишки певного значення. Це дозволяє обмежити потенційні пошкодження обладнання в умовах надзвичайно високих перенапружень.

Модельний ряд:

  1. YH₅CX-90/235

    • Розрядник для систем напруги 110 кВ.
    • Призначений для загального захисту обладнання в мережах 110 кВ.

  2. YH₅CX-96/250

    • Модель для систем напруги 110 кВ з оптимізованими характеристиками залишкового напруження.
    • Особливо рекомендована для захисту важливого обладнання.

  3. YH₅CX-102/296

    • Розрядник для систем напруги 110 кВ з підвищеними параметрами залишкового напруження.
    • Підвищені характеристики для більш надійного захисту важливого обладнання.

  4. YH₁₀CX-90/235

    • Модифікована версія для систем напруги 110 кВ.
    • Особливо придатна для захисту обладнання в умовах високих перенапружень.

  5. YH₁₀CX-96/250

    • Розрядник для систем напруги 110 кВ з оптимізованими характеристиками залишкового напруження.
    • Підвищені параметри для більш надійного захисту важливого обладнання.

  6. YH₁₀CX-102/296

    • Модель для систем напруги 110 кВ з підвищеними характеристиками залишкового напруження.
    • Особливо рекомендована для захисту важливого обладнання в умовах високих перенапружень.
Технічні характеристики:

Використання розрядника

Модель розрядника

Номінальна напруга
розрядника

Номінальна напруга
системи

Безперервна робоча
напруга розрядника

Еталонна напруга
постійного струму при
1mA D.C ≥

Залишкова
напруга

Пропускна здатність

Струм витоку при
0,75U1mA ≤

Уніфікований шлях
витоку ≥

Вага

При грозовому
імпульсі 8/20 5(10)kA

Імпульсний струм
1/10 5(10)kA

Імпульсний струм
30/60 0.25(0,5) kA

Квадратичний
струм (2 ms)

Повторюване
перенесення
заряду

4/10 високий
струм

Ефективне значення (kV)

kV

Пікове значення ≤ (kV)

A

C

kA

μ A

mm/kV

kg
СХ YH5CX1-90/235 90 110 72 130 235 264 200 400 0,8 65 50 53,7 36
СХ YH5CX1-96/250 96 110 76,8 136 250 280 212 400 0,8 65 50 53,7 36
СХ YH5CX1-102/296 102 110 79,2 148 296 332 225 400 0,8 65 50 53,7 36
СХ YH10CX1-90/235 90 110 72 130 235 264 200 600 1,2 100 50 53,7 36
СХ YH10CX1-96/250 96 110 76,8 136 250 280 212 600 1,2 100 50 53,7 36
СХ YH10CX1-102/296 102 110 79,2 148 296 332 225 600 1,2 100 50 53,7 36
СХ YH5CX2-90/235 90 110 72 130 235 264 200 400 0,8 65 50 53,7 36
СХ YH5CX2-96/250 96 110 76,8 136 250 280 212 400 0,8 65 50 53,7 36
СХ YH5CX2-102/296 102 110 79,2 148 296 332 225 400 0,8 65 50 53,7 36
СХ YH10CX2-90/235 90 110 72 130 235 264 200 600 1,2 100 50 53,7 36
СХ YH10CX2-96/250 96 110 76,8 136 250 280 212 600 1,2 100 50 53,7 36
СХ YH10CX2-102/296 102 110 79,2 148 296 332 225 600 1,2 100 50 53,7 36

Переваги:

  • Висока ефективність захисту завдяки матеріалам на основі оксиду цинку
  • Додатковий проміжок забезпечує надійний захист від надзвичайно високих перенапружень
  • Різні модифікації: стандартні та з підвищеними параметрами залишкового напруження
  • Компактність та простота встановлення
  • Довгий термін служби без технічного обслуговування

Область застосування:

  • Лінії електропередач середньої та високої напруги
  • Промислові та міські електромережі
  • Защита важливого обладнання в умовах високих перенапружень
Характеристики
  • Призначення:
    захист мереж
  • Спосіб установлення:
    наружній
  • Рівень напруги:
    середньої напруги (110 кВ)
  • Тип ізоляції:
    полімерний
