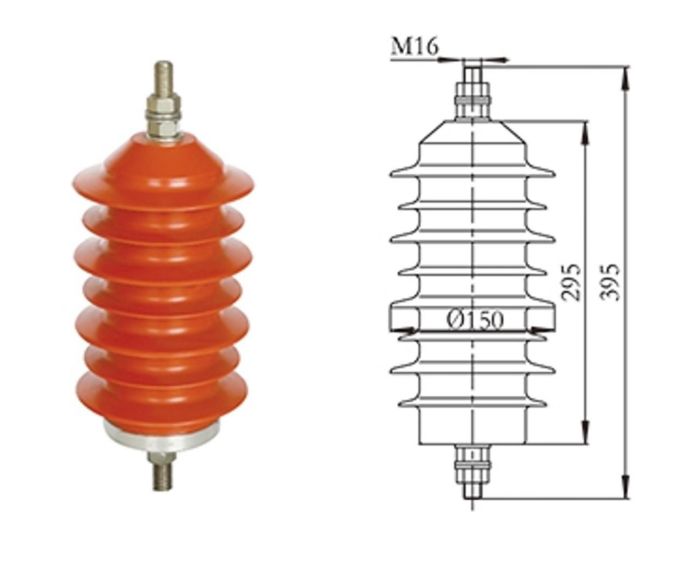

Розрядник перенапруг конденсаторного типу 3-20 kV

Головна
Розрядники (блискавкозахист)
Розрядники конденсаторного типу
Розрядник перенапруг конденсаторного типу 3-20 kV

( 3 )

Залишити відгук

Немає на складі

Під замовлення

В наявності

0,00 грн

Немає на складі

Каталоги обладнання

LIAOCHENG HUARUI ELECTRIC

DALIAN NORTH INSTRUMENT TRANSFORMER GROUP 2

NAN RUI ELECTRICAL

Опис

Розрядник перенапруг конденсаторного типу 3–20 кВ

Загальний опис:

Розрядник перенапруг конденсаторного типу, серії HY₅W призначені для надійного захисту електричних систем напруги 3–20 кВ , особливо для захисту генераторів від перенапружень, що виникають у результаті ударів молнії або комутаційних процесів. Ці пристрої забезпечують швидке та ефективне поглинання перенапружень, які можуть спричинити пошкодження генераторів та іншого важливого обладнання.

Розрядник перенапруг конденсаторного типу побудовані на основі оксиду цинку (MOA — Metal Oxide Arresters ), що забезпечує високу стабільність характеристик, швидке реагування на перенапругу та тривалий термін служби без потреби технічного обслуговування. Їх компактна конструкція дозволяє легко інтегрувати пристрої в існуючу електричну систему.

Модельний ряд:

HY₅W-4/9.5
- Розрядник для систем напруги 3 кВ.
- Призначений для захисту генераторів та іншого обладнання в мережах низької напруги.
HY₅W-8/18.7
- Модель для систем напруги 6 кВ.
- Особливо рекомендована для захисту важливого обладнання в умовах середньої напруги.
HY₅W-13.5/31
- Розрядник для систем напруги 10 кВ з підвищеними характеристиками залишкового напруження.
- Підвищені параметри для більш надійного захисту важливого обладнання.
HY₅W-17.5/40
- Модель для систем напруги 13.8 кВ.
- Особливо придатний для захисту важливого обладнання в умовах середньої та високої напруги.
HY₅W-20/45
- Розрядник для систем напруги 15.8 кВ.
- Задовольняє вимоги до захисту обладнання в умовах високих перенапружень.
HY₅W-23/51
- Модель для систем напруги 18 кВ.
- Підвищені характеристики для захисту важливого обладнання в умовах найвищих перенапружень.
HY₅W-25/56.2
- Розрядник для систем напруги 20 кВ.
- Особливо придатний для захисту важливого обладнання в умовах найвищих перенапружень.

Технічні характеристики:

Використання розрядника	Модель розрядника	Номінальна напруга розрядника	Номінальна напруга системи	Безперервна робоча напруга розрядника	Еталонна напруга постійного струму при 1mA D.C ≥	Залишкова напруга			Пропускна здатність			Струм витоку при 0,75U1mA ≤	Уніфікований шлях витоку ≥	Вага
		Номінальна напруга розрядника	Номінальна напруга системи	Безперервна робоча напруга розрядника	Еталонна напруга постійного струму при 1mA D.C ≥	При грозовому імпульсі 8/20 5kA	Імпульсний струм 1/10 5kA	Імпульсний струм 30/60 0,25 kA	Квадратичний струм (2 ms)	Повторюване перенесення заряду	4/10 високий струм	Струм витоку при 0,75U1mA ≤	Уніфікований шлях витоку ≥	Вага
		Ефективне значення (kV)			kV	Пікове значення ≤ (kV)			A	C	kA	μ A	mm/kV	kg
	HY5W1-4/9,5	4	3,15	3,2	5,7	9,5	10,7	7,6	600	1,2	65	50	53,7	1,5
	HY5W1-8/18,7	8	6,3	6,3	11,2	18,7	21	15	600	1,2	65	50	53,7	1,5
	HY5W1-13,5/31	13,5	10,5	10,5	18,6	31	34,7	25	800	1,6	65	50	53,7	2,5
	HY5W1-17,5/40	17,5	13,8	13,8	24,4	40	44,8	32	800	1,6	65	50	53,7	3
	HY5W1-20/45	20	15,75	15,8	28	45	50,4	36	800	1,6	65	50	53,7	4,5
	HY5W1-23/51	23	18,2	18	31,9	51	57,2	40,8	800	1,6	65	50	53,7	5,5
	HY5W1-25/56,2	25	20,22	20	35,4	56,2	62,9	45	800	1,6	65	50	53,7	5,9

Переваги:

Висока ефективність захисту завдяки матеріалам на основі оксиду цинку
Різні модифікації: стандартні та з підвищеними параметрами залишкового напруження
Компактність та простота встановлення
Довгий термін служби без технічного обслуговування

Область застосування:

Защита генераторів в мережах 3–20 кВ
Промислові та міські електромережі
Захист важливого обладнання в умовах високих перенапружень

Характеристики

Призначення:

захист мереж
Спосіб установлення:

внутрішній
Рівень напруги:

середньої напруги (3-20 кВ)
Тип ізоляції:

полімерний
