Розрядник перенапруг конденсаторного типу 3–10 кВ
Загальний опис:
Розрядник перенапруг конденсаторного типу, серії HY₂₅W призначені для надійного захисту електричних систем напруги 3–10 кВ , особливо для захисту електродвигунів від перенапружень, що виникають у результаті ударів молнії або комутаційних процесів. Ці пристрої забезпечують швидке та ефективне поглинання перенапружень, які можуть спричинити пошкодження двигунів та іншого важливого обладнання.
Розрядник перенапруг конденсаторного типу побудовані на основі оксиду цинку (MOA — Metal Oxide Arresters ), що забезпечує високу стабільність характеристик, швидке реагування на перенапругу та тривалий термін служби без потреби технічного обслуговування. Їх компактна конструкція дозволяє легко інтегрувати пристрої в існуючу електричну систему.
Модельний ряд:
-

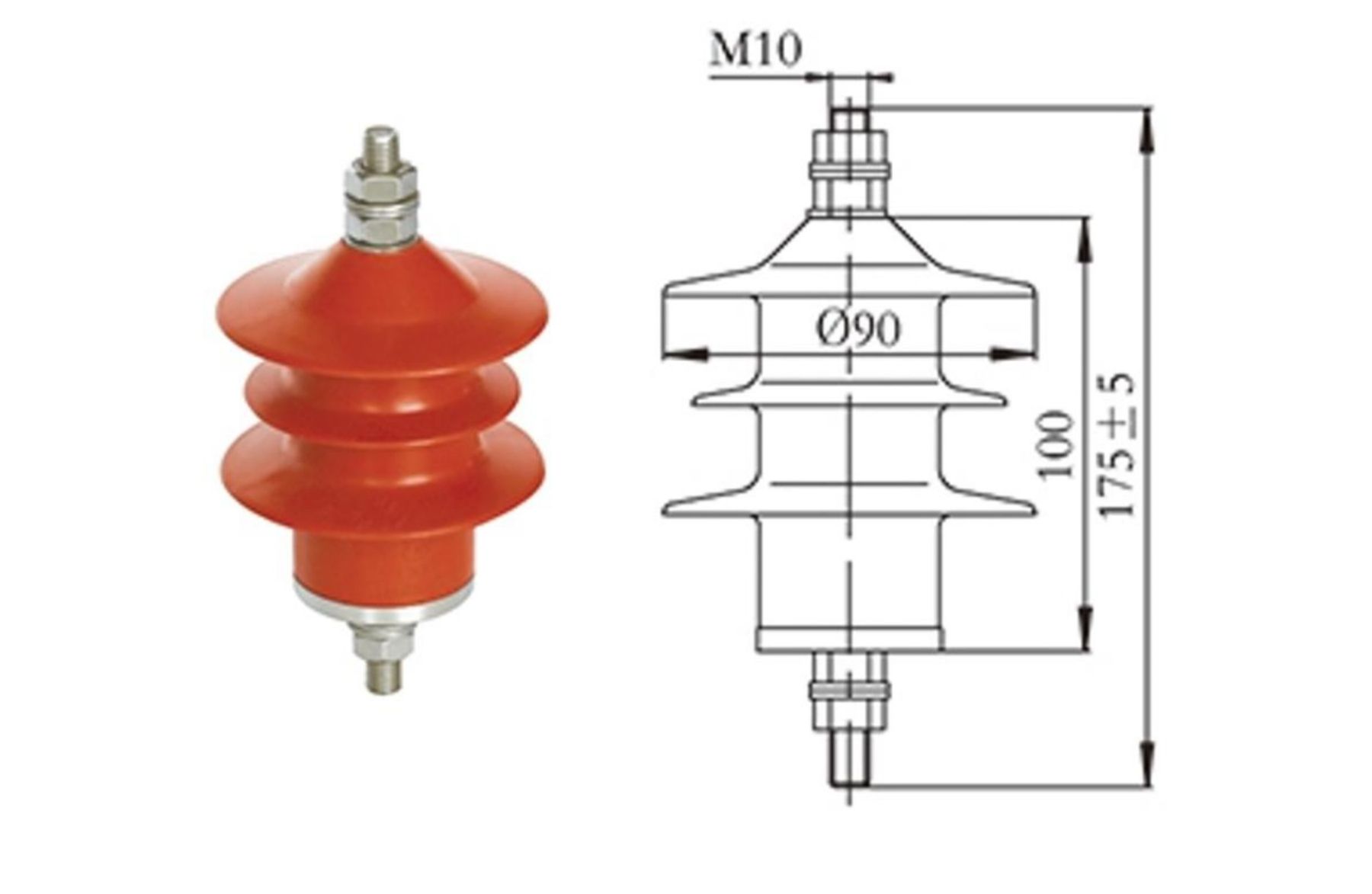

HY₂₅W-4/9.5
- Розрядник для систем напруги 3 кВ.
- Призначений для захисту електродвигунів та іншого обладнання в мережах низької напруги.
-

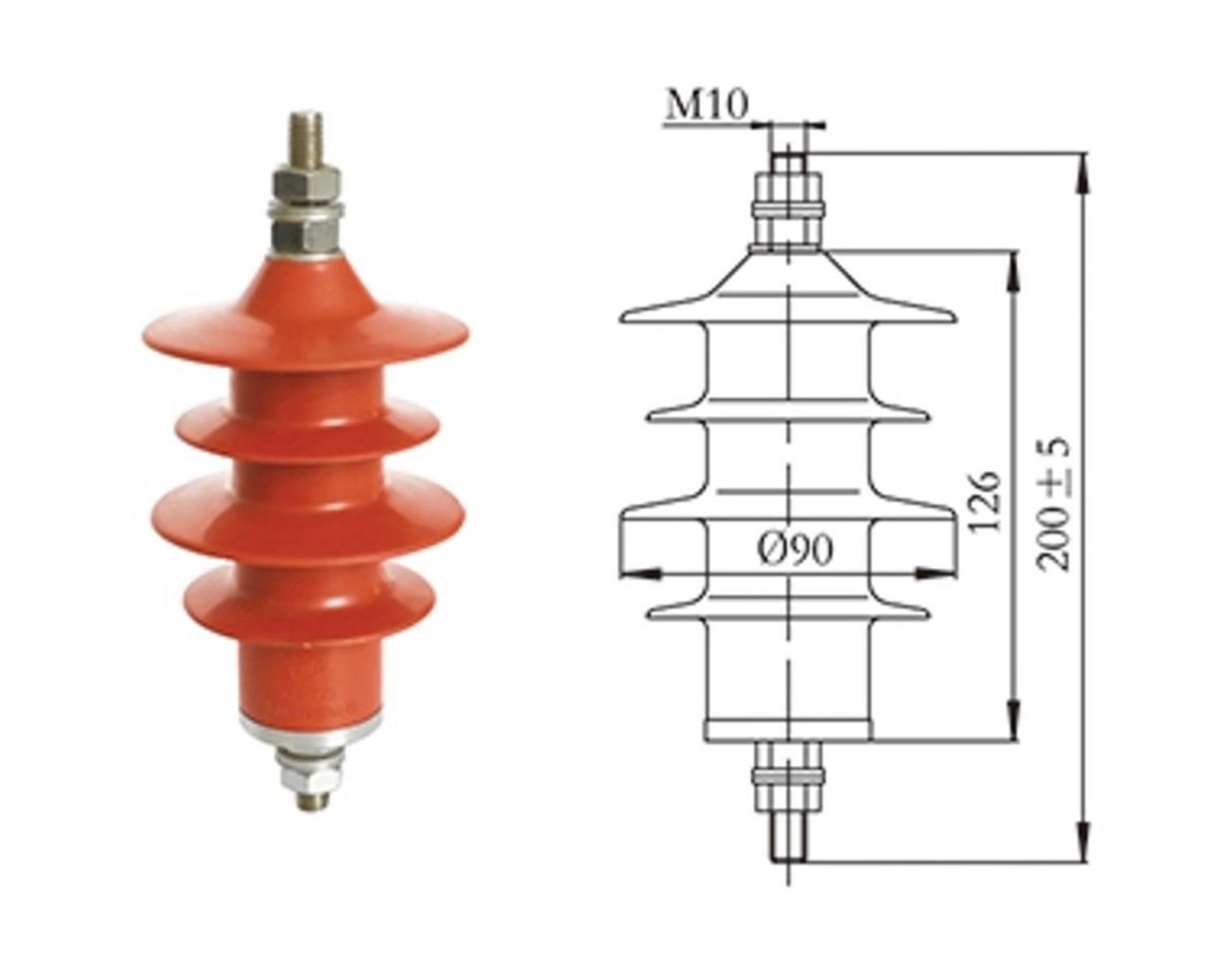

HY₂₅W-8/18.7
- Модель для систем напруги 6 кВ.
- Особливо рекомендована для захисту важливого обладнання в умовах середньої напруги.
-

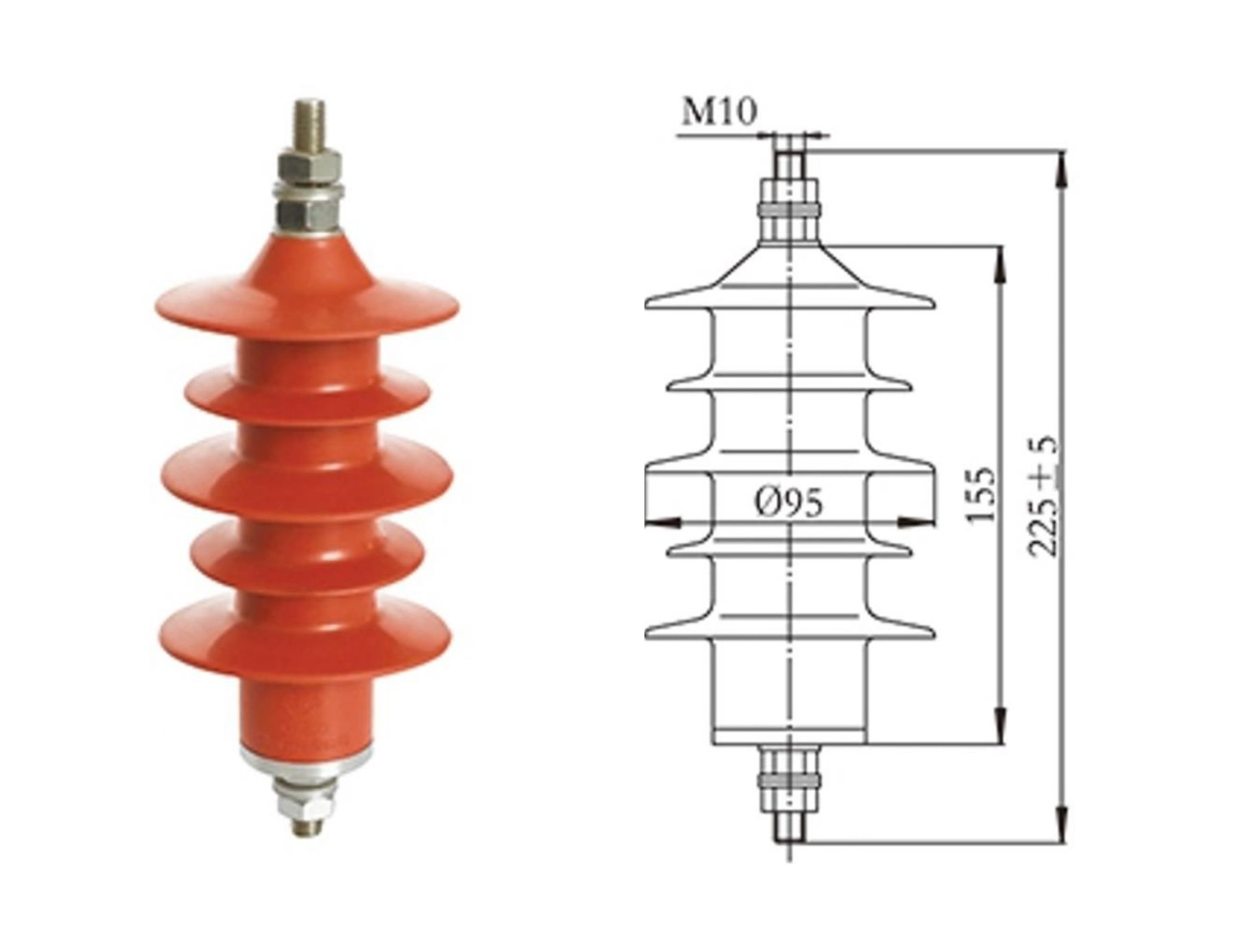

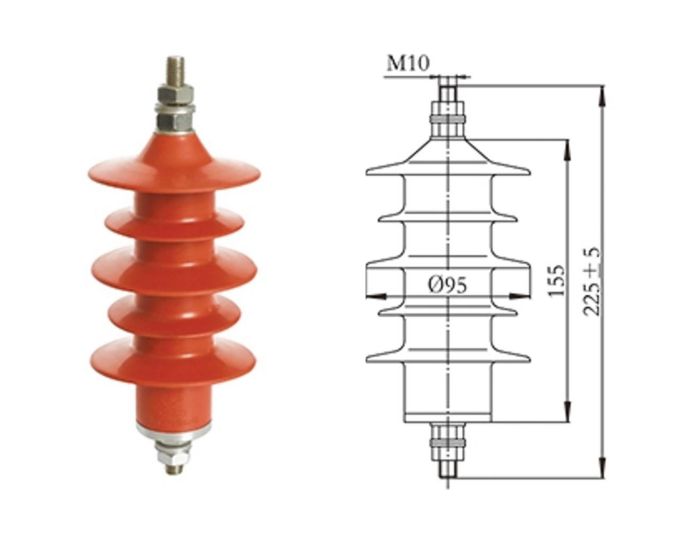

HY₂₅W-13.5/31
- Розрядник для систем напруги 10 кВ з підвищеними характеристиками залишкового напруження.
- Підвищені параметри для більш надійного захисту важливого обладнання.
Технічні характеристики:
|
Використання розрядника |
Модель розрядника |
Номінальна напруга |
Номінальна напруга |
Безперервна робоча |
Еталонна напруга |
Залишкова |
Пропускна здатність |
Струм витоку при |
Уніфікований шлях |
Вага |
||||
|
При грозовому |
Імпульсний струм |
Імпульсний струм |
Квадратичний |
Повторюване |
4/10 високий |
|||||||||
|
Ефективне значення (kV) |
kV |
Пікове значення ≤ (kV) |
A |
C |
kA |
μ A |
mm/kV |
kg |
||||||
| HY2,5W1-4/9,5 | 4 | 3 | 3,2 | 5,7 | 13,5 | 10,5 | 7,6 | 400 | 0,8 | 65 | 50 | 53,7 | 0,5 | |
| HY2,5W1-8/18,7 | 8 | 6 | 6,3 | 11,2 | 27 | 21 | 15 | 400 | 0,8 | 65 | 50 | 53,7 | 0,6 | |
| HY2,5W1-13,5/31 | 13,5 | 10 | 10,5 | 18,6 | 46 | 35 | 25 | 400 | 0,8 | 65 | 50 | 53,7 | 1,5 | |
Переваги:
- Висока ефективність захисту завдяки матеріалам на основі оксиду цинку
- Різні модифікації: стандартні та з підвищеними параметрами залишкового напруження
- Компактність та простота встановлення
- Довгий термін служби без технічного обслуговування
Область застосування:
- Защита електродвигунів в мережах 3–10 кВ
- Промислові та міські електромережі
- Захист важливого обладнання в умовах високих перенапружень
-
Призначення:захист мереж
-
Спосіб установлення:внутрішній
-
Рівень напруги:середньої напруги (3-10 кВ)
-
Тип ізоляції:полімерний
