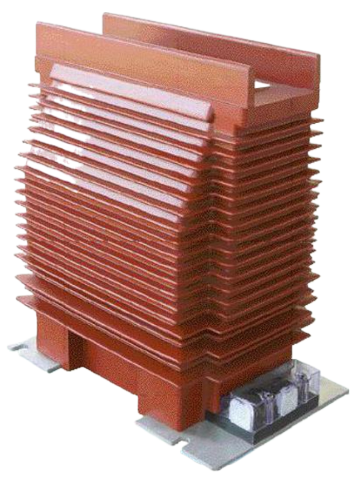

Трансформатор струму внутрішній LZZBJ6-35/250
Виробник: Dalian Zhongfa Transformer Co., Ltd.
Опис продукту
Трансформатор струму внутрішній LZZBJ6-35/250 - це посилений внутрішній трансформатор струму, призначений для роботи в електромережах 27,5-35 кВ. Виконаний у литому епоксидному корпусі з класом захисту, що забезпечує надійні вимірювання струму та захист у складних експлуатаційних умовах.
Технічні параметри:
|
Номінальний первинний |
Комбінація |
Номінальна потужність |
Короткочасний |
Динамічний |
||
|
0,2 |
0,5 |
5Р20 |
||||
|
20-40 |
0,2/0,2 |
10 |
15 |
15 |
150I1n |
375I1n |
|
50-100 |
0,2/0,2 |
10 |
15 |
15 |
300I1n |
750I1n |
|
150-300 |
0,2/0,2 |
10 |
15 |
15 |
45 |
115 |
|
400-500 |
0,2/0,2 |
15 |
30 |
30 |
45 |
115 |
| 600-1200 | 0,2/0,2 0,2/0,5 0,2/5Р20 0,5/5Р20 |
15 |
30 |
30 |
100 |
130 |
|
1500-2000 |
0,2/0,2 |
15 |
30 |
30 |
100 |
160 |
Основні характеристики
-
Робоча напруга: 35 кВ
-
Діапазон струмів: 20-2000 А
-
Конструкція: Посилений литий епоксидний корпус, клас захисту IP54
-
Класи точності: 0,2; 0,5; 5P20
-
Термічна стійкість: До 30 кА (1 с)
-
Динамічна стійкість: До 80 кА (пікове значення)
Конструктивні особливості
-
Тип: Опорного типу, лита ізоляція
-
Відповідність стандартам: IEC, GB, DL
-
Робочий діапазон температур: від -25°C до +40°C
-
Габарити: Індивідуальні для кожного діапазону струмів
*Примітка: Для конфігурацій на 1500-2000А та спеціальних вимог - звертайтеся до виробника.*
-
Призначення:вимірювальний
-
Спосіб установлення:внутрішній
-
Рівень напруги:середньої напруги (27.5-35 кВ)
-
Тип ізоляції:епоксидна смола
