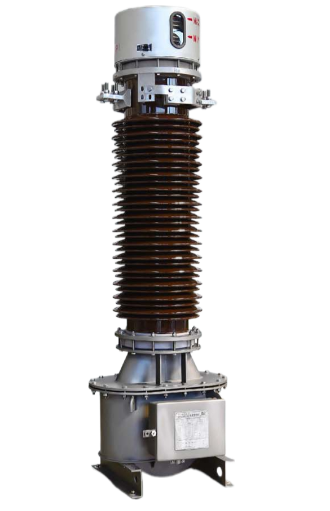

LB7-110(GY)(W2,W3) Масляний вертикальний трансформатор струму 110kV

Загальний опис:

Масляний вертикальний трансформатор струму серії LB7-110(GY)(W2, W3) призначені для точного вимірювання і контролю струму у електричних системах напруги 110 кВ . Ці пристрої особливо придатні для застосування на лініях електропередач середньої та високої напруги.

Трансформатори побудовані на основі технології засмоктування мастила, що забезпечує надійне фізичне захист обладнання від механічних навантажень та погіршення кліматичних умов. Їх компактна конструкція дозволяє легко інтегрувати пристрої в існуючу електричну систему.

Модельний ряд:

LB7-110(GY)(W2, W3)
- Трансформатор струму для систем напруги 110 кВ.
- Призначений для загального захисту обладнання в мережах 110 кВ.

Технічні дані:

Найвища допустима напруга Um (kV)	Номінальний первинний струм Ipr (A)	Номінальни й вторинний струм Isr (A)	Клас вимірювання		Клас захисту		Номінальна потужність (VA)	Номінальний короткочасни й термічний струм Іth (kA)	Номінальний динамічний струм Idyn (kV)	Загальна маса (кг)
Найвища допустима напруга Um (kV)	Номінальний первинний струм Ipr (A)	Номінальни й вторинний струм Isr (A)	Клас точності	Фактор безпеки приладу (FS)	Клас точностi	Граничний коефіцієнт точності (ALF)	Номінальна потужність (VA)	Номінальний короткочасни й термічний струм Іth (kA)	Номінальний динамічний струм Idyn (kV)	Загальна маса (кг)
126	2х25	5 або 1	0,2-0,2S 0,5-0,5S	≤5 / ≤10	5Р / 10Р	15 або 20 або 30 або 35 або 40	15 (1A) або 30 (5А) або 30 (1А) або 50 (5А)	100Ipr / 1s	2,5Itr	520
126	2х50~75	5 або 1		≤5 / ≤10	5Р / 10Р			100Ipr / 1s	2,5Itr	520
126	2x100	5 або 1		≤5 / ≤10	5Р / 10Р			100Ipr / 1s	2,5Itr	520
126	2x150~300	5 або 1		≤5 / ≤10	5Р / 10Р			31,5 / 1s	80	520
126	2x400~800	5 або 1		≤5 / ≤10	5Р / 10Р			40 / 3s	100	520
126	2x1000~1250	5 або 1		≤5 / ≤10	5Р / 10Р			50 / 3s	125	520

Переваги:

Висока точність вимірювань
Зручне управління та аналіз даних
Компактність та надійність
Довгий термін служби без технічного обслуговування

Область застосування:

Лінії електропередач середньої та високої напруги
Промислові та міські електромережі
Захист важливого обладнання в умовах високих перенапружень

Характеристики

Кількість фаз:

трифазний
Призначення:

силовий, понижувальний
Спосіб охолодження:

масляні
Конструкція магнітопроводу:

броньовані
Спосіб установлення:

зовнішний
Рівень напруги:

середньої напруги (110кВ)
Тип ізоляції:

рідка ізоляція/мастило
Потужність:

середньої потужності (1-63кВа)
За частотою:

промислової частоти (50-60 Гц)
