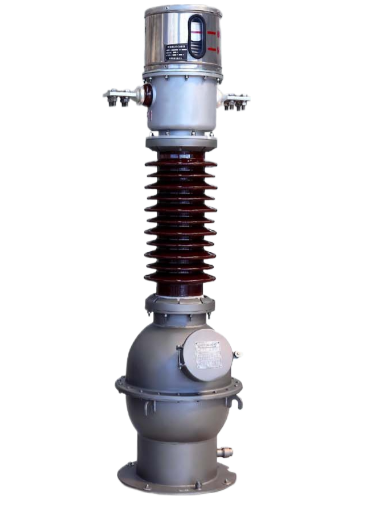

LB6-35(GY)(W2,W3) Масляний вертикальний трансформатор струму 35kV

Загальний опис:

Масляний вертикальний трансформатор струму серії LB6-35(GY)(W2, W3) призначені для точного вимірювання і контролю струму у електричних системах напруги 35 кВ Ці пристрої особливо придатні для застосування на лініях електропередач середньої напруги.

Трансформатори побудовані на основі технології засмоктування олією, що забезпечує надійне фізичне захист обладнання від механічних навантажень та погіршення кліматичних умов. Їх компактна конструкція дозволяє легко інтегрувати пристрої в існуючу електричну систему.

Модельний ряд:

LB6-35(GY)(W2, W3)
- Трансформатор струму для систем напруги 35 кВ.
- Призначений для загального захисту обладнання в мережах 35 кВ.

Технічні дані:

Найвища допустима напруга Um (kV)	Номінальний первинний струм Ipr (A)	Номінальни й вторинний струм Isr (A)	Клас вимірювання		Клас захисту		Номінальна потужність (VA)	Номінальний короткочасни й термічний струм Іth (kA)	Номінальний динамічний струм Idyn (kV)
Найвища допустима напруга Um (kV)	Номінальний первинний струм Ipr (A)	Номінальни й вторинний струм Isr (A)	Клас точності	Фактор безпеки приладу (FS)	Клас точностi	Граничний коефіцієнт точності (ALF)	Номінальна потужність (VA)	Номінальний короткочасни й термічний струм Іth (kA)	Номінальний динамічний струм Idyn (kV)
40,5	5~200	5 або 1	0,2-0,2S 0,5-0,5S	≤5 / ≤10	5Р / 10Р	15-40	7,5-50	100Ipr	2,5Itr
40,5	300	5 або 1		≤5 / ≤10	5Р / 10Р	15-40	7,5-50	31,5	80
40,5	400	5 або 1		≤5 / ≤10	5Р / 10Р	15-40	7,5-50	40	100
40,5	500~2500	5 або 1		≤5 / ≤10	5Р / 10Р	15-40	7,5-50	50	125
40,5	2x30~2x100	5 або 1		≤5 / ≤10	5Р / 10Р	15-40	7,5-50	100Ipr	2,5Itr
40,5	2x150~2x300	5 або 1		≤5 / ≤10	5Р / 10Р	15-40	7,5-50	31,5	80
40,5	2x400~2x800	5 або 1		≤5 / ≤10	5Р / 10Р	15-40	7,5-50	40	100
40,5	2x1000	5 або 1		≤5 / ≤10	5Р / 10Р	15-40	7,5-50	50	125

Переваги:

Висока точність вимірювань
Зручне управління та аналіз даних
Компактність та надійність
Довгий термін служби без технічного обслуговування

Область застосування:

Лінії електропередач середньої напруги
Промислові та міські електромережі
Захист важливого обладнання в умовах високих перенапружень

Характеристики

Кількість фаз:

трифазний
Призначення:

силовий, понижувальний
Спосіб охолодження:

масляні
Конструкція магнітопроводу:

броньовані
Спосіб установлення:

зовнішний
Рівень напруги:

середньої напруги (35кВ)
Тип ізоляції:

рідка ізоляція/мастило
Потужність:

середньої потужності (1-63кВа)
За частотою:

промислової частоти (50-60 Гц)
