Опис

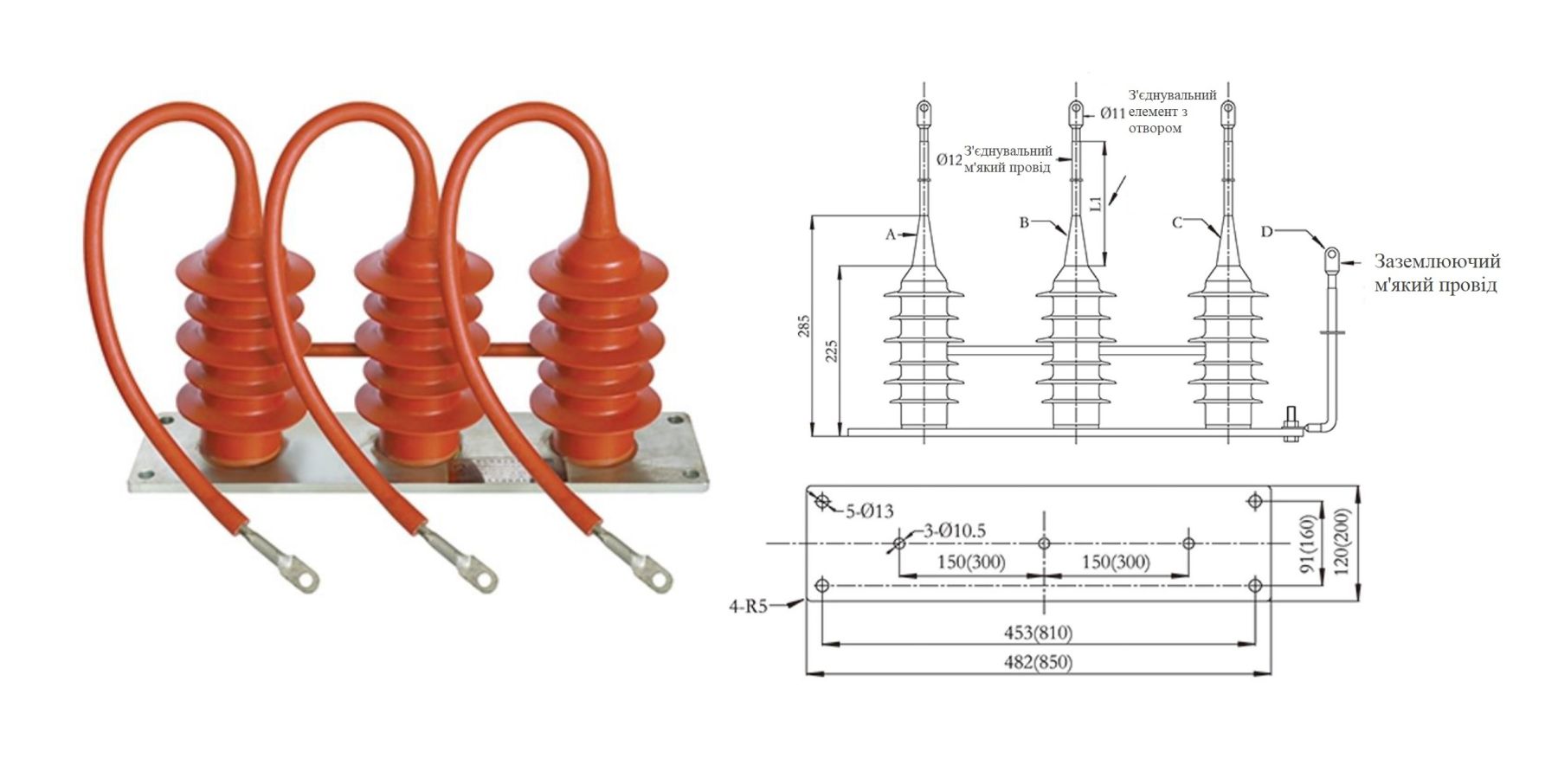

Повністю герметичний трифазний комбінований беззаорний розрядник перенапруг змінного струму 3~35 kV

Загальний опис:

Трифазний комбінований беззазорний розрядник перенапруг змінного струму, серії YH₂₅/₅WD / YH₅WZ призначені для надійного захисту електричних систем напруги 3–35 кВ від перенапружень, що виникають у результаті ударів молнії або комутаційних процесів. Ці пристрої особливо придатні для застосування на лініях електропередач середньої напруги.

Трифазний комбінований беззазорний розрядник перенапруг змінного струму побудовані на основі оксиду цинку (MOA — Metal Oxide Arresters ), що забезпечує високу стабільність характеристик, швидке реагування на перенапругу та тривалий термін служби без потреби технічного обслуговування. Їх компактна конструкція дозволяє легко інтегрувати пристрої в існуючу електричну систему.

Модельний ряд:

YH₂₅WD₁-4/11.6×4/9.5
- Розрядник для систем напруги 3 кВ.
- Призначений для загального захисту обладнання в мережах 3 кВ.
YH₂₅WD₁-8/23.3×8/18.7
- Модель для систем напруги 6 кВ з оптимізованими характеристиками залишкового напруження.
- Особливо рекомендована для захисту важливого обладнання.
YH₅WD₁-4/11.6×4/9.5
- Розрядник для систем напруги 3 кВ.
- Призначений для загального захисту обладнання в мережах 3 кВ.
YH₅WD₁-8/23.3×8/18.7
- Модель для систем напруги 6 кВ з оптимізованими характеристиками залишкового напруження.
- Особливо рекомендована для захисту важливого обладнання.
₂₅WZ-5/13.5×5/13.5
- Розрядник для систем напруги 5 кВ з підвищеними параметрами залишкового напруження.
- Підвищені характеристики для більш надійного захисту важливого обладнання.
YH₂₅WZ-10/27×10/27
- Модифікована версія для систем напруги 10 кВ.
- Особливо придатна для захисту обладнання в умовах високих перенапружень.
YH₂₅WD-13.5/38.7×13.5/31
- Розрядник для систем напруги 13.5 кВ з оптимізованими характеристиками залишкового напруження.
- Підвищені параметри для більш надійного захисту важливого обладнання.
YH₅WD-13.5/38.7×13.5/31
- Розрядник для систем напруги 13.5 кВ з оптимізованими характеристиками залишкового напруження.
- Підвищені параметри для більш надійного захисту важливого обладнання.
YH₂₅WZ-17/45×17/45
- Модель для систем напруги 17 кВ з підвищеними характеристиками залишкового напруження.
- Особливо рекомендована для захисту важливого обладнання в умовах високих перенапружень.
YH₂₅WZ-51/150×51/134
- Розрядник для систем напруги 51 кВ.
- Призначений для захисту важливого обладнання в мережах 35 кВ.

Технічні характеристики:

Використання розрядника	Модель розрядника	Номінальна напруга розрядника	Номінальна напруга системи	Безперервна робоча напруга розрядника	Еталонна напруга постійного струму при 1mA D.C ≥	Залишкова напруга			Пропускна здатність			Струм витоку при 0,75U1mA ≤	Уніфікований шлях витоку ≥	Вага
		Номінальна напруга розрядника	Номінальна напруга системи	Безперервна робоча напруга розрядника	Еталонна напруга постійного струму при 1mA D.C ≥	При грозовому імпульсі 8/20 2.5(5)kA	Імпульсний струм 1/10 2.5(5)kA	Імпульсний струм 30/60 0.1(0,25) kA	Квадратичний струм (2 ms)	Повторюване перенесення заряду	4/10 високий струм	Струм витоку при 0,75U1mA ≤	Уніфікований шлях витоку ≥	Вага
		Ефективне значення (kV)			kV	Пікове значення ≤ (kV)			A	C	kA	μ A	mm/kV	kg
	YH2,5WD1-4/11,6 x4/9,5	4	3	3,5	7,0 5,7	11,6 9,5	13,0 10,7	9,4 7,6	400	0,8	65	50	53,7	6
	YH2,5WD1-8/23,3 x8/18,7	8	6	6,9	14,0 11,2	23,3 18,7	26,2 21,0	18,7 15,0	400	0,8	100	50	53,7	7
	YH5WD1-4/11,6 x4/9,5	4	3	3,5	7,0 5,7	11,6 9,5	13,0 10,7	9,4 7,6	600	1,2	100	50	53,7	6
	YH5WD1-8/23,3 x8/18,7	8	6	6,9	14,0 11,2	23,3 18,7	26,2 21,0	18,7 15,0	600	1,2	100	50	53,7	7
	YH5WZ1-5/13,5 x5/13,5	5	3	4	7,5 7,2	13,5	15,5	11,5	400	0,8	100	50	53,7	6
	YH5WD1-10/27 x10/27	10	6	8	15,0 14,4	27	31	23	400	0,8	100	50	53,7	7
	YH2,5WD- 13,5/38,7 x13,5/31	13,5	10	11,5	23,2 18,6	38,7 31,0	43,3 34,7	31,0 25,0	400	0,8	100	50	53,7	12
	YH5WD-13,5/38,7 x13,5/31	13,5	10	11,5	23,2 18,6	38,7 31,0	43,3 34,7	31,0 25,0	600	1,2	100	50	53,7	12
	YH5WZ-17/45 x17/45	17	10	13,6	25,0 24,0	45	51,8	38,3	400	0,8	100	50	53,7	12
	YH5WZ-51/150 x51/134	51	35	40,8	84,0 73,0	150,0 134,0	170,0 154,0	134,0 114,0	400	0,8	100	50	53,7	26

Переваги:

Висока ефективність захисту завдяки матеріалам на основі оксиду цинку
Різні модифікації: стандартні та з підвищеними параметрами залишкового напруження
Компактність та простота встановлення
Довгий термін служби без технічного обслуговування

Область застосування:

Лінії електропередач середньої напруги
Промислові та міські електромережі
Захист важливого обладнання в умовах високих перенапружень

Характеристики

Призначення:

захист мереж
Спосіб установлення:

наружній
Рівень напруги:

середньої напруги (3 ~35 кВ)
Тип ізоляції:

полімерний
