Розрядники перенапруг розподільчого типу 10 kV
Каталоги обладнання
LIAOCHENG HUARUI ELECTRIC
DALIAN NORTH INSTRUMENT TRANSFORMER GROUP 2
NAN RUI ELECTRICAL
Розрядник перенапруг розподільчого типу 10 kV призначені для захисту електричних мереж та обладнання від перенапруг, що виникають у результаті ударів молнії або комутаційних процесів. Вони забезпечують надійний захист трансформаторів, ліній електропередач, розподільних пристроїв та іншого електрообладнання.
Всі моделі виготовлені з високоякісних матеріалів на основі оксиду металу, що забезпечує високу стабільність характеристик протягом усього терміну служби. Розрядник перенапруг розподільчого типу 10 kV не мають ковзаючих розрядників, що забезпечує швидке обмеження напруги та безперервну роботу після спрацьовування.
Модельний ряд:

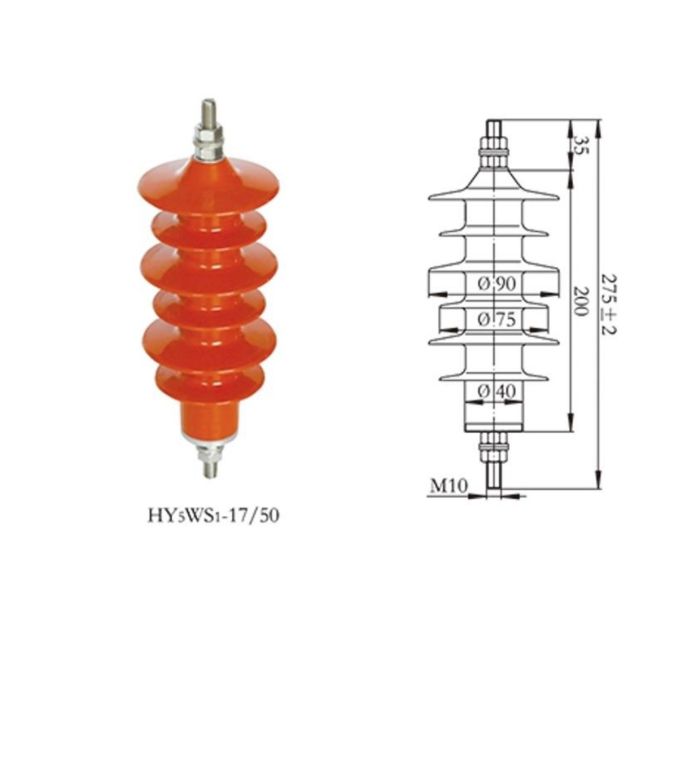

1. HY₅WS₁-12/35.8(1), HY₅WS₁-15/45.6(2), HY₅WS₁-17/50
Базова серія розрядчиків перенапруг розподільчого типу без додаткових механізмів. Ідеально підходять для загального захисту електричних систем середньої напруги. Прості у встановленні та надійні в експлуатації.

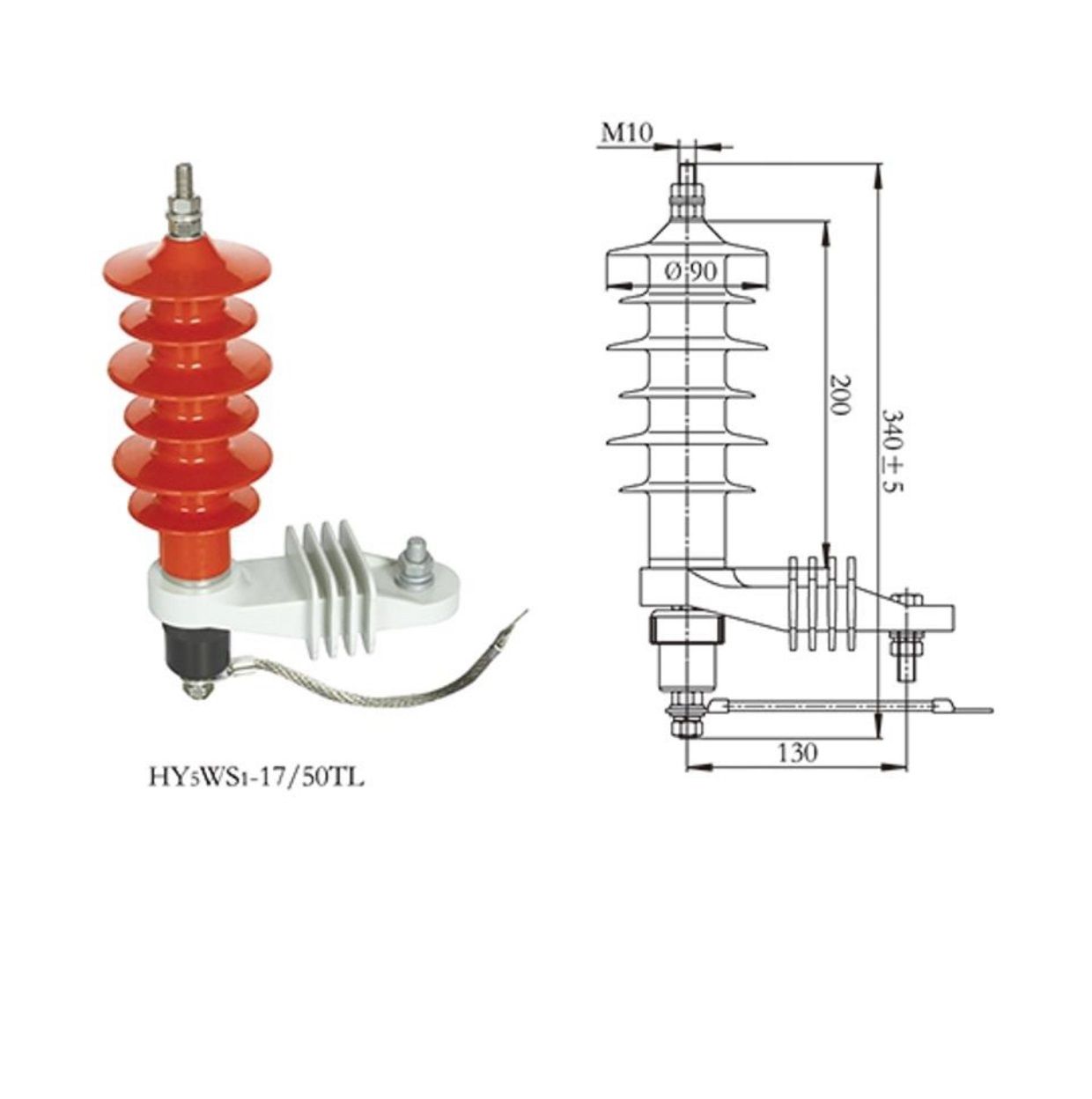

2. HY₅WS₁-12/35.8TL, HY₅WS₁-17/50TL
Термочутливі моделі з функцією автоматичного відключення (TL). У разі сильного нагрівання або пошкодження внутрішній механізм від’єднує розрядчик від мережі, забезпечуючи безпеку обслуговуючого персоналу та запобігаючи подальшим пошкодженням.

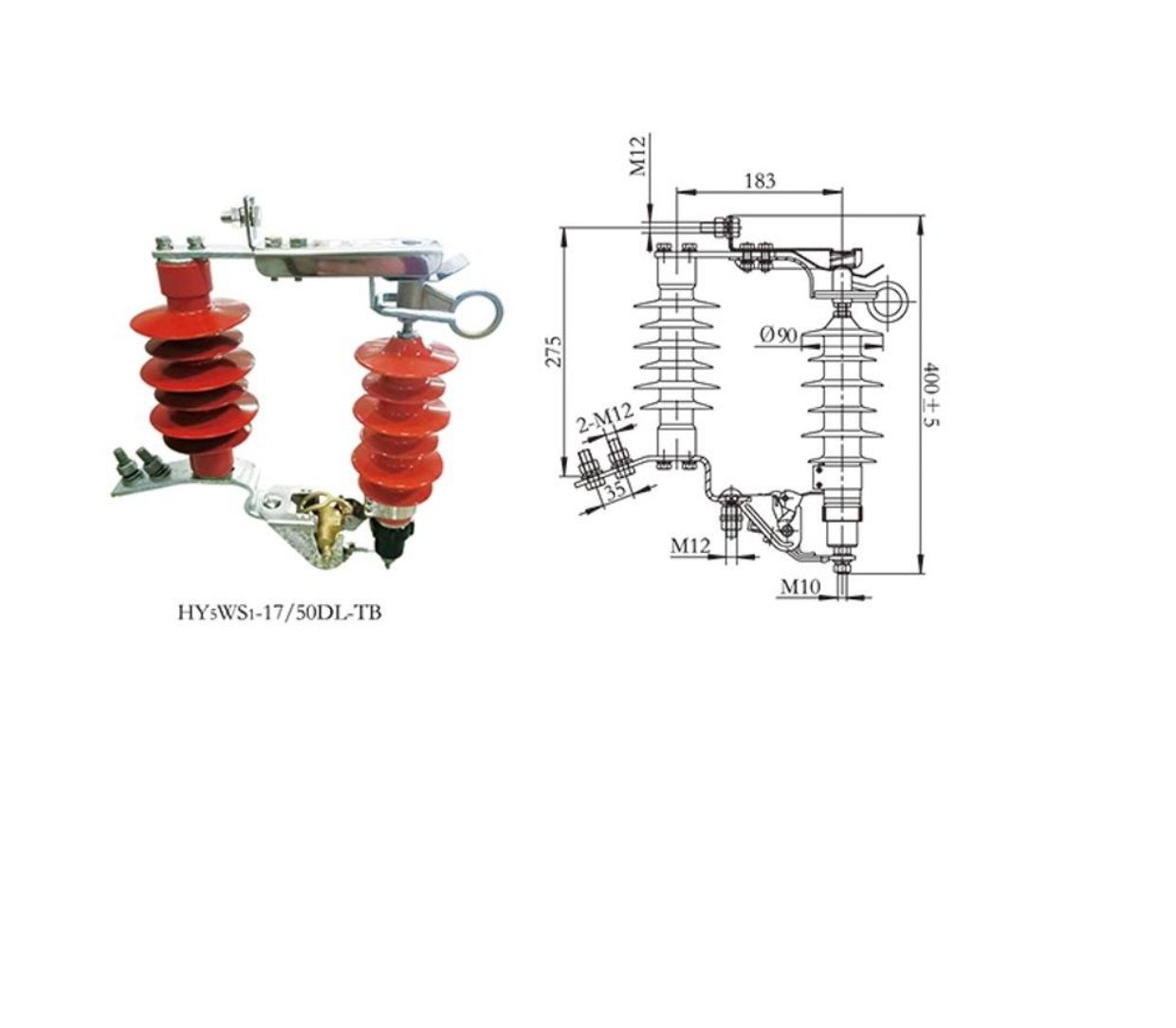

3. HY₅WS₁-17/50DL-TB
Модель з дистанційною сигналізацією (DL) та механізмом відключення (TB) . Дозволяє оперативно отримувати повідомлення про вихід розрядчика з ладу та автоматично відключати його з боку мережі. Підходить для систем з підвищеними вимогами до контролю стану обладнання.

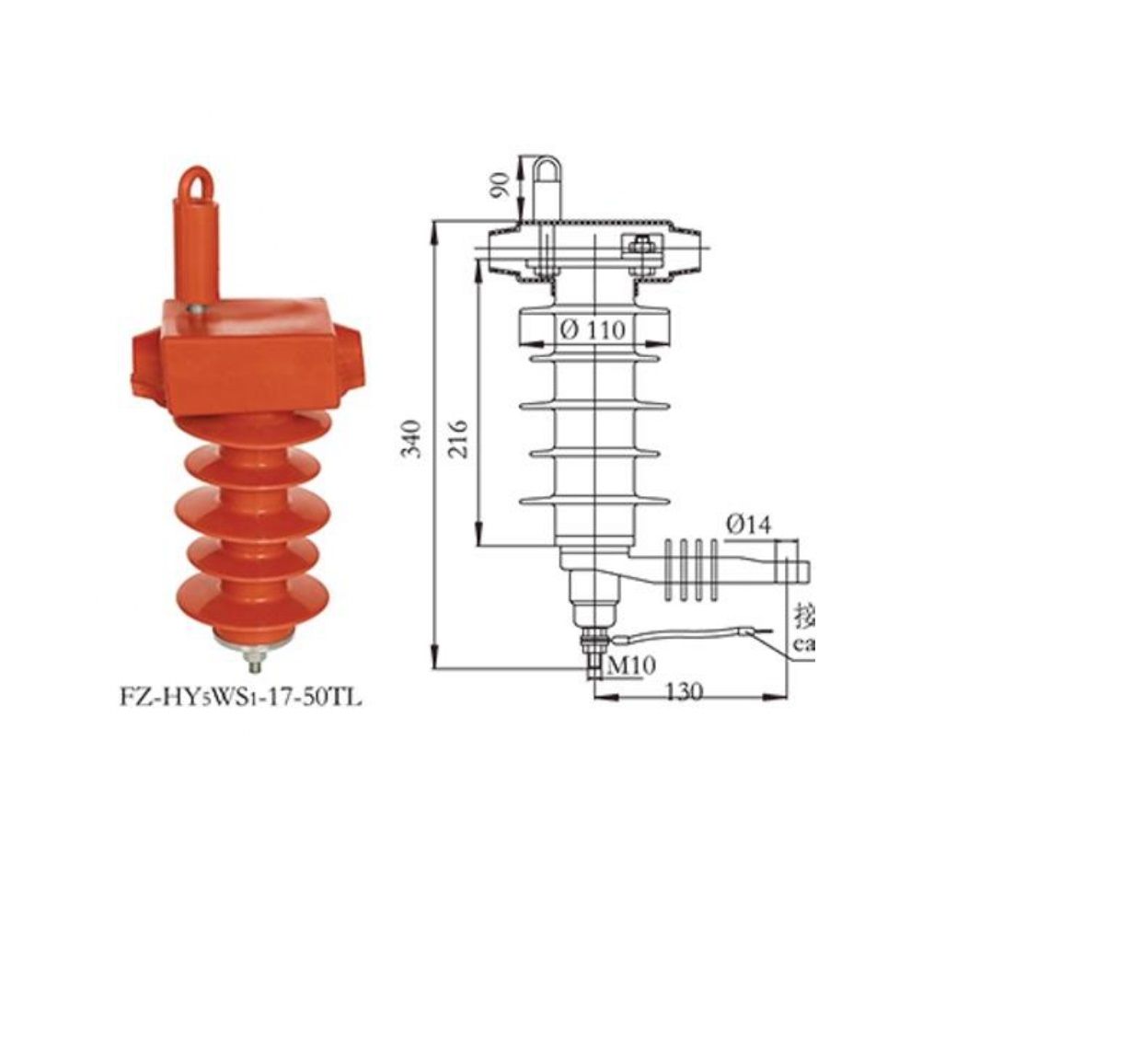

4. FZ-HY₅WS₁-17-50TL
Комбінована модель з фланцевим кріпленням (FZ) та термочутливим елементом (TL). Особливо ефективна для захисту критичного обладнання, де важлива як надійність, так і простота обслуговування.
Технічні характеристики:
|
Використання розрядника |
Модель розрядника |
Номінальна напруга |
Номінальна напруга |
Безперервна робоча |
Еталонна напруга |
Залишкова |
Пропускна здатність |
Струм витоку при |
Уніфікований шлях |
Вага |
||||
|
При грозовому |
Імпульсний струм |
Імпульсний струм |
Квадратичний |
Повторюване |
4/10 високий |
|||||||||
|
Ефективне значення (kV) |
kV |
Пікове значення ≤ (kV) |
A |
C |
kA |
μ A |
mm/kV |
kg |
||||||
|
S |
HY5WS1-12/35,8(1) |
12 |
10 |
9,6 |
18 |
35,8 |
41,2 |
30,6 |
150 |
0,3 |
65 |
50 |
53,7 |
0,85 |
|
S |
HY5WS1-15/45,6(2) |
15 |
10 |
12 |
23 |
45,6 |
52,5 |
39 |
150 |
0,3 |
65 |
50 |
53,7 |
0,85 |
|
S |
HY5WS1-17/50 |
17 |
10 |
13,6 |
25 |
50 |
57,5 |
42,5 |
150 |
0,3 |
65 |
50 |
53,7 |
0,85 |
|
S |
HY5WS1-12/35,8TL |
12 |
10 |
9,6 |
18 |
35,8 |
41,2 |
30,6 |
150 |
0,3 |
65 |
50 |
53,7 |
1,5 |
|
S |
HY5WS1-17/50TL |
17 |
10 |
13,6 |
25 |
50 |
57,5 |
42,5 |
150 |
0,3 |
65 |
50 |
53,7 |
1,5 |
|
S (тип |
HY5WS1-17/50 DL- |
17 |
10 |
13,6 |
25 |
50 |
57,5 |
42,5 |
150 |
0,3 |
65 |
50 |
53,7 |
4 |
|
S (тип |
FZ-HY5WS1-17/50 |
17 |
10 |
13,6 |
25 |
50 |
57,5 |
42,5 |
150 |
0,3 |
65 |
50 |
53,7 |
3 |
ПРИМІТКА: (1) Для мережі з нейтральною точкою, заземленою через низький резистор. (2) Для мережі з нейтральною точкою, заземленою через котушку для гасіння дуги.
Переваги:
- Висока надійність та довгий термін служби.
- Швидка реакція на перенапругу.
- Компактність та легкість монтажу.
- Різні модифікації для задоволення потреб різних клієнтів.
- Функції самодіагностики та автоматичного відключення (залежно від моделі).
Область застосування:
- Розподільні електромережі.
- Трансформаторні підстанції.
- Промислові підприємства.
- Системи освітлення та електроживлення будинків.
- Енергетична інфраструктура загального призначення.
-
Призначення:захист мереж
-
Спосіб установлення:внутрішній
-
Рівень напруги:середньої напруги (10 кВ)
-
Тип ізоляції:полімерний
