Опис

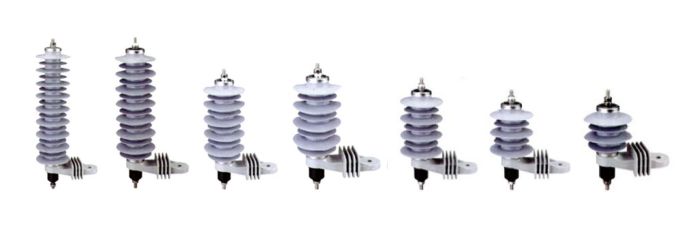

Розрядник перенапруг інші

Загальний опис:

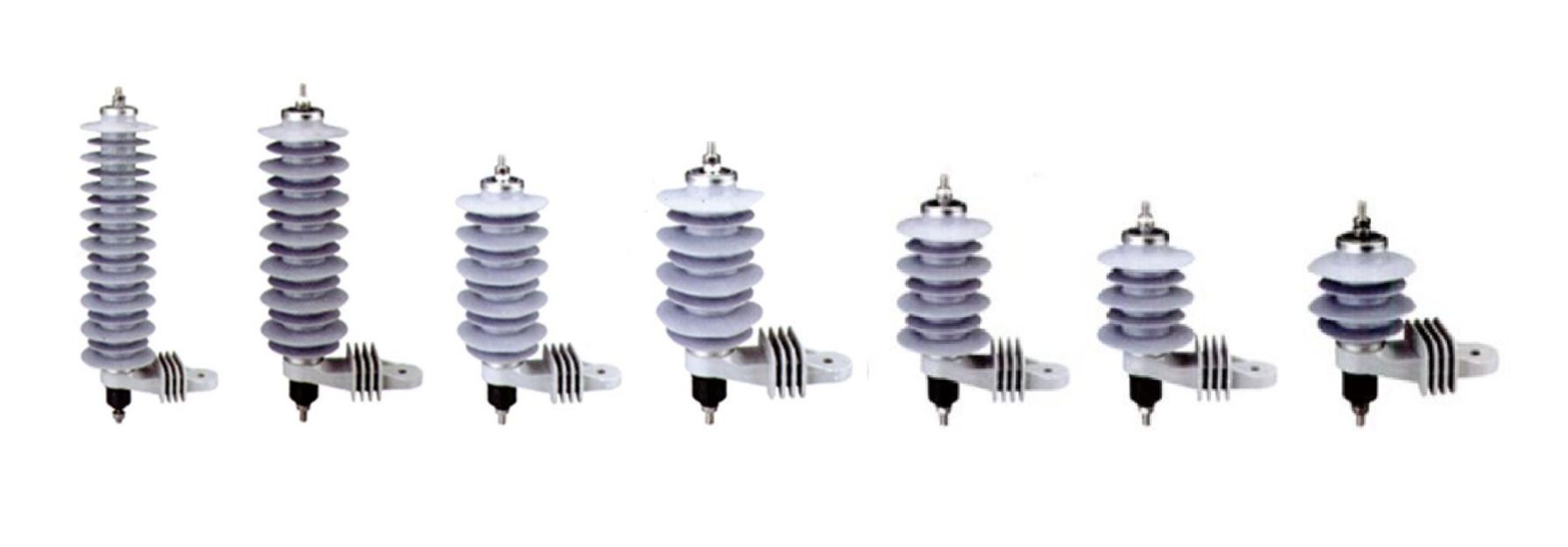

Розрядники серії YH10W призначені для надійного захисту електричних систем від перенапружень, що виникають у результаті ударів молнії або комутаційних процесів. Ці пристрої особливо придатні для застосування на лініях електропередач різної напруги, включаючи низьку, середню та високу напругу.

Розрядники побудовані на основі оксиду цинку (MOA — Metal Oxide Arresters ), що забезпечує високу стабільність характеристик, швидке реагування на перенапругу та тривалий термін служби без потреби технічного обслуговування. Їх компактна конструкція дозволяє легко інтегрувати пристрої в існуючу електричну систему.

Модельний ряд:

YH10W-9
- Розрядник для систем напруги 9 кВ.
- Призначений для загального захисту обладнання в мережах низької напруги.
YH10W-10
- Модель для систем напруги 10 кВ з оптимізованими характеристиками залишкового напруження.
- Особливо рекомендована для захисту важливого обладнання.
YH10W-11
- Розрядник для систем напруги 11 кВ з підвищеними параметрами залишкового напруження.
- Підвищені характеристики для більш надійного захисту важливого обладнання.
YH10W-12
- Модифікована версія для систем напруги 12 кВ.
- Особливо придатна для захисту обладнання в умовах високих перенапружень.
YH10W-15
- Розрядник для систем напруги 15 кВ з оптимізованими характеристиками залишкового напруження.
- Підвищені параметри для більш надійного захисту важливого обладнання.
YH10W-18
- Модель для систем напруги 18 кВ з підвищеними характеристиками залишкового напруження.
- Особливо рекомендована для захисту важливого обладнання.
YH10W-21
- Розрядник для систем напруги 21 кВ з підвищеними параметрами залишкового напруження.
- Підвищені характеристики для більш надійного захисту важливого обладнання.
YH10W-24
- Модифікована версія для систем напруги 24 кВ.
- Особливо придатна для захисту обладнання в умовах високих перенапружень.
YH10W-27
- Розрядник для систем напруги 27 кВ з оптимізованими характеристиками залишкового напруження.
- Підвищені параметри для більш надійного захисту важливого обладнання.
YH10W-30
- Модель для систем напруги 30 кВ з підвищеними характеристиками залишкового напруження.
- Особливо рекомендована для захисту важливого обладнання.
YH10W-33
- Розрядник для систем напруги 33 кВ з підвищеними параметрами залишкового напруження.
- Підвищені характеристики для більш надійного захисту важливого обладнання.
YH10W-36
- Модифікована версія для систем напруги 36 кВ.
- Особливо придатна для захисту обладнання в умовах високих перенапружень.
YH10W-54
- Розрядник для систем напруги 54 кВ з оптимізованими характеристиками залишкового напруження.
- Підвищені параметри для більш надійного захисту важливого обладнання.
YH10W-60
- Модель для систем напруги 60 кВ з підвищеними характеристиками залишкового напруження.
- Особливо рекомендована для захисту важливого обладнання.
YH10W-72
- Розрядник для систем напруги 72 кВ з підвищеними параметрами залишкового напруження.
- Підвищені характеристики для більш надійного захисту важливого обладнання.
YH10W-96
- Модифікована версія для систем напруги 96 кВ.
- Особливо придатна для захисту обладнання в умовах високих перенапружень.
YH10W-108
- Розрядник для систем напруги 108 кВ з оптимізованими характеристиками залишкового напруження.
- Підвищені параметри для більш надійного захисту важливого обладнання.
YH10W-120
- Модель для систем напруги 120 кВ з підвищеними характеристиками залишкового напруження.
- Особливо рекомендована для захисту важливого обладнання.
YH10W-192
- Розрядник для систем напруги 192 кВ з підвищеними параметрами залишкового напруження.
- Підвищені характеристики для більш надійного захисту важливого обладнання.
YH10W-216
- Модифікована версія для систем напруги 216 кВ.
- Особливо придатна для захисту обладнання в умовах високих перенапружень.

Технічні параметри:

Модель розрядника	Номінальна напруга розрядника	Безперервна робоча напруга розрядника	Залишкова напруга			Пропускна здатність			Струм витоку при 0,75U1mA ≤	Уніфікований шлях витоку ≥
	Номінальна напруга розрядника	Безперервна робоча напруга розрядника	При грозовому імпульсі 8/20 5(10)kA	Імпульсний струм 1/10 5(10)kA	Імпульсний струм 30/60 0.25(0.5)kA	Квадратичний струм (2 ms)	Повторюване перенесення заряду	4/10 високий струм	Струм витоку при 0,75U1mA ≤	Уніфікований шлях витоку ≥
	Ефективне значення (kV)		Пікове значення ≤ (kV)			A	C	kA	μ A	mm/kV
YH10W-9	9	7,65	27	28,5	23,1	400	0,8	100	50	53,7
YH10W-10	10	8,4	30	36	26,4	400	0,8	100	50	53,7
YH10W-11	11	9,4	33	40	30	400	0,8	100	50	53,7
YH10W-12	12	10,2	36	42,2	31,7	400	0,8	100	50	53,7
YH10W-15	15	12,7	45	51	38,5	400	0,8	100	50	53,7
YH10W-18	18	15,3	54	61,5	46,2	400	0,8	100	50	53,7
YH10W-21	21	17	63	71,8	54,2	400	0,8	100	50	53,7
YH10W-24	24	19,2	72	82	62	400	0,8	100	50	53,7
YH10W-27	27	21,9	81	92	69,8	400	0,8	100	50	53,7
YH10W-30	30	24,4	90	102	79	400	0,8	100	50	53,7
YH10W-33	33	26,8	99	112	86,7	400	0,8	100	50	53,7
YH10W-36	36	29	108	123	92,4	400	0,8	100	50	53,7
YH10W-54	54	42	143	160	119	600(800)	1,2(1,6)	100	50	53,7
YH10W-60	60	48	159	178	132	600(800)	1,2(1,6)	100	50	53,7
YH10W-72	72	57	191	214	158	600(800)	1,2(1,6)	100	50	53,7
YH10W-96	96	76	237	265	197	800(1000)	1,2(2)	100	50	53,7
YH10W-108	108	84	266	298	221	800(1000)	1,2(2)	100	50	53,7
YH10W-120	120	98	295	330	245	800(1000)	1,2(2)	100	50	53,7
YH10W-192	192	150	500	560	426	800(1000)	1,2(2)	100	50	53,7
YH10W-216	216	168,5	562	630	478	800(1000)	1,2(2)	100	50	53,7

Переваги:

Висока ефективність захисту завдяки матеріалам на основі оксиду цинку
Різні модифікації: стандартні та з підвищеними параметрами залишкового напруження
Компактність та простота встановлення
Довгий термін служби без технічного обслуговування

Область застосування:

Лінії електропередач низької, середньої та високої напруги
Промислові та міські електромережі
Защита важливого обладнання в умовах високих перенапружень

Характеристики

Призначення:

захист мереж
Тип ізоляції:

полімерний
