Розрядник захисту оболонки кабелю 10~500 kV
Загальний опис:

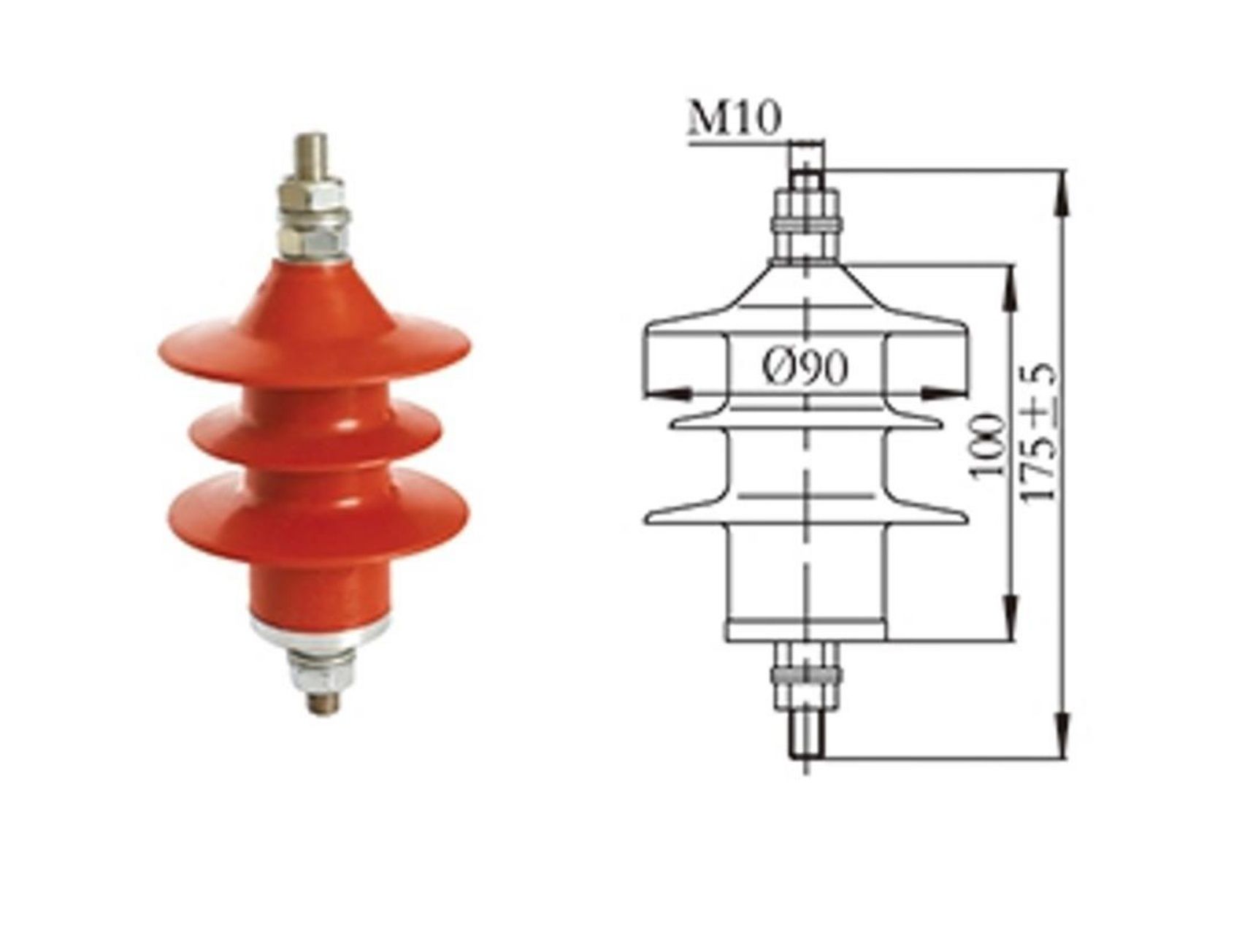

Розрядник захисту оболонки кабелю серії DLHB призначені для надійного захисту електричних систем напруги 10–500 кВ від перенапружень, що виникають у результаті ударів молнії або комутаційних процесів. Ці пристрої особливо придатні для застосування на лініях електропередач середньої та високої напруги.
Розрядник захисту оболонки кабелю побудовані на основі оксиду цинку (MOA — Metal Oxide Arresters ), що забезпечує високу стабільність характеристик, швидке реагування на перенапругу та тривалий термін служби без потреби технічного обслуговування. Їх компактна конструкція дозволяє легко інтегрувати пристрої в існуючу електричну систему.
Модельний ряд:
-
DLHB-10
- Розрядник для систем напруги 10 кВ.
- Призначений для загального захисту обладнання в мережах 10 кВ.
-
DLHB-35
- Модель для систем напруги 35 кВ з оптимізованими характеристиками залишкового напруження.
- Особливо рекомендована для захисту важливого обладнання.
-
DLHB-66
- Розрядник для систем напруги 66 кВ з підвищеними параметрами залишкового напруження.
- Підвищені характеристики для більш надійного захисту важливого обладнання.
-
DLHB-110(I)
- Модифікована версія для систем напруги 110 кВ.
- Особливо придатна для захисту обладнання в умовах високих перенапружень.
-
DLHB-110(II)
- Розрядник для систем напруги 110 кВ з оптимізованими характеристиками залишкового напруження.
- Підвищені параметри для більш надійного захисту важливого обладнання.
-
DLHB-220
- Модель для систем напруги 220 кВ з підвищеними характеристиками залишкового напруження.
- Особливо рекомендована для захисту важливого обладнання в умовах високих перенапружень.
-
DLHB-330
- Розрядник для систем напруги 330 кВ.
- Призначений для захисту важливого обладнання в мережах 330 кВ.
-
DLHB-500
- Модель для систем напруги 500 кВ з підвищеними параметрами залишкового напруження.
- Особливо рекомендована для захисту важливого обладнання в умовах високих перенапружень.
Технічні параметри:
|
Використання розрядника |
Модель розрядника |
Номінальна напруга |
Номінальна напруга |
Безперервна робоча |
Еталонна напруга |
Залишкова |
Пропускна здатність |
Струм витоку при |
Уніфікований шлях |
Вага |
|||
|
При грозовому |
Імпульсний струм |
Квадратичний |
Повторюване |
4/10 високий |
|||||||||
|
Ефективне значення (kV) |
kV |
Пікове значення ≤ (kV) |
A |
C |
kA |
μ A |
mm/kV |
kg |
|||||
| DLHB-35 | 10 | 5/4 | 5,5 | 12 | 13 | 400 | 0,8 | 100 | 50 | 53,7 | 0,5 | ||
| DLHB-10 | 35 | 5/4 | 5,5 | 12 | 13 | 600 | 1,2 | 100 | 50 | 53,7 | 0,6 | ||
| DLHB-66 | 66 | 5/4 | 5,5 | 12 | 13 | 700 | 1,4 | 100 | 50 | 53,7 | 0,8 | ||
| DLHB-110(I) | 110 | 5/4 | 5,5 | 12 | 13 | 800 | 1,6 | 100 | 50 | 53,7 | 1 | ||
| DLHB-110(II) | 110 | 10/4 | 11 | 24 | 26 | 800 | 1,6 | 100 | 50 | 53,7 | 1,1 | ||
| DLHB-220 | 220 | 6/3 | 7 | 16,5 | 18 | 1000 | 2 | 100 | 50 | 53,7 | 1,2 | ||
| DLHB-330 | 330 | 5/4 | 5,5 | 12 | 13 | 1200 | 2,4 | 100 | 50 | 53,7 | 1,3 | ||
| DLHB-500 | 500 | 5/4 | 5,5 | 12 | 13 | 1500 | 3 | 100 | 50 | 53,7 | 1,4 | ||
Переваги:
- Висока ефективність захисту завдяки матеріалам на основі оксиду цинку
- Різні модифікації: стандартні та з підвищеними параметрами залишкового напруження
- Компактність та простота встановлення
- Довгий термін служби без технічного обслуговування
Область застосування:
- Лінії електропередач середньої та високої напруги
- Промислові та міські електромережі
- Захист важливого обладнання в умовах високих перенапружень
-
Призначення:захист мереж
-
Спосіб установлення:наружній
-
Рівень напруги:середньої напруги (10~500 кВ)
-
Тип ізоляції:полімерний
