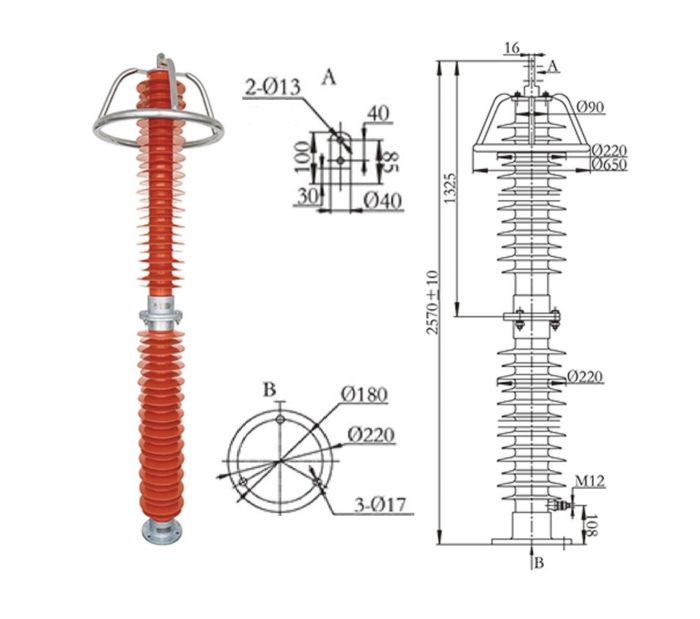

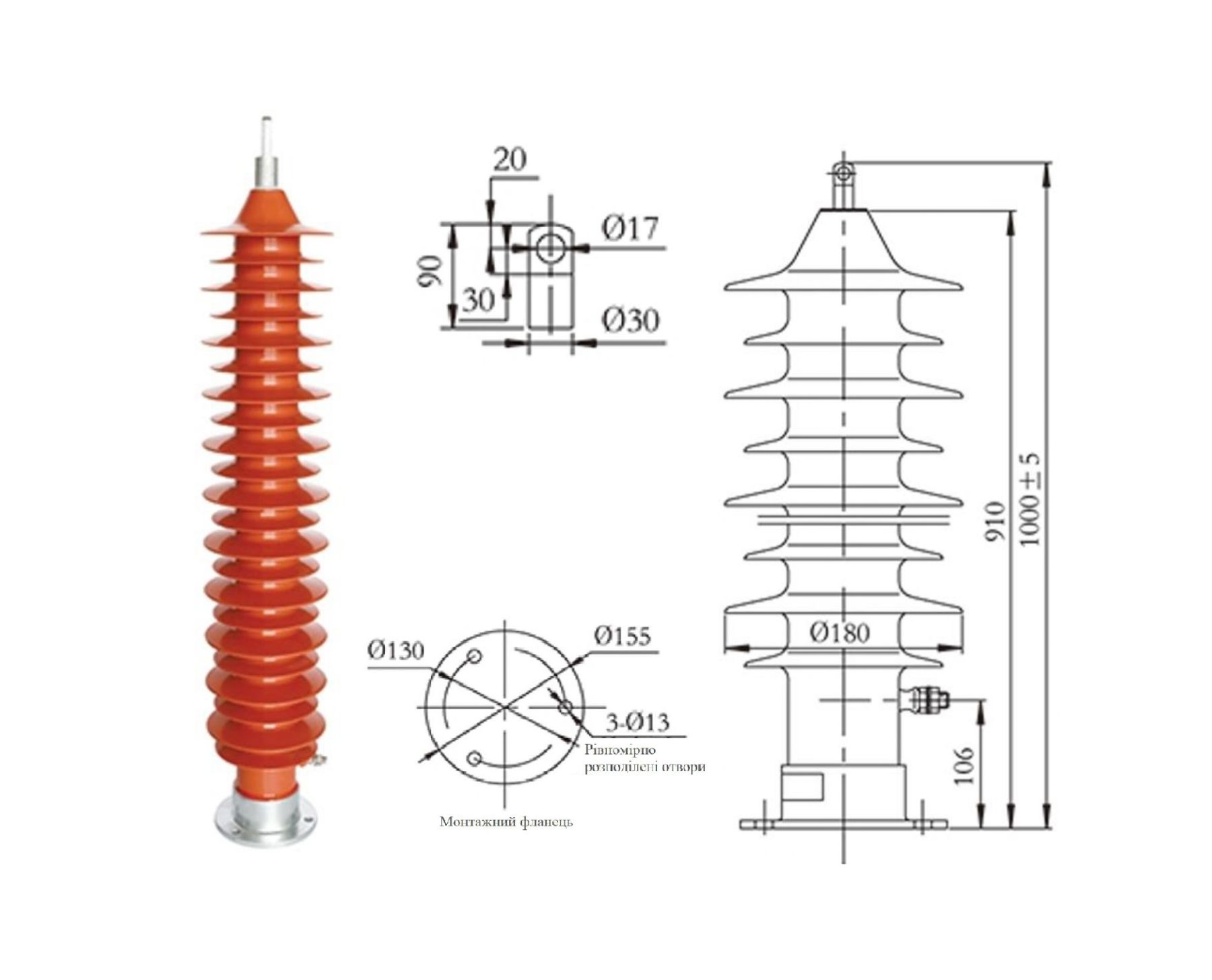

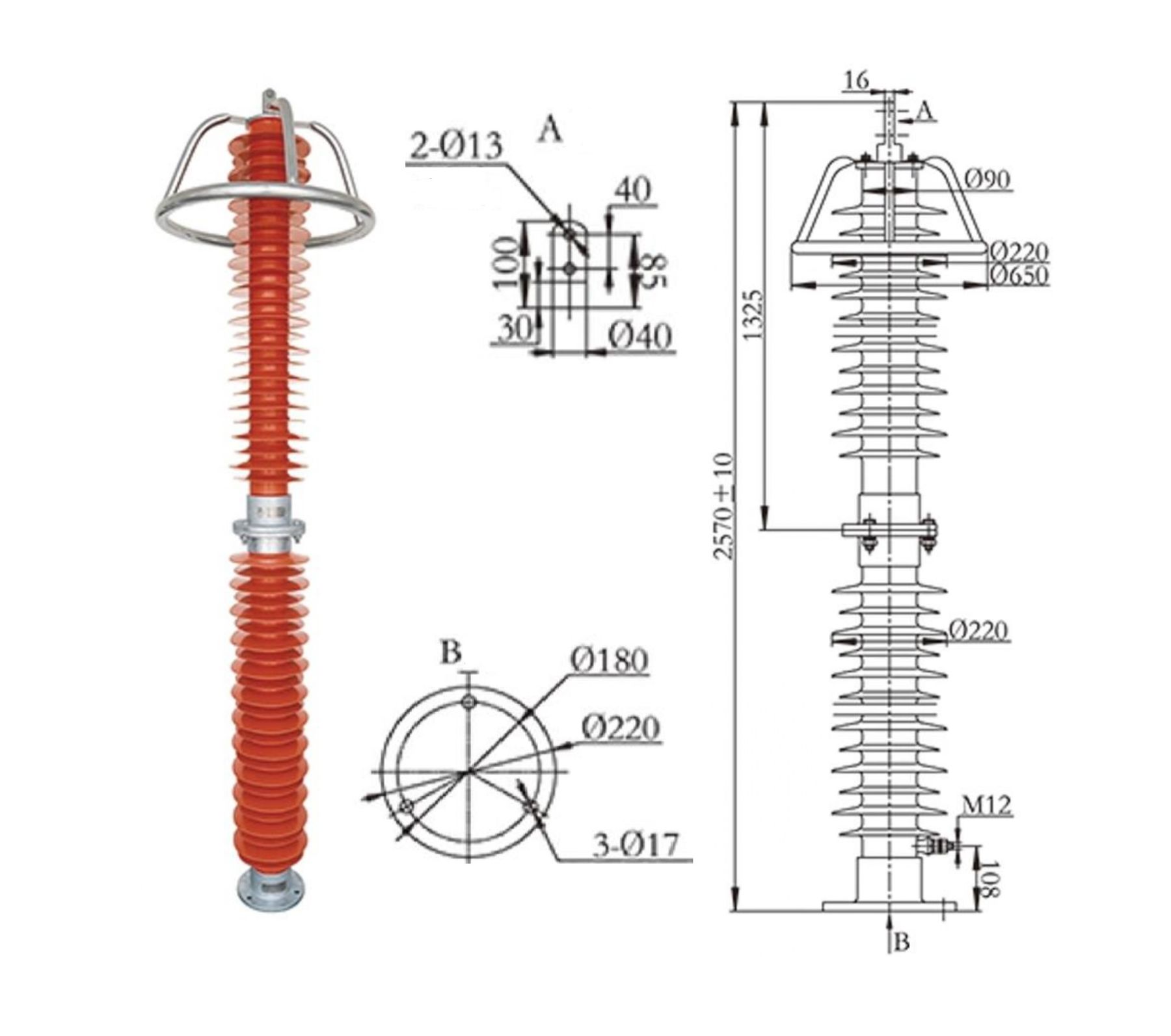

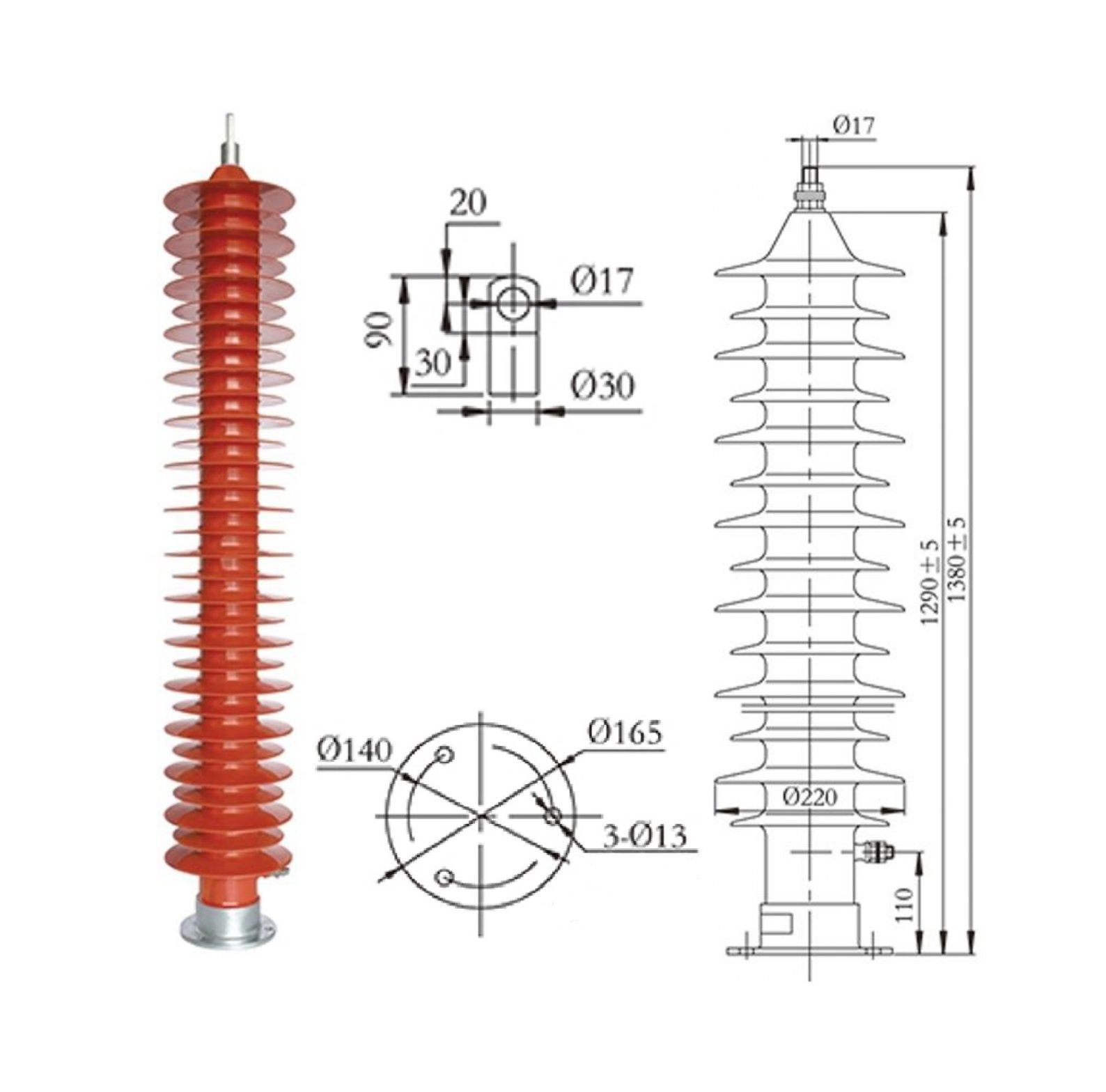

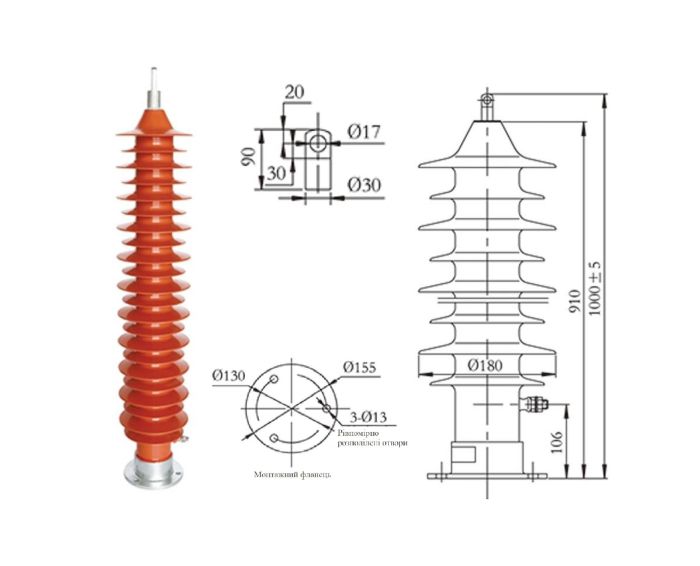

Розрядник перенапруг трансформатора нейтрального типу 66-500 kV

Загальний опис:

Розрядник перенапруг трансформатора нейтрального типу, серії YH₁₅WZ призначені для надійного захисту електричних систем напруги 66–500 кВ , особливо для захисту нейтральної точки трансформаторів від перенапружень, що виникають у результаті ударів молнії або комутаційних процесів. Ці пристрої забезпечують швидке та ефективне поглинання перенапружень, які можуть спричинити пошкодження трансформаторів та іншого важливого обладнання.

Розрядник перенапруг трансформатора нейтрального типу побудовані на основі оксиду цинку (MOA — Metal Oxide Arresters ), що забезпечує високу стабільність характеристик, швидке реагування на перенапругу та тривалий термін служби без потреби технічного обслуговування. Їх компактна конструкція дозволяє легко інтегрувати пристрої в існуючу електричну систему.

Модельний ряд:

YH₁₅WZ-60/144
- Модель для систем напруги 60 кВ.
- Призначений для захисту нейтральної точки трансформаторів середньої напруги.
YH₁₅WZ-72/186
- Модель для систем напруги 72 кВ.
- Особливо рекомендована для захисту важливого обладнання в умовах середньої напруги.
YH₁₅WZ-96/260
- Модель для систем напруги 96 кВ з підвищеними характеристиками залишкового напруження.
- Підвищені параметри для більш надійного захисту важливого обладнання.
YH₁₅WZ-144/320
- Модель для систем напруги 144 кВ.
- Особливо придатний для захисту важливого обладнання в умовах високої напруги.
YH₁₅WZ-207/440
- Модель для систем напруги 207 кВ.
- Задовольняє вимоги до захисту обладнання в умовах найвищих перенапружень.

Технічні характеристики:

Використання розрядника	Модель розрядника	Номінальна напруга розрядника	Номінальна напруга системи	Безперервна робоча напруга розрядника	Еталонна напруга постійного струму при 1mA D.C ≥	Залишкова напруга			Пропускна здатність			Струм витоку при 0,75U1mA ≤	Уніфікований шлях витоку ≥	Вага
		Номінальна напруга розрядника	Номінальна напруга системи	Безперервна робоча напруга розрядника	Еталонна напруга постійного струму при 1mA D.C ≥	При грозовому імпульсі 8/20 1.5kA	Імпульсний струм 1/10 1.5kA	Імпульсний струм 30/60 0,5 kA	Квадратичний струм (2 ms)	Повторюване перенесення заряду	4/10 високий струм	Струм витоку при 0,75U1mA ≤	Уніфікований шлях витоку ≥	Вага
		Ефективне значення (kV)			kV	Пікове значення ≤ (kV)			A	C	kA	μ A	mm/kV	kg
	YН1,5WZ-60/144	60		48	85	144		135	400	0,8	10	50	53,7	19
	YН1,5WZ-72/186	72		103	103	186		174	400	0,8	10	50	53,7	35
	YН1,5WZ-96/260	96		137	137	260		243	800	1,6	10	50	53,7	35
	YН1,5WZ-1/32044	144		205	205	320		299	800	1,6	10	50	53,7	75
	YН1,5WZ-207/440	207		292	292	440		410	800	1,6	10	50	53,7	75

Переваги:

Висока ефективність захисту завдяки матеріалам на основі оксиду цинку
Різні модифікації: стандартні та з підвищеними параметрами залишкового напруження
Компактність та простота встановлення
Довгий термін служби без технічного обслуговування

Область застосування:

Защита нейтральної точки трансформаторів напруги 66–500 кВ
Промислові та міські електромережі
Захист важливого обладнання в умовах високих перенапружень

Характеристики

Призначення:

захист мереж
Спосіб установлення:

внутрішній
Рівень напруги:

середньої напруги (66-500 кВ)
Тип ізоляції:

полімерний
