Опис

Розрядник перенапруг конденсаторного типу 3–10 кВ

Загальний опис:

Розрядник перенапруг конденсаторного типу, серії HY₅WR₁ призначені для надійного захисту електричних систем напруги 3–10 кВ від перенапружень, що виникають у результаті ударів молнії або комутаційних процесів. Ці пристрої особливо придатні для застосування в мережах з нейтральною точкою, заземленою через малопотужний резистор або підсилювальне коло.

Розрядник перенапруг конденсаторного типу побудовані на основі оксиду цинку (MOA — Metal Oxide Arresters ), що забезпечує високу стабільність характеристик, швидке реагування на перенапругу та тривалий термін служби без потреби технічного обслуговування. На відміну від класичних моделей, ці пристрої не мають ковзаючих розрядників і не потребують повторного скидання після спрацьовування.

Модельний ряд:

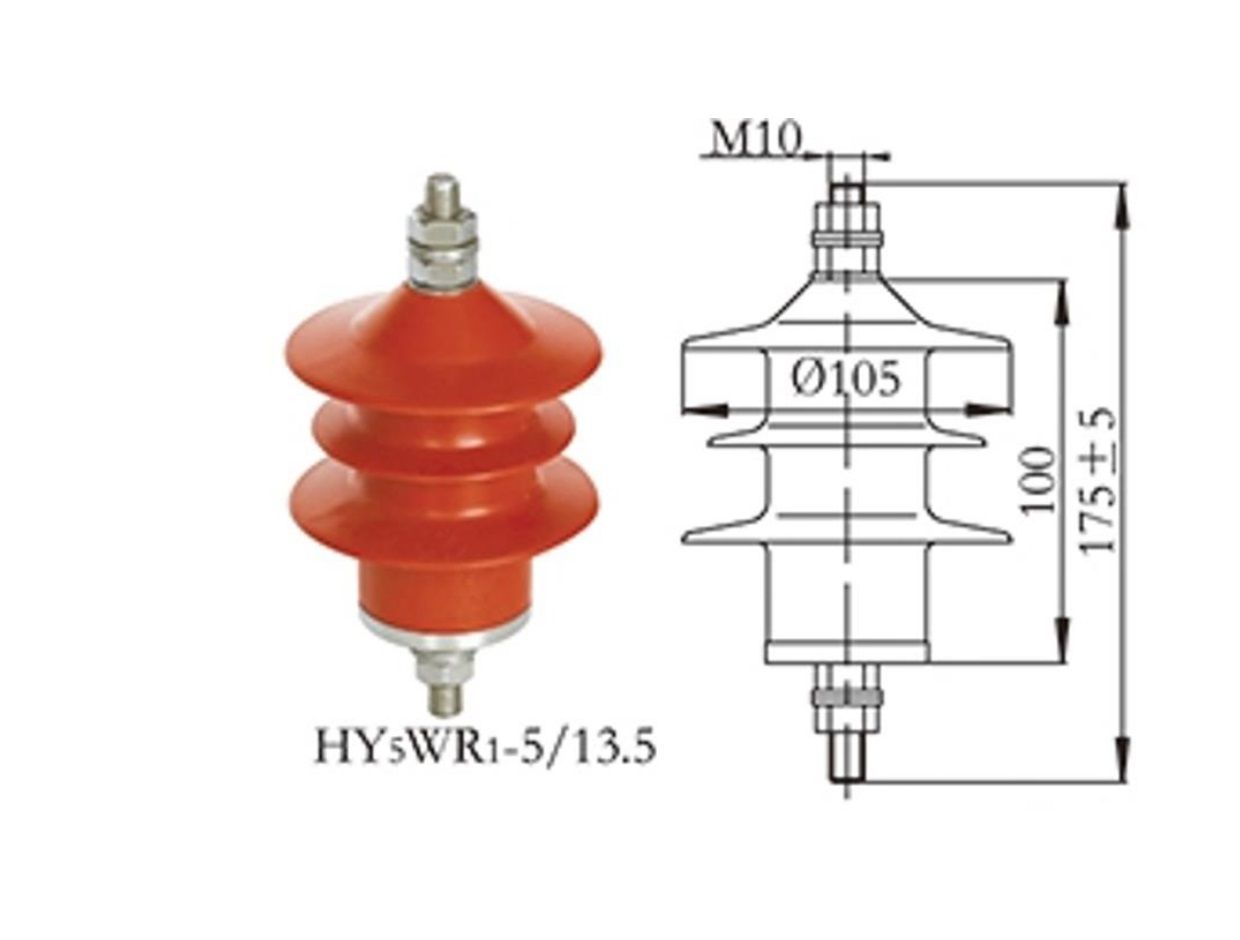

HY₅WR₁-5/13.5
- Розрядник перенапруг конденсаторного типу для систем напруги 3 кВ.
- Призначений для захисту важливого обладнання в мережах з нейтральною точкою, заземленою через малопотужний резистор.

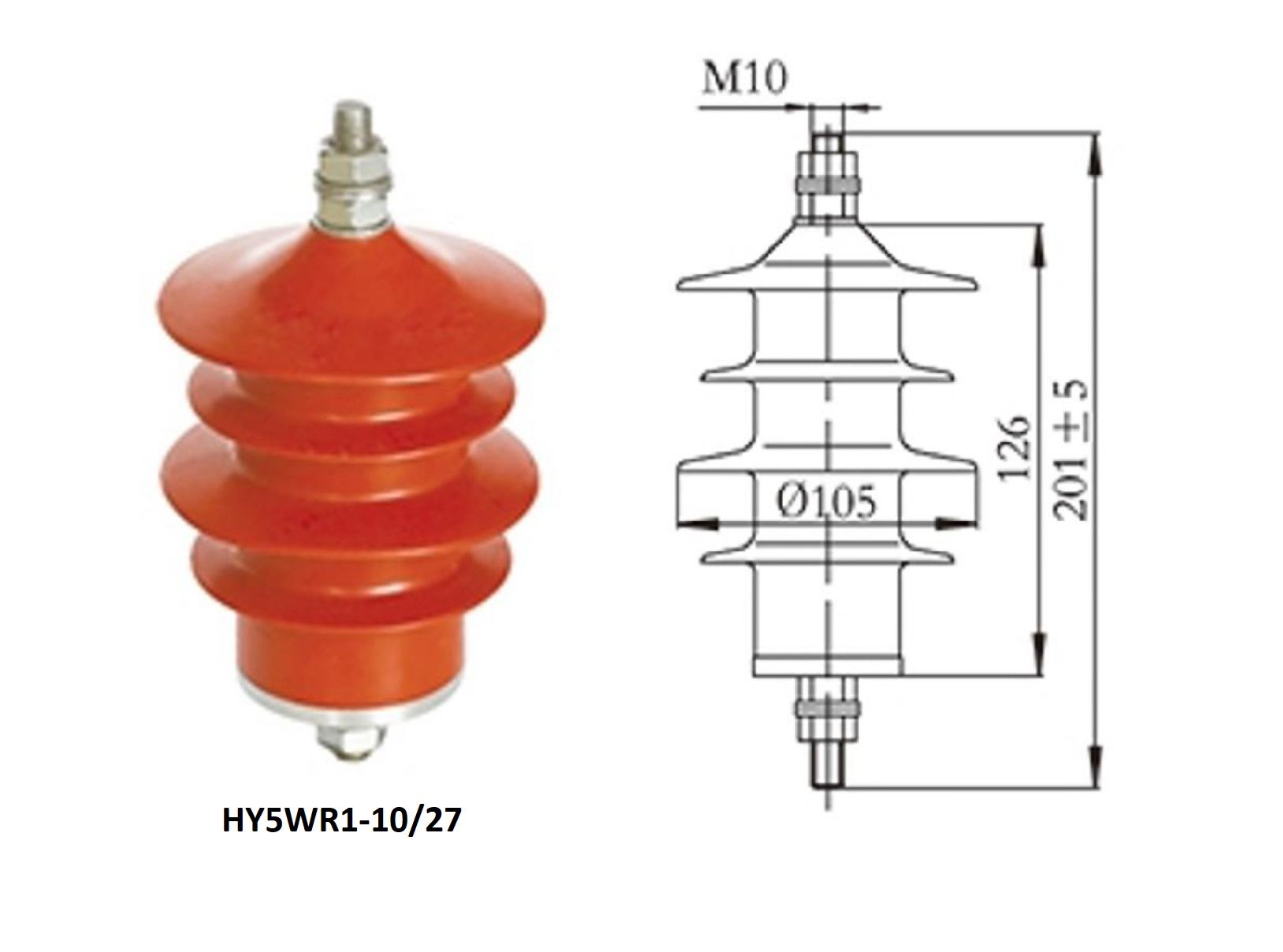

HY₅WR₁-10/27
- Модель для систем напруги 6 кВ.
- Особливо рекомендована для захисту обладнання в мережах з нейтральною точкою, заземленою через підсилювальне коло.
HY₅WR₁-12/32.4(1)
- Розрядник перенапруг конденсаторного типу для систем напруги 10 кВ з оптимізованими характеристиками залишкового напруження.
- Підвищені параметри для більш надійного захисту важливого обладнання.
HY₅WR₁-15/40.5(2)
- Модифікована версія для систем напруги 10 кВ.
- Особливо придатна для захисту обладнання в умовах високих перенапружень.

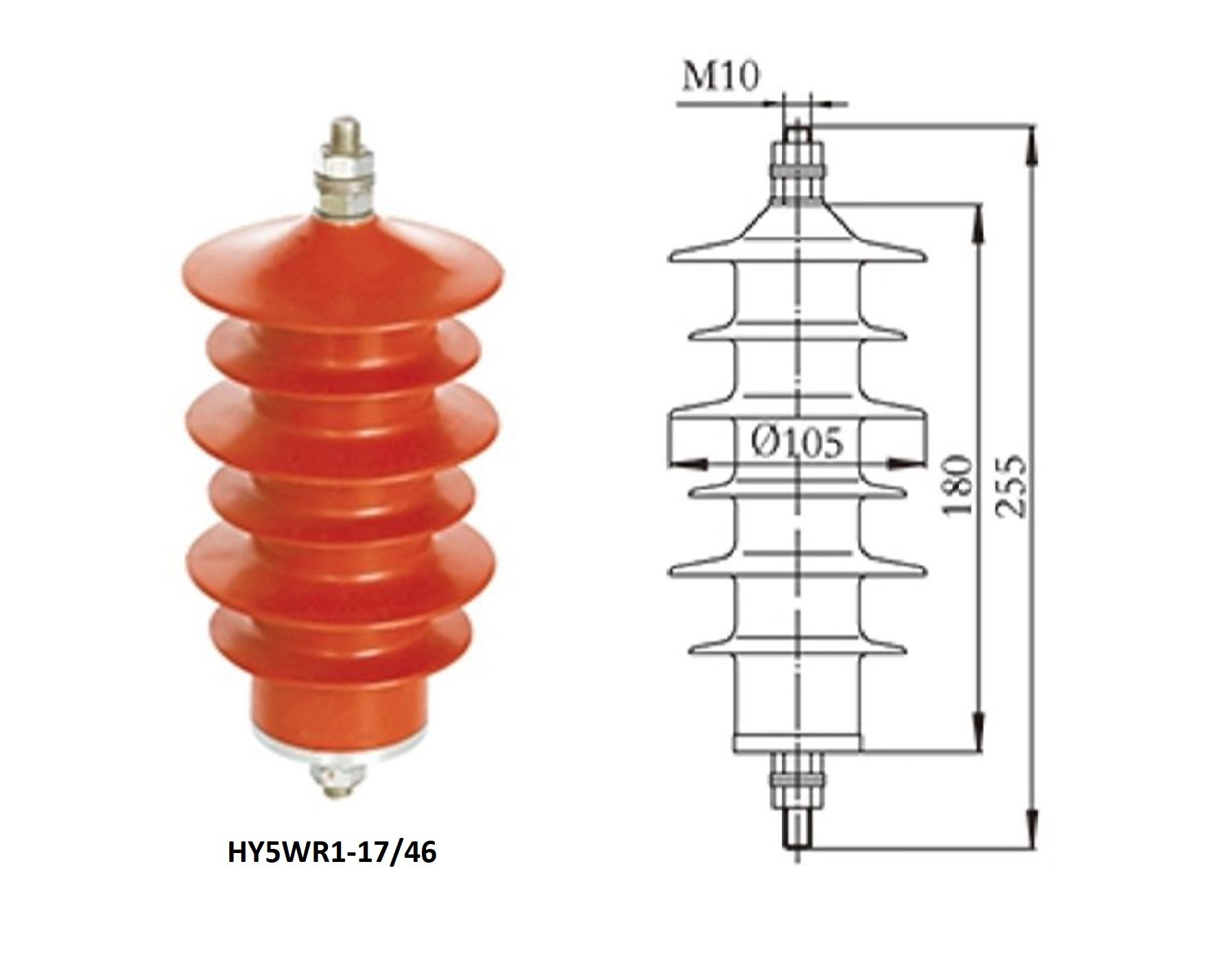

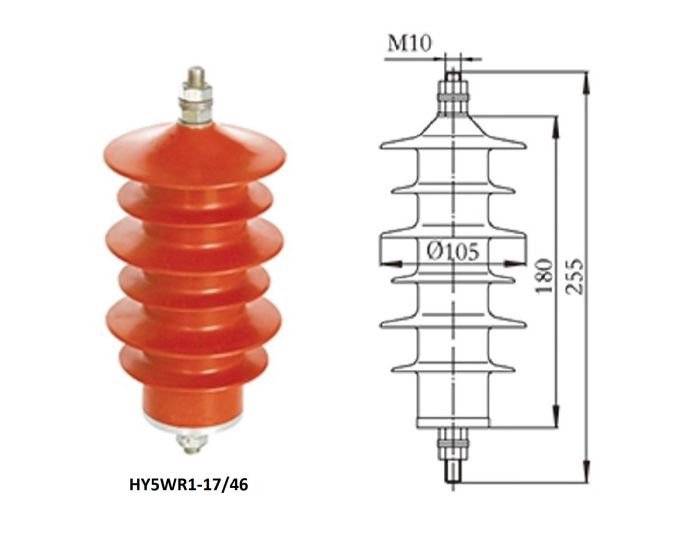

HY₅WR₁-17/46
- Розрядник перенапруг конденсаторного типу для систем напруги 10 кВ з найвищими характеристиками залишкового напруження.
- Ідеально підходить для захисту важливого обладнання в умовах частого впливу молнії та комутаційних процесів.

Технічні характеристики:

Використання розрядника	Модель розрядника	Номінальна напруга розрядника	Номінальна напруга системи	Безперервна робоча напруга розрядника	Еталонна напруга постійного струму при 1mA D.C ≥	Залишкова напруга		Пропускна здатність			Струм витоку при 0,75U1mA ≤	Уніфікований шлях витоку ≥	Вага
		Номінальна напруга розрядника	Номінальна напруга системи	Безперервна робоча напруга розрядника	Еталонна напруга постійного струму при 1mA D.C ≥	При грозовому імпульсі 8/20 5 kA	Імпульсний струм 30/60 0,25 kA	Квадратичний струм (2 ms)	Повторюване перенесення заряду	4/10 високий струм	Струм витоку при 0,75U1mA ≤	Уніфікований шлях витоку ≥	Вага
		Ефективне значення (kV)			kV	Пікове значення ≤ (kV)		A	C	kA	μ A	mm/kV	kg
R	HY5WR1-5/13,5	5	3	4	7,2	13,5	10,5	400	0,8	65	50	53,7	1,2
R	HY5WR1-10/27	10	6	8	14,4	27	21	400	0,8	65	50	53,7	1,7
R	HY5WR1-12/32,4(1)	12	10	9,6	17,4	32,4	25,2	400	0,8	65	50	53,7	2,5
R	HY5WR1-15/40,5(2)	15	10	12	21,8	40,5	31,5	400	0,8	65	50	53,7	2,5
R	HY5WR1-17/46	17	10	13,6	24	46	35	400	0,8	65	50	53,7	2,5

Переваги:

Висока стійкість до перенапружень завдяки технології оксиду цинку
Різні модифікації для задоволення різних вимог електричної системи
Компактність та простота встановлення
Довгий термін служби без технічного обслуговування

Область застосування:

Розподільні підстанції 3–10 кВ
Лінії електропередач середньої напруги
Промислові та міські електромережі
Захист важливого обладнання в умовах високих перенапружень

Характеристики

Призначення:

захист мереж
Спосіб установлення:

внутрішній
Рівень напруги:

середньої напруги (3-10 кВ)
Тип ізоляції:

полімерний
