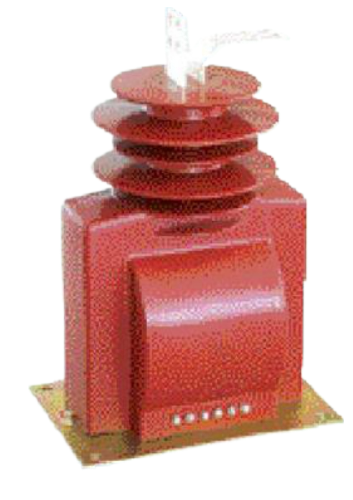

Трансформатор струму внутрішній LZZB7-35A(B)
Виробник: Dalian Zhongfa Transformer Co., Ltd.
Опис виробу:
Трансформатор струму внутрішній LZZB7-35A(B) призначений для використання у закритих електроустановках середньої напруги класу 27.5-35 кВ. Особливістю моделі є наявність двох варіантів вторинних обмоток: подвійної та потрійної конфігурації.
Основні характеристики:
-
Тип: Опорний, литий (Post type, Casting type)
-
Клас захисту: Вбудований (With protective class)
-

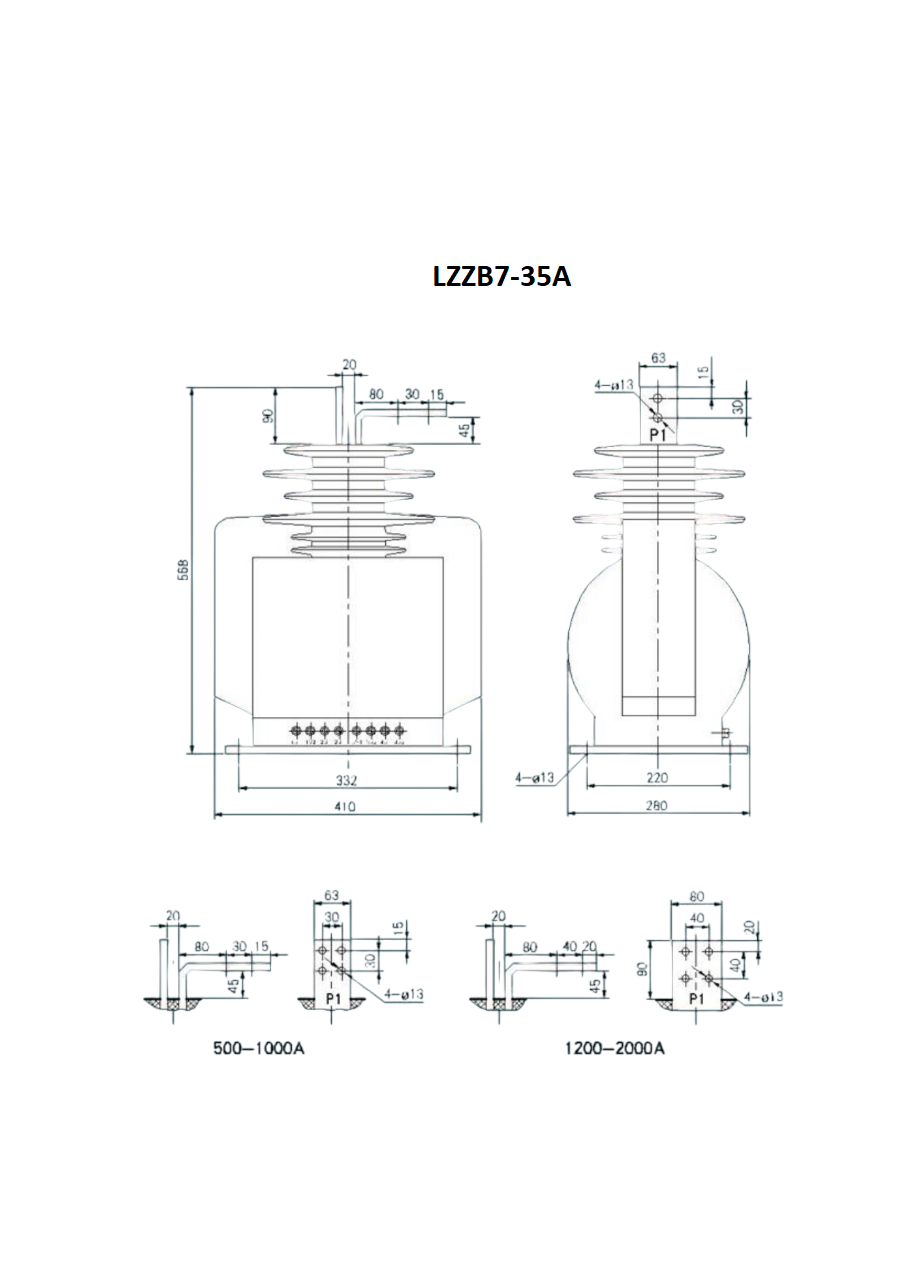

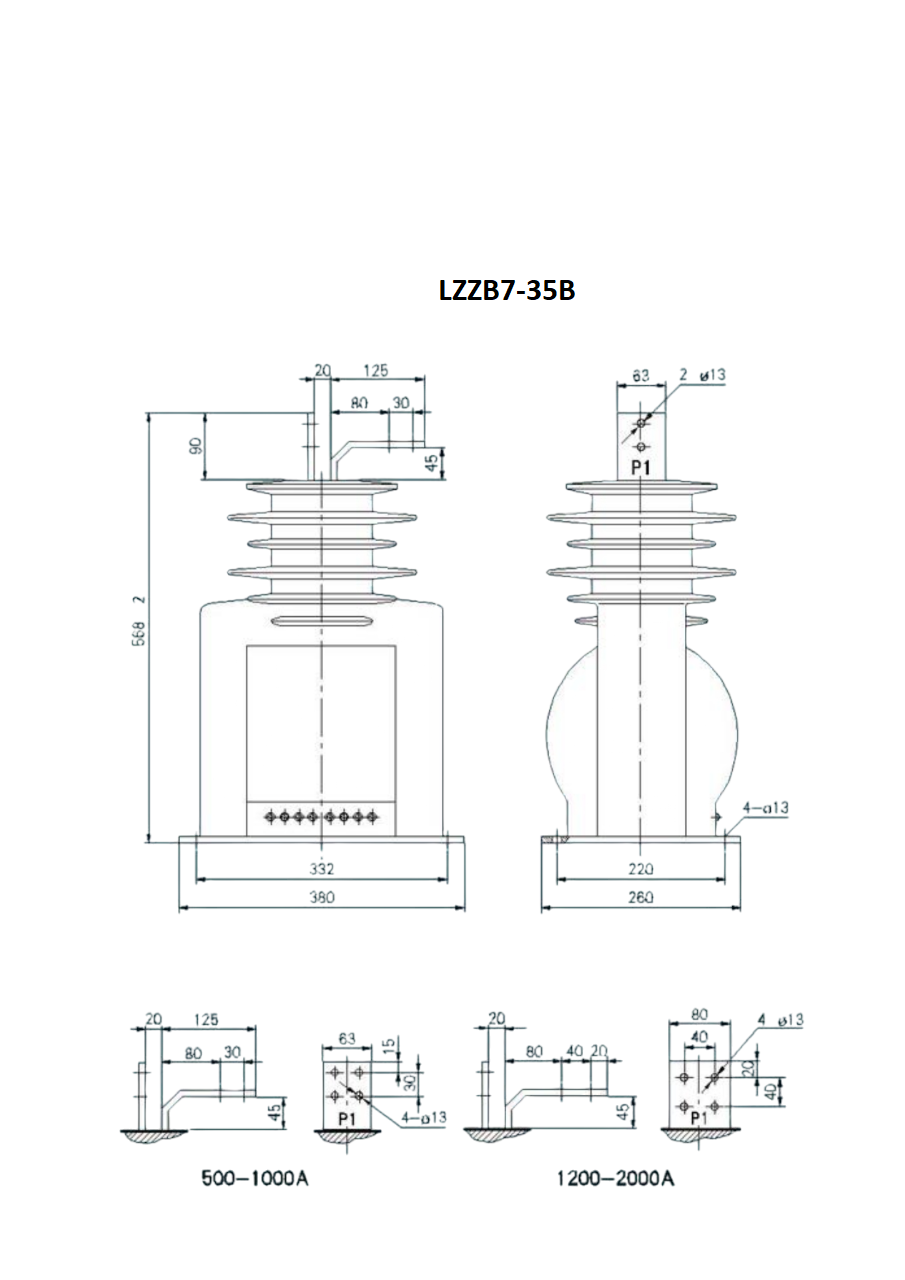

Конструкція: Модифікації A та B
-
Призначення: Для систем вимірювання та захисту
Технічні параметри (подвійна вторинна обмотка):
| Номінальний первинний струм (А) |
Комбінація класів точності |
Номінальна потужність (VА) |
Короткочасний термічний струм (kA) |
Номінальний динамічний струм (kV) |
|---|---|---|---|---|
| 15 | 0,2/0,5 0,2/10Р15 0,5/10Р15 0,2/10Р10 0,5/10Р10 10Р10/10Р10 |
30/50 30/30 50/30 30/50 50/50 50/50 |
3 | 7,5 |
| 20 | 4 | 10 | ||
| 30 | 6 | 15 | ||
| 40 | 8 | 20 | ||
| 50 | 10 | 25 | ||
| 75 | 15 | 37,5 | ||
| 100 | 21 | 52,5 | ||
| 150 | 31,5 | 80 | ||
| 200 | 45 | 112,5 | ||
| 300 | 63 | 130 | ||
| 400 | 0,2/0,5 0,2/10Р15 0,5/10Р15 0,2/10Р10 0,5/10Р10 10Р10/10Р10 |
30/50 30/30 50/30 30/50 50/50 50/50 |
63 | 130 |
| 500 | 63 | 130 | ||
| 600 | 63 | 130 | ||
| 800 | 63 | 130 | ||
| 1000 | 80 | 130 | ||
| 1200 | 80 | 130 | ||
| 1500 | 80 | 130 | ||
| 2000 | 80 | 130 |
Технічні параметри (потрійна вторинна обмотка):
| Номінальний первинний струм (А) |
Комбінація класів точності |
Номінальна потужність (VА) |
Короткочасний термічний струм (kA) |
Номінальний динамічний струм (kV) |
|---|---|---|---|---|
| 15 | 0,2/0,5/10Р10 0,2/0,5/10Р15 0,5/10Р10/10Р10 0,2/10Р10/10Р10 0,5/10Р15/10Р15 10Р10/10Р10/10Р10 |
30/30/50 30/30/30 50/50/30 30/30/50 50/30/30 50/50/50 |
3 | 7,5 |
| 20 | 4 | 10 | ||
| 30 | 6 | 15 | ||
| 40 | 8 | 20 | ||
| 50 | 10 | 25 | ||
| 75 | 15 | 37,5 | ||
| 100 | 21 | 52,5 | ||
| 150 | 31,5 | 80 | ||
| 200 | 45 | 112,5 | ||
| 300 | 63 | 130 | ||
| 400 | 0,2/0,5/10Р10 0,2/0,5/10Р15 0,5/10Р10/10Р10 0,2/10Р10/10Р10 0,5/10Р15/10Р15 10Р10/10Р10/10Р10 |
30/30/50 30/30/30 50/50/30 30/30/50 50/30/30 50/50/50 |
63 | 130 |
| 500 | 63 | 130 | ||
| 600 | 63 | 130 | ||
| 800 | 63 | 130 | ||
| 1000 | 80 | 130 | ||
| 1200 | 80 | 130 | ||
| 1500 | 80 | 130 | ||
| 2000 | 80 | 130 |
Технічні параметри (чотириобмоточна подвійна конструкція)
| Номінальний первинний струм (А) |
Комбінація класів точності |
Номінальна потужність (VА) |
Короткочасний термічний струм (kA) |
Номінальний динамічний струм (kV) |
|---|---|---|---|---|
| 15 | 0,2/0,5/10Р10/10Р10 0,2/0,5/10Р10/10Р15 |
30/30/30/30 30/30/30/30 |
3 | 7,5 |
| 20 | 4 | 10 | ||
| 30 | 6 | 15 | ||
| 40 | 8 | 20 | ||
| 50 | 10 | 25 | ||
| 75 | 15 | 37,5 | ||
| 100 | 21 | 52,5 | ||
| 150 | 31,5 | 80 | ||
| 200 | 45 | 112,5 | ||
| 300 | 63 | 130 | ||
| 400 | 0,2/0,5/10Р10/10Р10 0,2/0,5/10Р10/10Р15 |
30/30/30/30 30/30/30/30 |
63 | 130 |
| 500 | 63 | 130 | ||
| 600 | 63 | 130 | ||
| 800 | 63 | 130 | ||
| 1000 | 80 | 130 | ||
| 1200 | 80 | 130 | ||
| 1500 | 80 | 130 | ||
| 2000 | 80 | 130 |
Основні характеристики:
-
Номінальна напруга: 35 кВ
-
Діапазон струмів: 15-1500 А
-
Класи точності: 0.2, 0.5, 10P10, 10P15
-
Термічна стійкість: До 80 кА
-
Динамічна стійкість: До 130 кА
-
Ступінь захисту: IP54
-
Температурний діапазон: -25°C до +40°C
Особливості конструкції:
-
Корпус: Литий з епоксидної смоли
-
Кріплення: Фланцеве
-
Габарити: Оптимізовані для компактного монтажу
-
Маркування: Чітке нанесення технічних параметрів
Застосування:
-
Промислові підприємства
-
Енергетичні об'єкти
-
Системи комерційного обліку
Примітка: Для отримання повної інформації про конкретні модифікації рекомендується звертатися до виробника. Технічні характеристики можуть відрізнятися для певних конфігурацій виробу.
-
Призначення:вимірювальний
-
Спосіб установлення:внутрішній
-
Рівень напруги:середньої напруги (27.5-35 кВ)
-
Тип ізоляції:епоксидна смола
