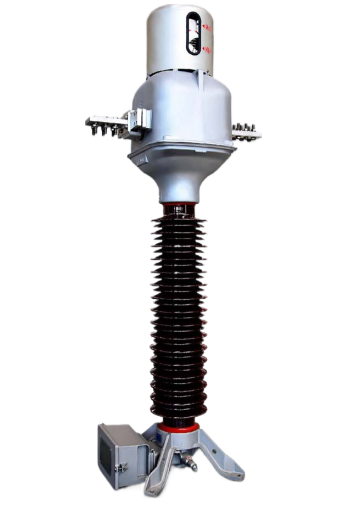

LVB1-110(GY)(W,W2,W3) Трасформатор струму інверторного типу 110kV
Загальний опис:
Трансформатор струму інверторного типу серії LVB1-110(GY)(W,W2,W3) призначені для точного вимірювання і контролю струму у електричних системах напруги 110 кВ Ці пристрої особливо придатні для застосування на лініях електропередач середньої напруги.
Трансформатори побудовані за принципом перевернутого ядра, що забезпечує надійне фізичне захист обладнання від механічних навантажень та погіршення кліматичних умов. Їх компактна конструкція дозволяє легко інтегрувати пристрої в існуючу електричну систему.
Модельний ряд:
- LVB1-110(GY)(W,W2,W3)
- Трансформатор струму для систем напруги 110 кВ.
- Призначений для загального захисту обладнання в мережах 110 кВ.

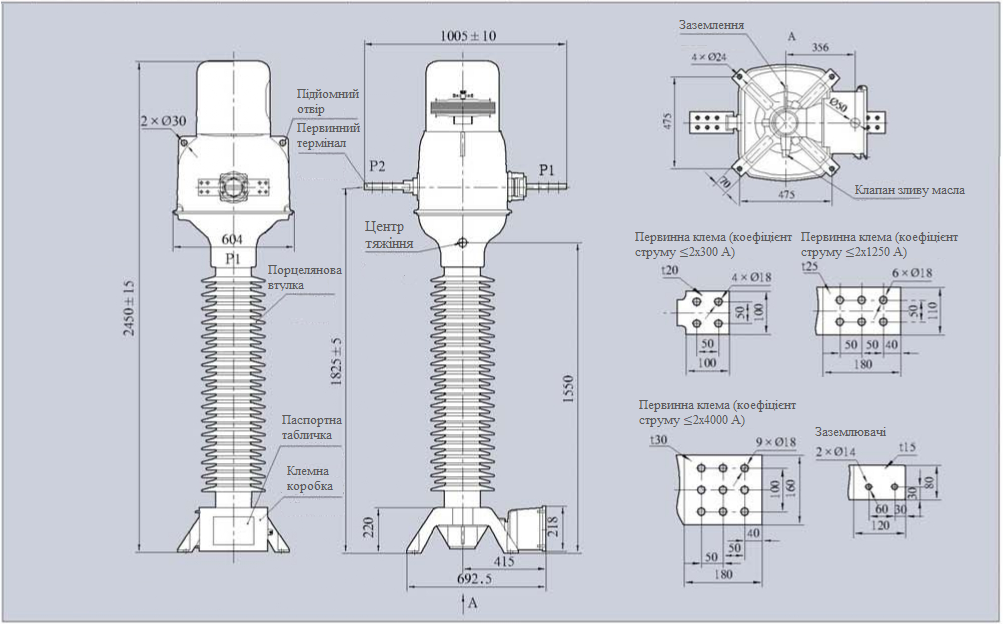

Технічні дані:
|
Найвища |
Номінальний |
Номінальни |
Клас вимірювання |
Клас захисту |
Номінальна |
Номінальний |
Номінальний |
Загальна |
||
|
Клас |
Фактор |
Клас |
Граничний |
|||||||
| 126 | 2х50 | 5 або 1 | 0,2-0,2S 0,5-0,5S |
≤5 / ≤10 | 5Р / 10Р | 15 | 15 (1A) або 30 (5А) |
5/1s | 12,5 | |
| 126 | 2х100 | 5 або 1 | ≤5 / ≤10 | 5Р / 10Р | 15 | 10/1s | 25 | 420 | ||
| 126 | 2x150 | 5 або 1 | ≤5 / ≤10 | 5Р / 10Р | 15 | 20/1s | 50 | 420 | ||
| 126 | 2x200 | 5 або 1 | ≤5 / ≤10 | 5Р / 10Р | 20 | 31,5/1s | 80 | 420 | ||
| 126 | 2x300 | 5 або 1 | ≤5 / ≤10 | 5Р / 10Р | 20 | 31,5/1s | 80 | 420 | ||
| 126 | 2х400 | 5 або 1 | ≤5 / ≤10 | 5Р / 10Р | 30 | 30 (1А) або 50 (5А) |
50/3s | 125 | 420 | |
| 126 | 2x600 | 5 або 1 | ≤5 / ≤10 | 5Р / 10Р | 30 | 50/3s | 125 | 420 | ||
| 126 | 2х800 | 5 або 1 | ≤5 / ≤10 | 5Р / 10Р | 30 | 50/3s | 125 | 420 | ||
| 40,5 | 2х1000 | 5 або 1 | ≤5 / ≤10 | 5Р / 10Р | 30 | 50/3s | 125 | 420 | ||
| 40,5 | 2х1250 | 5 або 1 | ≤5 / ≤10 | 5Р / 10Р | 30 | 50/3s | 125 | 420 | ||
| 40,5 | 2000~4000 | 5 або 1 | ≤5 / ≤10 | 5Р / 10Р | 30 | 63/3s | 160 | 420 | ||
Переваги:
- Висока точність вимірювань
- Зручне управління та аналіз даних
- Компактність та надійність
- Довгий термін служби без технічного обслуговування
Область застосування:
- Лінії електропередач середньої напруги
- Промислові та міські електромережі
- Захист важливого обладнання в умовах високих перенапружень
-
Кількість фаз:трифазний
-
Призначення:силовий, понижувальний
-
Спосіб охолодження:масляні
-
Конструкція магнітопроводу:броньовані
-
Спосіб установлення:зовнішний
-
Рівень напруги:середньої напруги (110кВ)
-
Тип ізоляції:рідка ізоляція/мастило
-
Потужність:середньої потужності (1-63кВа)
-
За частотою:промислової частоти (50-60 Гц)
