Лічильник перенапруг розрядника та онлайн монітор
Загальний опис:
Лічильник перенапруг розрядника та онлайн монітор призначені для контролю та захисту електричних систем від перенапружень, що виникають у результаті ударів молнії або комутаційних процесів. Ці пристрої особливо придатні для застосування на лініях електропередач середньої та високої напруги.
Лічильник перенапруг розрядника та онлайн монітор дозволяють відслідковувати кількість інсултацій (перенапружень), які проходять через громоуловник, щоб забезпечити своєчасний контроль стану обладнання. Онлайн-монітори дозволяють реалічно контролювати параметри розрядників, таких як струм і напруга, щоб забезпечити надійність системи безпеки.
Модельний ряд:
-

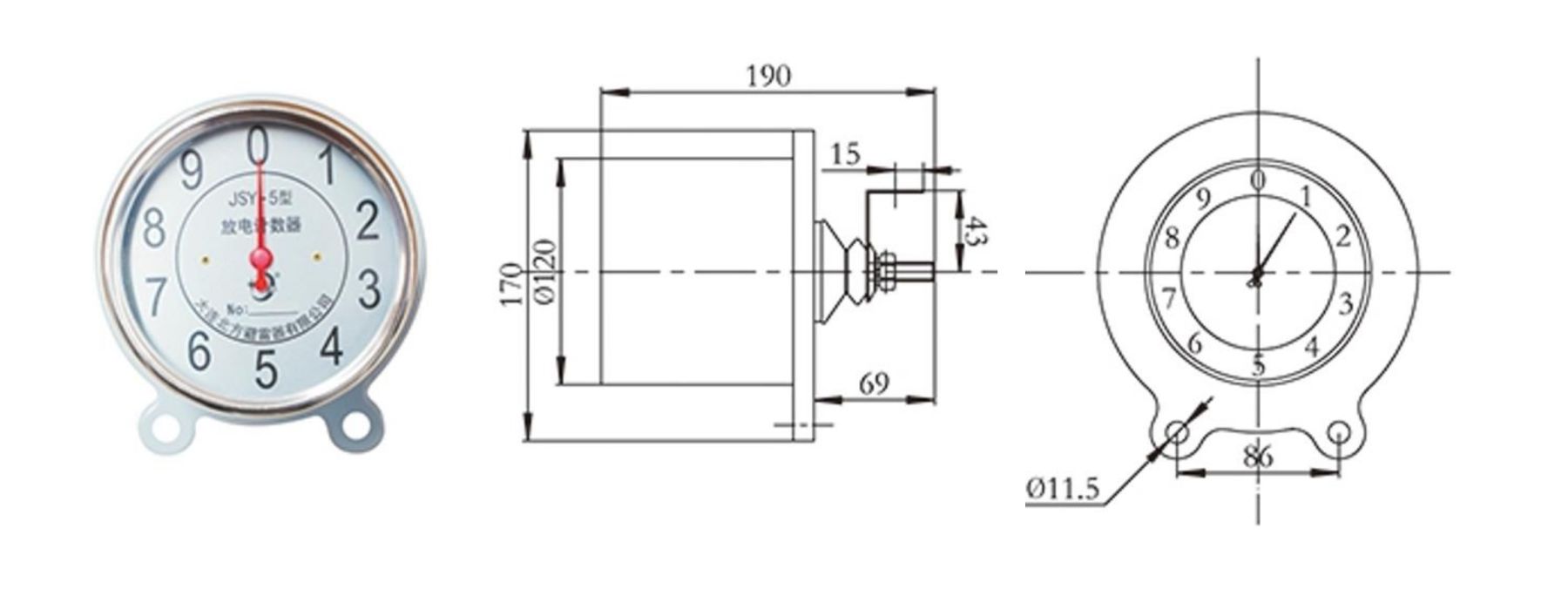

JSY-5
- Лічильник інсултації.
- Призначений для загального захисту обладнання в мережах 10–220 кВ.
-

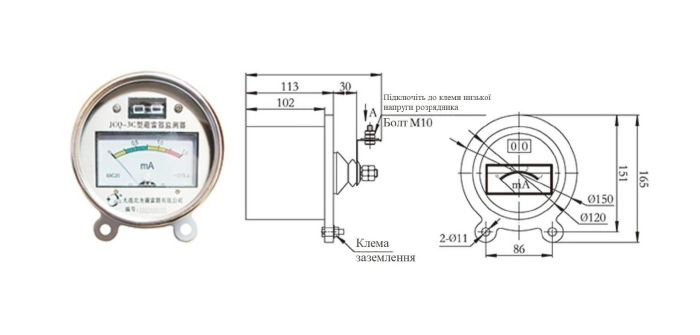

JCQ-3C
- Онлайн-монітор для розрядника.
- Особливо рекомендована для захисту важливого обладнання.
-
JCQ-20/2000
- Модель для систем напруги 500 кВ з підвищеними параметрами залишкового напруження.
- Підвищені характеристики для більш надійного захисту важливого обладнання.
-

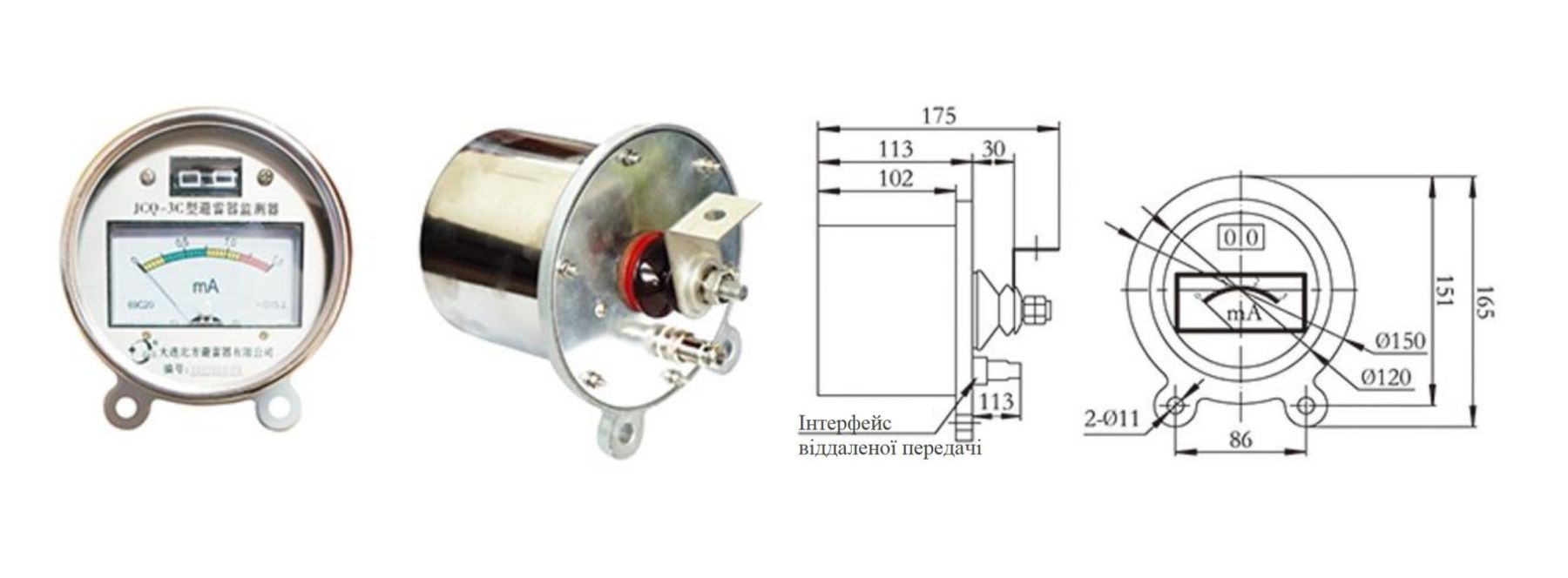

JCQ-3E (з 485-м портом)
- Модифікована версія для систем напруги 10–220 кВ.
- Особливо придатна для захисту обладнання в умовах високих перенапружень.
Технічні параметри:
| Використання розрядника | Тип моделі | Діапазон номінальних напруг (kV) | Номінальний струм розряду 8/20 μ A (пікове значення) (kА) | Нижня межа робочого струму 8/20 us (пікове значення) (A) | Залишкова напруга при номінальному струмі розряду (пікове значення) (kV) | Здатність витримувати квадратичний струм 2 ms (пікове значення) (А) | Здатність витримувати високий стрибок струму 4/10 (пікове значення) (kA) | Поточний діапазон вимірювання струму та глибина індикації (DCA) (mA) | Вага (kg) |
| Лічильник розряду |
JSY-5 | 10-220 | 10 | 50 | ≤1,1 | 600 | 100 | 1,1 | |
| Онлайн- монітор |
JCQ-3C | 10-220 | 10 | 50 | ≤1,5 | 800 | 100 | 0-3±5% | 1,4 |
| Онлайн- монітор |
JCQ-20/2000 | 500 | 20 | 50 | ≤1,5 | 2000 | 100 | 0-5±5% | 1,8 |
| Онлайн- монітор |
JCQ-3E (з інтерфейсом 485) |
10-220 | 10 | 50 | ≤1,5 | 800 | 100 | 0-3±5% | 1,4 |
Переваги:
- Простота встановлення та конфігурації
- Висока точність вимірювань
- Компактність та надійність
- Зручне управління та аналіз даних
Область застосування:
- Лінії електропередач середньої та високої напруги
- Промислові та міські електромережі
- Защита важливого обладнання в умовах високих перенапружень
-
Призначення:захист мереж
-
Спосіб установлення:внутрішній
