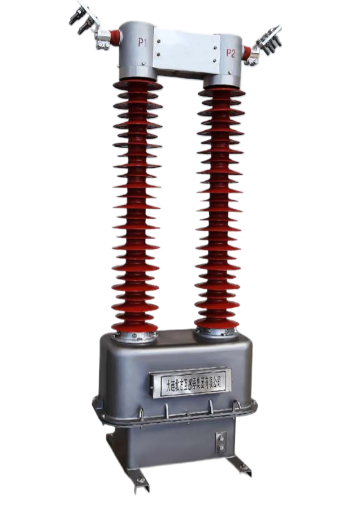

LGBJ-110(GY)(W,W2,W3) Сухий композитний ізоляційний трансформатор струму 110 kV
Загальний опис:
Сухий композитний ізоляційний трансформатор струму серії LGBJ-110(GY)(W,W2,W3) призначені для точного вимірювання і контролю струму у електричних системах напруги 110 кВ . Ці пристрої особливо придатні для застосування на лініях електропередач середньої напруги.
Трансформатори побудовані з композитного матеріалу, який забезпечує надійний фізичний захист обладнання від механічних навантажень та погіршення кліматичних умов. Їх компактна конструкція дозволяє легко інтегрувати пристрої в існуючу електричну систему.
Модельний ряд:
- LGBJ-110(GY)(W,W2,W3)
- Сухий композитний ізоляційний трансформатор струму для систем напруги 110 кВ.
- Призначений для загального захисту обладнання в мережах 110 кВ.
Технічні дані:
|
Найвища |
Номінальний |
Номінальни |
Клас вимірювання |
Клас захисту |
Номінальна |
Номінальний |
Номінальний |
Загальна |
||
|
Клас |
Фактор |
Клас |
Граничний |
|||||||
| 126 | 2х50 | 5 або 1 | 0,2-0,2S 0,5-0,5S |
≤5 / ≤10 | 5Р / 10Р | 20 | 30 | 5/1s | 12,5 | 280 |
| 126 | 2х100 | 5 або 1 | ≤5 / ≤10 | 5Р / 10Р | 20 | 30 | 10/1s | 25 | 280 | |
| 126 | 2x150 | 5 або 1 | ≤5 / ≤10 | 5Р / 10Р | 20 | 30 | 15/1s | 38 | 280 | |
| 126 | 2x200 | 5 або 1 | ≤5 / ≤10 | 5Р / 10Р | 20 | 30 | 31,5/1s | 80 | 280 | |
| 126 | 2x300 | 5 або 1 | ≤5 / ≤10 | 5Р / 10Р | 20 | 30 | 31,5/1s | 80 | 280 | |
| 126 | 2х400 | 5 або 1 | ≤5 / ≤10 | 5Р / 10Р | 20 | 30 | 31,5/3s | 80 | 280 | |
| 126 | 600~1200 | 5 або 1 | ≤5 / ≤10 | 5Р / 10Р | 20 | 30 | 50/3s | 125 | 280 | |
| 126 | 2000~4000 | 5 або 1 | ≤5 / ≤10 | 5Р / 10Р | 20 | 30 | 50/3s | 125 | 280 | |
Переваги:
- Висока точність вимірювань
- Зручне управління та аналіз даних
- Компактність та надійність
- Довгий термін служби без технічного обслуговування
Область застосування:
- Лінії електропередач середньої напруги
- Промислові та міські електромережі
- Захист важливого обладнання в умовах високих перенапружень
-
Кількість фаз:трифазний
-
Призначення:силовий, понижувальний
-
Спосіб охолодження:повітряний
-
Конструкція магнітопроводу:броньовані
-
Спосіб установлення:зовнішний
-
Рівень напруги:середньої напруги (110кВ)
-
Тип ізоляції:епоксидна смола
-
Потужність:середньої потужності (1-63кВа)
-
За частотою:промислової частоти (50-60 Гц)
