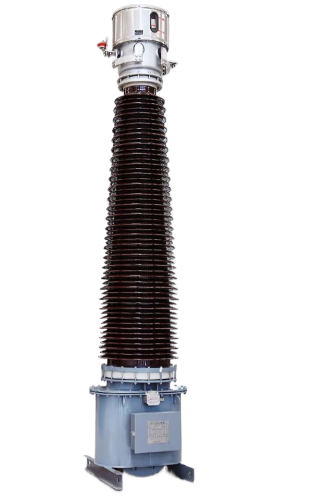

LB1-330(GY)(W2,W3) Масляний вертикальний трансформатор струму 330kV
Загальний опис:
Масляний вертикальний трансформатор струму серії LB1-330(GY)(W2,W3) призначені для точного вимірювання і контролю струму у електричних системах напруги 330 кВ . Ці пристрої особливо придатні для застосування на лініях електропередач високої напруги.
Трансформатори побудовані на основі технології засмоктування олією, що забезпечує надійне фізичне захист обладнання від механічних навантажень та погіршення кліматичних умов. Їх компактна конструкція дозволяє легко інтегрувати пристрої в існуючу електричну систему.
Модельний ряд:
- LB1-330(GY)(W2,W3)
- Трансформатор струму для систем напруги 330 кВ.
- Призначений для загального захисту обладнання в мережах 330 кВ.
Технічні дані:
|
Найвища |
Номінальний |
Номінальни |
Клас вимірювання |
Клас захисту |
Номінальна |
Номінальний |
Номінальний |
Загальна |
||
|
Клас |
Фактор |
Клас |
Граничний |
|||||||
| 363 | 2х200 | 5 або 1 | 0,2-0,2S 0,5-0,5S |
≤5 / ≤10 | 5Р / 10Р | 15 або 20 або 30 або 35 або 40 |
15 (1A) або 30 (5А) або 30 (1А) або 50 (5А) |
40/3s | 80 | 2150 |
| 363 | 2х360 | 5 або 1 | ≤5 / ≤10 | 5Р / 10Р | 40/3s | 80 | 2150 | |||
| 363 | 2x400 | 5 або 1 | ≤5 / ≤10 | 5Р / 10Р | 40/3s | 80 | 2150 | |||
| 363 | 2x500 | 5 або 1 | ≤5 / ≤10 | 5Р / 10Р | 40/3s | 80 | 2150 | |||
| 363 | 2x600 | 5 або 1 | ≤5 / ≤10 | 5Р / 10Р | 40/3s | 80 | 2150 | |||
| 363 | 2х750 | 5 або 1 | ≤5 / ≤10 | 5Р / 10Р | 40/3s | 80 | 2150 | |||
| 363 | 2x800 | 5 або 1 | ≤5 / ≤10 | 5Р / 10Р | 40/3s | 80 | 2150 | |||
Переваги:
- Висока точність вимірювань
- Зручне управління та аналіз даних
- Компактність та надійність
- Довгий термін служби без технічного обслуговування
Область застосування:
- Лінії електропередач високої напруги
- Промислові та міські електромережі
- Захист важливого обладнання в умовах високих перенапружень
-
Кількість фаз:трифазний
-
Призначення:силовий, понижувальний
-
Спосіб охолодження:масляні
-
Конструкція магнітопроводу:броньовані
-
Спосіб установлення:зовнішний
-
Рівень напруги:середньої напруги (330кВ)
-
Тип ізоляції:рідка ізоляція/мастило
-
Потужність:середньої потужності (1-63кВа)
-
За частотою:промислової частоти (50-60 Гц)
