Високовольтне обладнання для підстанцій: практичний підхід до вибору

Цей матеріал призначений для інженерів‑розробників і технічних менеджерів підстанцій, які шукають практичну, покрокову методику вибору високовольтного обладнання. Далі — робочий алгоритм, ключові критерії для високовольтних трансформаторів, вимикачів, роз’єднувачів, CT/VT та систем захисту, а також конкретні чеклисти й сценарії прийняття рішень.

1. Алгоритм підбору: покроковий робочий процес

Крок 0 — збирання вхідних даних

• топологія підстанції і точки приєднання;
• максимальні та тривалі робочі навантаження, профілі навантажень, резерви;
• розрахований або виміряний короткозамикальний струм, умови заземлення;
• клімат, доступ до сервісу, вимоги пожежної безпеки і нормативи.

Крок 1 — розрахунок навантаження і короткого замикання

отримуйте параметри, необхідні для номіналів: номінальний струм підстанції, перспективний короткозамикальний струм, X/R‑відношення, профілі пікових навантажень. Ці вихідні дані визначать Icw, термічні та динамічні вимоги до обладнання.

Крок 2 — підбір номіналів і класів ізоляції

підбирайте номінальну напругу/струм, перевіряйте імпульсну і тривалу пробивну міцність ізоляції для робочих та аварійних режимів; зіставляйте класи ізоляції з екстремальними умовами експлуатації.

Крок 3 — вибір конструкції і систем охолодження/вентиляції

пріоритети: місце установки (відкрите майданчик/вбудоване приміщення), вимоги пожежної безпеки, доступність техобслуговування. Для трансформаторів оцініть суху або масляну конструкцію і режим охолодження; для розподільчого обладнання — варіанти природного/примусового охолодження.

Крок 4 — перевірка захистів, сумісності CT/VT і резервування

переконайтесь у коректності вибору CT/VT (точність, насичення, вторинний опір), перевірте селективність захисних пристроїв, Icw та механічну витривалість вимикачів, плани резервування і автоматичного відключення.

Крок 5 — остаточна валідація і документування рішень

визначте обсяг випробувань при прийманні (функціональні, випробування ізоляції, перевірка захистів), сформуйте пакет технічних документів для архіву і експлуатації.

Чеклист підбору (компактно)

• збір вхідних даних і розрахунків навантаження/КЗ;
• вибір номіналів і Icw;
• вирішення питання сухий vs масляний трансформатор;
• підбір типу вимикача за механічним ресурсом і швидкістю;
• специфікація CT/VT за точністю і насиченням;
• плани тестів, моніторингу і техобслуговування.

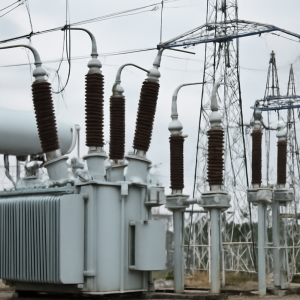

2. Трансформатори підстанції — критерії вибору і порівняння

Ключові техпараметри

номінальна потужність і напруга, клас ізоляції, тип охолодження, механічна конструкція і ризики експлуатації (пожежа, витоки, деградація ізоляції).

Сухі vs масляні трансформатори — порівняння

• Сухі: переваги — висока пожежна безпека, менше обслуговування; обмеження — більші розміри і іноді вища початкова вартість.
• Масляні: переваги — кращі охолоджувальні властивості, компактність; ризики — пожежа, витоки, потреба в системах захисту від загоряння та утилізації олії.

Практичні критерії вибору

для внутрішніх або щільно забудованих об’єктів зазвичай віддають перевагу сухим рішенням; для великих відкритих підстанцій — масляні з відповідними пожежними бар’єрами і системами контролю.

3. Вимикачі високої напруги — типи, параметри, помилки вибору

Основні типи

вакуумні, елегазові (SF6) та гібридні — різняться вартістю обслуговування, екологічними аспектами і механічним ресурсом.

Ключові параметри

перевіряйте номінальну напругу/струм, Icw (короткочасне термічне витримування), імпульсні характеристики, механічну витривалість і швидкість комутації.

Поширені помилки

недооцінка перспективного КЗ, вибір вимикача з недостатнім механічним ресурсом або без урахування кліматичних умов призводить до передчасних відмов.

4. Роз’єднувачі, заземлювачі і комутаційна процедура

Роль

роз’єднувачі забезпечують видимий розрив лінії для безпечних робіт; заземлювачі знімають напругу через витоки і є ключовою умовою безпечного обслуговування.

Конструктивні вимоги

вибирайте механічно надійні рішення з урахуванням частоти маніпуляцій і експлуатаційних навантажень.

Приклад послідовності комутацій

1. відключення вимикача;
2. відкриття роз’єднувача;
3. перевірка відсутності напруги і нанесення маркування;
4. прикладання заземлювача;
5. проведення робіт.

5. Трансформатори струму/напруги та системи захисту

Підбір CT/VT

підбирайте CT за точністю для захисту і метрології, контролюйте насичення під КЗ, враховуйте вторинну навантажувальну здатність; для VT — відповідність рівню ізоляції та точності для синхронізації.

Архітектури захисту

проєктуйте селективні, резервовані схеми з урахуванням взаємодії з АСУ; перевіряйте часові інтервали і логіку відсічення.

Моніторинг стану ізоляції

основні діагностики: аналіз часткових розрядів, олійна діагностика, вимірювання опору ізоляції, термографія.

6. Моніторинг, технічне обслуговування і стандарти

План техобслуговування

• регулярні візуальні огляди та функціональні перевірки — за регламентом;
• періодична діагностика ізоляції і аналіз олії — згідно інструкцій виробника;
• термографічні перевірки, тестування реле і калібрування CT/VT — планово.

Що фіксувати

температурні тренди, показники деградації ізоляції, події спрацьовувань захистів, результати тестів і ремонтів.

Сертифікація і приймання

вимагайте від постачальника сертифікати типових і рутинних випробувань, протоколи випробувань і калібрувальні сертифікати для CT/VT; при потребі — стороннє тестування.

7. Прикладні сценарії і правила прийняття рішень

Сценарій A: малий промисловий підрозділ

пріоритети: компактність, мінімальні вимоги до обслуговування і пожежна безпека — перевага сухих трансформаторів, модульних вакуумних вимикачів і простих схем резервування.

Сценарій B: районна підстанція

пріоритети: надійність, резервування, віддалений моніторинг — можливе застосування масляних трансформаторів з відповідними заходами пожежної безпеки, SF6/вакуумні вимикачі з високим Icw і продуманою архітектурою захисту.

Контрольні питання перед підписанням специфікації

• чи відповідають Icw та механічна витривалість реальному КЗ?;
• чи CT/VT забезпечать точність у захисних режимах?;
• чи задокументовані випробування та регламент техобслуговування?

Висновок

проходьте алгоритм від вхідних даних до валідації: правильно визначені номінали, сумісність CT/VT з захистами, вибір між сухим і масляним трансформатором за умовами експлуатації, а також чіткий план моніторингу і техобслуговування — ключ до надійності та оптимальної вартості володіння.

FAQ

Коли обирати сухий трансформатор? Коли пріоритет — пожежна безпека, обмежене техобслуговування або внутрішнє розміщення.

Як узгодити номінал трансформатора з потужністю підстанції? Почніть з пікових і тривалих профілів навантаження та запасу на майбутній ріст; номінал повинен відповідати робочому струму та допустимим перевантаженням згідно розрахунків.

Які параметри вимикача перевіряти при прийманні? номінальна напруга/струм, Icw, механічна витривалість, швидкість комутації та функціональні випробування захистів — з документами постачальника.
