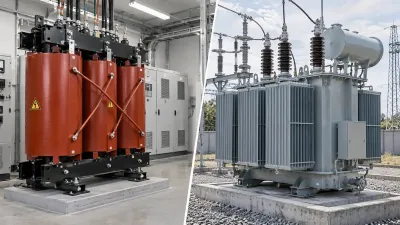

Сухий чи масляний трансформатор 10 кВ: як обрати рішення для підприємства

Вибір силового трансформатора 10 кВ для підприємства часто починають із простого питання: сухий чи масляний? Насправді правильна відповідь залежить не від популярності конструкції, а від режиму навантаження, місця встановлення, вимог до пожежної безпеки, вентиляції, допустимих втрат і планів розвитку об’єкта. Дві технології вирішують одну задачу, але роблять це різними способами.

Для технічного замовника важливо порівнювати не лише номінальну потужність і ціну. Серія стандартів IEC 60076 задає загальні вимоги до силових трансформаторів, а IEC 60076-11 окремо охоплює сухі трансформатори. Тому рішення варто формувати як технічне завдання з конкретними умовами експлуатації.

Починати треба не з типу, а з режиму роботи

Насамперед визначають очікуване навантаження у кВА, графік його зміни протягом доби, тривалість піків, характер споживачів і необхідність резервування. Якщо виробництво має великі пускові струми, часті зміни навантаження або перспективу підключення нових ліній, це повинно бути враховано ще до вибору серії трансформатора.

Надмірний запас потужності не завжди корисний: трансформатор працюватиме з нижчим завантаженням, а втрати холостого ходу залишатимуться постійними. З іншого боку, систематична робота біля межі можливостей підвищує теплове навантаження на ізоляцію. Для маслонаповнених трансформаторів вплив температури та перевантаження на ресурс окремо розглядає IEC 60076-7.

Що дає масляна конструкція

У маслонаповненому трансформаторі рідина одночасно бере участь в ізоляції та відведенні тепла. Така конструкція традиційно застосовується на відкритих підстанціях і добре підходить для об’єктів, де можна організувати окрему зону встановлення, контроль герметичності, маслоприймальні рішення та регламентне обслуговування.

Практична перевага — ефективне охолодження та широкий вибір потужностей. На сайті ВОРДІС у лінійці HERO TRANSFORMER представлені масляні серії S11, S13, S20, S22 та інші виконання для мереж 6–110 кВ. Для конкретного проєкту важливо порівнювати втрати, схему охолодження, габарити, масу та вимоги до площадки, а не лише назву серії.

Коли сухий трансформатор логічніший

Сухі трансформатори часто обирають для внутрішніх електроприміщень, торгових і виробничих будівель, об’єктів із підвищеними вимогами до розміщення обладнання поблизу споживачів. Відсутність трансформаторної оливи спрощує частину інфраструктурних вимог, але не скасовує необхідності правильної вентиляції, захисту від пилу, вологи, перегріву та механічних впливів.

IEC 60076-11 окремо визначає для сухих трансформаторів аспекти кліматичних, екологічних і пожежних класів, а також врахування висоти встановлення. Тому фрази «сухий трансформатор безпечніший» недостатньо: у технічному завданні потрібно вказати конкретні умови приміщення та необхідний клас виконання.

Потужність 10 кВ не варто визначати «із запасом на око»

Розрахунок починається з фактичної та перспективної потужності навантажень. Далі враховують коефіцієнт одночасності, характер двигунів і перетворювальної техніки, резервування, можливі аварійні режими та допустиму тривалість перевантаження. Для відповідальних об’єктів може бути вигідніше застосувати два трансформатори меншої потужності, ніж один великий, але така схема потребує окремого аналізу секціонування та автоматики.

Схема приєднання та резервування впливають на конструкцію

Ще до замовлення трансформатора потрібно визначити групу з’єднання обмоток, спосіб заземлення нейтралі, вимоги до регулювання напруги та логіку резервного живлення. Для двотрансформаторної підстанції важливі умови паралельної роботи: близькі коефіцієнти трансформації, узгоджена група з’єднання і порівнянні значення напруги короткого замикання. Якщо ці параметри не перевірити на етапі проєкту, резервний трансформатор може виявитися формально придатним за потужністю, але непридатним для запланованого режиму роботи.

Втрати та енергоефективність важливіші за початкову ціну

Трансформатор працює роками, тому різниця у втратах холостого ходу і навантажувальних втратах може суттєво впливати на загальну вартість володіння. Порівнювати пропозиції коректно за однакової потужності, напруги короткого замикання, температурних умов і комплектації. Енергоефективні серії доцільно оцінювати через прогнозований річний профіль навантаження.

Як приклад товарної позиції ВОРДІС можна розглядати масляний трансформатор серії S13 10 кВ, а для сухого виконання — SCB12 10 кВ. Остаточне рішення має базуватися на паспортних параметрах конкретної модифікації та погодженому проєкті.

Умови встановлення можуть змінити вибір

Температура повітря, висота над рівнем моря, вентиляція, запиленість, вологість, наявність агресивного середовища та обмеження за шумом прямо впливають на потрібне виконання. Для сухої установки критичним є відведення тепла з приміщення; для масляної — організація безпечної площадки, доступу для сервісу та контролю стану рідини.

Також варто перевірити спосіб введення кабелів або шин, доступність кранового чи іншого монтажного обладнання та можливість майбутньої заміни агрегату. Іноді саме габарити дверного прорізу, вентиляційного каналу чи транспортного маршруту визначають допустиму конструкцію раніше, ніж електричні параметри.

Що порівнювати у комерційних пропозиціях

• номінальну потужність, напруги обмоток і схему з’єднання;
• напругу короткого замикання та допустимі перевантаження;
• втрати холостого ходу і навантажувальні втрати;
• спосіб охолодження, температурний клас і умови встановлення;
• рівень шуму, габарити, масу та вимоги до фундаменту;
• комплект захистів, датчиків і приладів контролю;
• перелік заводських випробувань, документацію та гарантію.

Практичний алгоритм вибору

Спочатку сформуйте однолінійну схему та реальний графік навантаження, потім визначте місце встановлення і обмеження за пожежною безпекою, вентиляцією та габаритами. Після цього порівнюйте кілька виконань за втратами, тепловим режимом, сервісом і вартістю життєвого циклу. Для складного об’єкта доцільно передавати постачальнику не назву бажаної моделі, а повне технічне завдання — тоді сухий або масляний трансформатор буде вибраний як інженерне рішення, а не як формальна заміна одного типу іншим.
