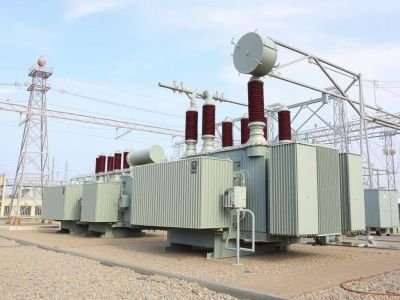

Сучасні вимоги до трансформаторного обладнання в промисловості
Цей довідник призначено для інженера або майстра: концентрований практичний набір технічних вимог до трансформаторного обладнання в промисловому середовищі. Він охоплює критерії прийнятності, вибір охолодження та захистів, практичні методики моніторингу і рекомендовані інтервали техобслуговування. Наведено конкретні кроки, чек‑листи та критерії для включення в технічне завдання або для негайних дій на ділянці.
Ключові критерії надійності та енергоефективності
Втрати та енергоефективність
Порівнюйте паспортні втрати (холостого ходу й навантажувальні) з вимірами в типовому режимі експлуатації. Тривале зростання втрат вказує на деградацію (перегрів, короткозамкнуті витки, погіршення магнітопроводу) і прямо впливає на експлуатаційні витрати. У техзавданні вимагайте графіків паспортних втрат та методику їх верифікації під час приймально‑здавальних випробувань.
Ізоляційна система і діагностичні критерії
Фіксуйте в ТЗ клас ізоляції, вимоги до стійкості до вологи і температурного старіння, перелік допустимих матеріалів (масло за вимогами IEC, клас паперу/компаунду). Основні інструменти оцінки стану — вимір опору ізоляції, тангенс кута втрат (tanδ) і аналіз газів у маслі (DGA). Обов’язкові запис початкових параметрів і чіткі критерії придатності для рішення про ремонт або регенерацію.
Механічна міцність і кліматична стійкість
Оцініть конструкцію на механічну міцність, антикорозійний захист і відповідність кліматичним умовам (захист від пилу і вологи). Під час огляду перевіряйте: деформації бака, сліди пробоїв, корозію контактів і кріплень. Такі дефекти одразу знижують прийнятність обладнання і визначають пріоритет ремонтних робіт.
Вибір і вимоги до систем охолодження
Основні типи охолодження — коротка оцінка
- ONAN/ONAF — пасивне охолодження або з вентиляторами: проста експлуатація і висока надійність при помірних навантаженнях.
- OFAF/OFWF — активні конвекційні або з примусовою циркуляцією: кращий відвід тепла для циклічних і пікових режимів, але вимагають сервісу вентиляторів і насосів.
- Безмасляні/повітряні — знижують пожежний ризик; при високих потужностях можуть мати вищі експлуатаційні втрати або інші обмеження.
Як вибрати систему охолодження
Критерії вибору: профіль навантажень (постійний або циклічний), частота пікових навантажень, обмеження з пожежної безпеки, доступність сервісних ресурсів і вимоги до надійності. Для майданчиків з регулярними піками й доступним техобслуговуванням активні системи виправдані; для віддалених або важкодоступних об’єктів пріоритет — простота і низькі вимоги до сервісу.
Типові проблеми та пом’якшення
Найпоширеніші проблеми: блокування вентиляторів, забруднення теплообмінників, деградація підшипників. Практичні заходи: встановлення повітряних фільтрів, віддалений моніторинг стану вентиляторів і насосів, регламентована чистка теплообмінників і заміна зношених підшипників.
Захисти й системи безпеки
Мінімальний набір захистів
- Реле перевантаження і диференціальний захист;
- Buchholz або інші газові реле для масляних трансформаторів;
- Захист від перенапруг і реле температури на обмотках та маслі;
- Сигналізація і автоматичне аварійне відключення.
Пожежна безпека і конструктивні вимоги
Проєктуйте розміщення з урахуванням зонування ризиків: піддони для збору оливи, негорючі бар’єри, розділення відсіків і системи пожежогасіння — обов’язкові елементи рішення для масляних трансформаторів.
Інтеграція з ПСК/SCADA
Передавайте в систему керування ключові параметри: температуру обмоток і масла, рівень масла, тиск, сигнали реле та індикатори DGA або попереджувальні індикатори. Визначте пріоритети тривог: пожежа/газ/температура — критичні; диференціал — високий; тренди втрат — середні. Забезпечте можливість логування трендів для аналізу і прийняття рішень.
Моніторинг і діагностика (практично)
Методи і їх призначення
- Термографія — виявлення локальних перегрівів контактів і з’єднань;
- Аналіз масла (вологість, DGA) — виявлення деградації ізоляції та термічних або іскрових процесів;
- Електричні тести і вимірювання часткових розрядів — оцінка цілісності ізоляції й виявлення внутрішніх дефектів;
- Візуальні та вібраційні огляди — виявлення механічних дефектів і ослаблення кріплень.
Типові показники для тривоги — «якщо — то»
- Якщо стійко зростають специфічні гази в маслі (DGA) → провести повторний аналіз, обмежити навантаження і запланувати ізоляційні випробування та огляд обмоток.
- Якщо термографія виявила нову локальну гарячу точку → виконати локальний огляд контактів, перевірити затяжку і стан контактних поверхонь; за потреби замінити з’єднання.
- Якщо реле температури або газові реле спрацювали разом із аномальними показниками → розглянути негайне відключення і аварійний огляд з подальшою детальною діагностикою.
Пріоритезація заходів: критичні події — негайне відключення; високі — оперативні роботи в найближчі дні; середні — планова діагностика та контроль за трендами.
Рекомендована частота моніторингу (орієнтовно)
- Критичні трансформатори: візуальний огляд — щоденно або щотижня; термографія і DGA — щомісяця або при зміні режиму;
- Другорядні одиниці: візуальний огляд — щотижня або щомісяця; DGA — щоквартально–піврічно;
- Поточні електричні тести — щорічно або після кожного втручання.
Технічне обслуговування, регенерація масла і антикорозійний захист
Профілактичне ТО — короткий чек‑ліст
- Щоденно/щотижнево: візуальний огляд, перевірка сигналів захистів, рівня масла, стану вентиляторів і уплотнень;
- Щомісяця: термографія ключових з’єднань, перевірка і заміна повітряних фільтрів;
- Щорічно: детальний аналіз масла (DGA, вологість), перевірка реле і контактів, навантажувальна термографія, повний електричний тест.
Регенерація масла і управління якістю ізоляції
Регенерацію масла розглядають при підвищеній вологості або неприйнятних показниках DGA, за умови, що конструкція і стан обмоток дозволяють реставрацію. Перед регенерацією — початкові аналізи; після — приймально‑здавальні випробування і документовані результати.
Антикорозійні та протипожежні заходи
Застосовуйте сертифіковані антикорозійні покриття, регулярно перевіряйте дренажні отвори та стан піддонів, організуйте збір і законну утилізацію оливи. Для масляних відсіків передбачайте негорючі бар’єри і автоматичні системи пожежогасіння відповідно до вимог безпеки.
Модернізація vs заміна — критерії рішення
| Фактор | Ознака на користь модернізації | Ознака на користь заміни |
|---|---|---|
| Стан ізоляції | помірне старіння, можливість регенерації | сильне старіння або незворотні ушкодження |
| Втрати | підвищені втрати через охолодження або обмотки, які можна виправити | постійно високі втрати і невідповідність сучасним нормам |
| Ризик відмови/пожежі | локальні ризики, що усуваються техзаходами | системний ризик, при якому заміна економічно виправдана |
| Сумісність | можлива адаптація до мережі і вимог безпеки | несумісність з сучасними вимогами або мережевими параметрами |
Поширені модернізації: заміна системи охолодження на активну, встановлення дистанційного моніторингу, регенерація масла, перепакування обмоток. Такі заходи доцільні, коли конструктивний ресурс і стан обмоток дозволяють економічну віднову.
Нормативи, документи та верифікація відповідності
Звіряйте технічні вимоги з актуальними редакціями серій IEC/EN (наприклад IEC 60076, IEC 60599, IEC 60296) та з місцевими нормативами. Вимагайте від постачальника: протоколи типових та приймально‑здавальних випробувань, звіти DGA/аналізів масла, паспорт трансформатора, план ТО та декларації відповідності. Зберігайте журнали ТО і результати випробувань як документовані докази виконання регламентів.
Висновок — практичні кроки на завтра
- Перевірити працездатність реле температури та систем сигналізації на критичних трансформаторах.
- Провести термографію зовнішніх з’єднань і вузлів під робочим навантаженням.
- Відібрати проби масла для аналізу у критичних одиниць або при підозрі на деградацію.
- Оглянути й очистити теплообмінники, перевірити вентилятори та фільтри.
- Оновити реєстр документів (протоколи, паспорти, графіки ТО) і призначити перші дати перевірок.
FAQ
- Коли терміново вимикати трансформатор? При спрацюванні пожежної або газової тривоги, при стрімкому незворотному підвищенні температури або фіксації значних часткових розрядів — розглядайте негайне відключення.
- Як часто робити DGA і хто інтерпретує? Частота залежить від критичності: від щомісячних для ключових одиниць до піврічних або річних для вторинних. Інтерпретацію має виконувати компетентний сертифікований лаборант або постачальник діагностичних послуг.
- Які документи вимагати перед купівлею або модернізацією? Протоколи типових і приймально‑здавальних випробувань, паспорт трансформатора, план ТО, сертифікати матеріалів та попередні звіти DGA/аналізів масла.
Для остаточних рішень і нормативних значень керуйтеся актуальними редакціями IEC/EN та місцевими регламентами.
