Сучасні маслонаповнені трансформатори

Мета статті — надати інженерам, технічним менеджерам і закупівельникам прагматичний огляд сучасних маслонаповнених трансформаторів для прийняття рішень щодо купівлі, ремонту та обслуговування. Коротко по темах:

• Конструктивні рішення та типи ізоляційних рідин.
• Переваги, ризики і нормативні вимоги (IEC/IEEE).
• Практичні поради з експлуатації, діагностики та чеклісти для прийняття рішень.

Технічний огляд конструкції та матеріалів

Основні конструктивні елементи

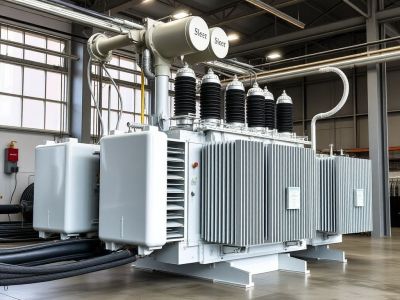

Типовий маслонаповнений трансформатор включає магнітопровід (силовий сталевий осердя), обмотки (мідь або алюміній), корпус з консерватором або герметичним вкладанням, радіатори чи панелі охолодження, маслопроводи, вимикач під навантаження (OLTC) і пристрої захисту. Конструкція має забезпечувати доступ до OLTC та можливість дегазації і фільтрації масла.

Ізоляційна рідина — варіанти та властивості

Найпоширеніші варіанти:

• Мінеральні масла — хороші електроізоляційні властивості, доступна ціна; температура спалаху приблизно 140–180 °C (залежно від класу). Потребують контролю окиснення та дегазації.
• Натуральні естери (біоестери) — краща екологічна сумісність, кращий вплив на термічне старіння паперової ізоляції; дорожчі і вимагають перевірки сумісності ущільнень і матеріалів.
• Синтетичні рідини — застосовуються при спеціальних вимогах (підвищена вогнестійкість, широкий температурний діапазон).

Порівняльна таблиця властивостей

Системи охолодження

Режими охолодження: ONAN (натуральне охолодження масло/повітря), ONAF (натуральне масло з вентиляторами), OFAF/OFWF (масло з зовнішнім теплообмінником). Сучасні рішення включають вентилі з регулюванням частоти, зональне охолодження та моніторинг ΔT для оптимізації навантаження. Маслопроводи забезпечують циркуляцію, фільтрацію та дегазацію.

Сучасні технології та доповнення

Онлайн-моніторинг температури, датчики витоку масла, системи вакуумного дегазування, автоматичні фільтри і захист OLTC дозволяють переходити від планового до станового обслуговування (condition-based maintenance) і знижувати ризик аварій.

Переваги й ризики сучасних рішень

Переваги

• Висока енергетична щільність і добрі перенавантажувальні характеристики.
• Можливість локального ремонту обмоток і повторного використання конструкції.
• Варіативність ізоляційних рідин дає можливість оптимізувати життєвий цикл і вартість експлуатації.
• Системи онлайн-моніторингу зменшують число незапланованих відключень.

Недоліки та ризики

• Пожежні ризики та екологічні наслідки при розливах (особливо для мінеральних масел).
• Деградація паперової ізоляції, залежність від якості обслуговування OLTC.
• Необхідність регулярної діагностики (DGA, BDV) і правильного утилізування відпрацьованого масла.

Оцінка життєвого циклу (LCC)

При розрахунку LCC враховуйте капітальні витрати, витрати на обслуговування, частоту замін оливи, ризик простоїв і місцеві екологічні вимоги. Переважна заміна на естери виправдана там, де вартість екологічного ризику перевищує премію за рідину.

Норми безпеки та екологічні вимоги

Основні стандарти й нормативи

Ключові документи: IEC 60076 та стандарти IEEE C57.x (IEEE). Національні вимоги щодо утилізації, обмежень PCB і вмісту хлору слід уточнювати локально.

Вимоги до протипожежного захисту й розміщення

Нормативи визначають мінімальні відстані, системи пожежних бар’єрів і аварійного відведення масла (надлишкові ємності/помпи). При проєктуванні підстанцій передбачайте шляхи відводу масла та зовнішній захист від розливів.

Документація та сертифікація

Постачальник має надати протоколи випробувань (короткозамикові та теплові випробування, DGA до і після ремонту), сертифікацію відповідності стандартам та дані про сумісність матеріалів з обраною ізоляційною рідиною.

Експлуатація, діагностика та обслуговування

Режими моніторингу

• Температура обмоток і масла (ТП/RTD), рівень масла, тиск і виявлення витоків.
• Електричні параметри: струм, навантаження, коефіцієнт потужності.

Лабораторні тести й онлайн-діагностика

Ключові методи: DGA (газовий аналіз), BDV (пробивна напруга), TAN/TBN, визначення вологості, FTIR, аналіз часткових розрядів. Рекомендована частота: при звичайній експлуатації — щорічний базовий набір (DGA + BDV/вологість); при підозрі — негайні проби та посилений онлайн-моніторинг.

Регламентні роботи та інтервали (зразковий чеклист)

• Щоденні: візуальний огляд, перевірка індикаторів рівня та температури.
• Щомісячні: перевірка вентиляції, стан ущільнень, робота OLTC (операційні цикли).
• Щорічні: лабораторні аналізи масла, перевірка релейного захисту.
• Раз на 3–5 років: комплексна промивка/фільтрація масла, дегазація, капітальний огляд обмоток.

Чекліст для рішення: ремонт vs заміна

• Критерії для ремонту: локальні дефекти обмоток, відновлювані показники DGA і BDV, наявність запасних частин, економічна доцільність.
• Показники для заміни: значне зниження BDV, висока вологість паперу, пошкодження магнітопроводу, відсутність запасних частин або потреба зміни класу напруги/потужності.

Рекомендації з логістики і запасних частин

Тримайте на складі комплекти ущільнень, фільтри для промивки масла, OLTC-комплекти і ключові датчики. Плануйте логістику великих ремонтів з урахуванням часу на промивку і сушіння ізоляції.

Кейс: модернізація 110/10 кВ (умовний приклад)

При модернізації трансформатора 110/10 кВ виконали заміну OLTC на більш стійку модель, промивку системи масла з вакуумною дегазацією та встановлення онлайн-моніторингу температури і DGA. Після робіт газовий аналіз стабілізувався, термін повернення в експлуатацію відповідав плану, а ризик аварій знизився завдяки моніторингу та заміні критичних ущільнень.

Висновки й рекомендації

• Маслонаповнені трансформатори залишаються ефективним рішенням для широкого спектра завдань, особливо там, де потрібна висока енергетична щільність і можливість ремонту.
• Вибір ізоляційної рідини має ґрунтуватися на оцінці LCC, екологічних вимогах і вимогах до пожежної безпеки.
• Інвестиції в онлайн-моніторинг і планову діагностику (DGA, BDV) знижують ризик незапланованих простоїв.
